19
4.4 Рекомендуемые минимальные расстояния для
обеспечения ремонта и техобслуживания
В случае установки агрегата в машинном отделении необходимо обеспечить достаточное
пространство вокруг агрегата для проведения текущего ремонта и техобслуживания. С
задней стороны агрегата необходимо оставить расстояние от стены (или другого
препятствия) примерно 600 мм для удобного соединения секций/камер с помощью наружных
эксцентриков, или примерно 200 мм в случае внутреннего соединения секций/камер. Для
обслуживающего персонала необходимо оставить свободное пространство перед агрегатами
для проведения текущего ремонта и техобслуживания- см.рис. 8

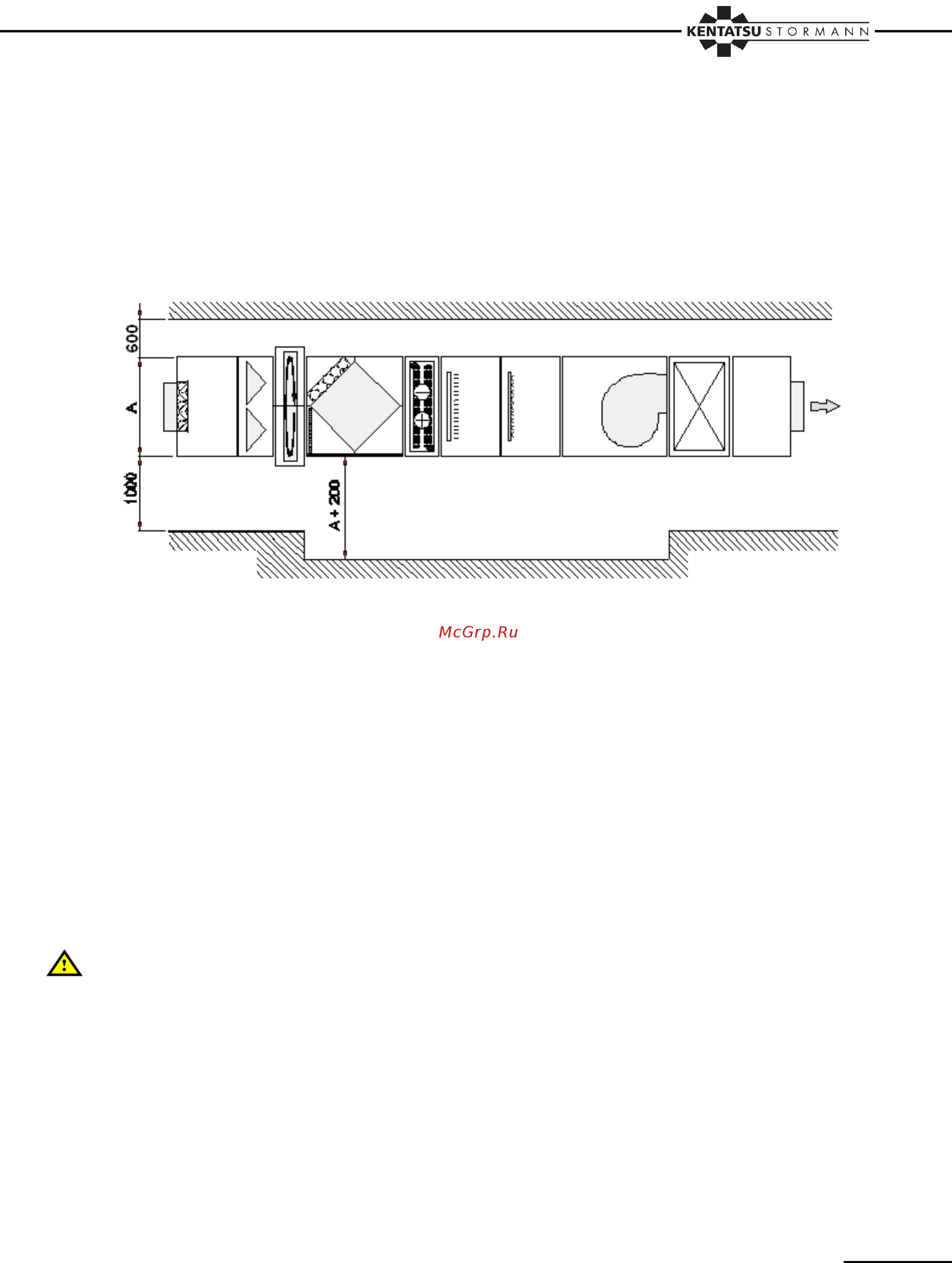

Рис. 8 Рекомендуемые минимальные расстояния (горизонтальная проекция, сторона
обслуживания правая)
4.5 Процедура монтажа
Монтаж вентиляционных агрегатов проводит сервисное отделение производителя или
монтажная фирма заказчика, имеющая достаточный опыт, которая обязана
руководствоваться настоящими монтажными и эксплуатационными предписаниями.
До начала монтажа проверьте комплектность и состояние всех составных частей единицы
и камер. Возможные дефекты должны быть устранены еще до монтажа. В
вентиляционных камерах проверяется отсутствие посторонних тел в спиральном корпусе
и рабочем колесе, плавный ход подшипников вентилятора и электродвигателя, состояние
виброизоляторов, состояние покраски и токопроводящее соединение вентилятора с
корпусом камеры (блока) и натяжение клиновидных ремней.
Фундаментная плита, на которой агрегат должен быть установлен, должна быть
достаточно крепкой для эксплуатационного веса агрегата, горизонтальной и ровной. Это
касается всех камер или блоков климатизационного агрегата, в том числе и тех, которые
расположены в верхней части несколькоэтажных комплектов.
Максимальный прогиб смонтированного оборудования, установленного на
фундаментной плите, не должен превышать 2 мм на 3 м длины комплекта.
Агрегат должен быть установлен на высоте, позволяющей правильный монтаж
сифона для отведения конденсата.
Проверять ориентировку секций/камер, на которых стрелькой отмечено направление
потока воздуха.
В одном торцевом сечении секции/камеры необходимо наклеить на поверхности
соприкасания профили ПЭ самонаклеивающийся уплотнитель (уплотняющую ленту) с
защитной фольгой 3x6 (например, Витолен 3x6 мм)
Соединение секций/камер у однонаправленных комплектов и в этажном расположении
выполняется на внешних вертикальных сторонах согласно Рис. 11, на резьбе с помощью
эксцентриков.
