20
Элементы для соединения камер (блоков) с помощью эксцентриков входят в состав
поставки.
Секция в случае комплектов с камерами, распроложенными рядом друг с другом, должна
монтироваться на базовую раму с помощью оцинкованного профиля C 120x60x2, который
соединяется согласно рис.10.
Установьте камеры/секции из каждой части агрегата на базовую раму и закрепите по
обеим сторонам вертикального разреза с помощью соединительных зажимов согласно
Рис. 11.
Если у секции/камеры нет базовой рамы и рама поставляется отдельно, после сборки
(затяжки) рам закрепите отдельные камеры согласно Рис. 9 (например, с помощью
самонарезающих болтов с веерообразной шайбой для электропроводного соединения –
они не входят в состав поставки).
У агрегатов типа KVSB 02 – 40 базовая рама сдвинута согласно Рис. 14 .
Перечень всех соединительных элементов приведен в приложении 9.1.

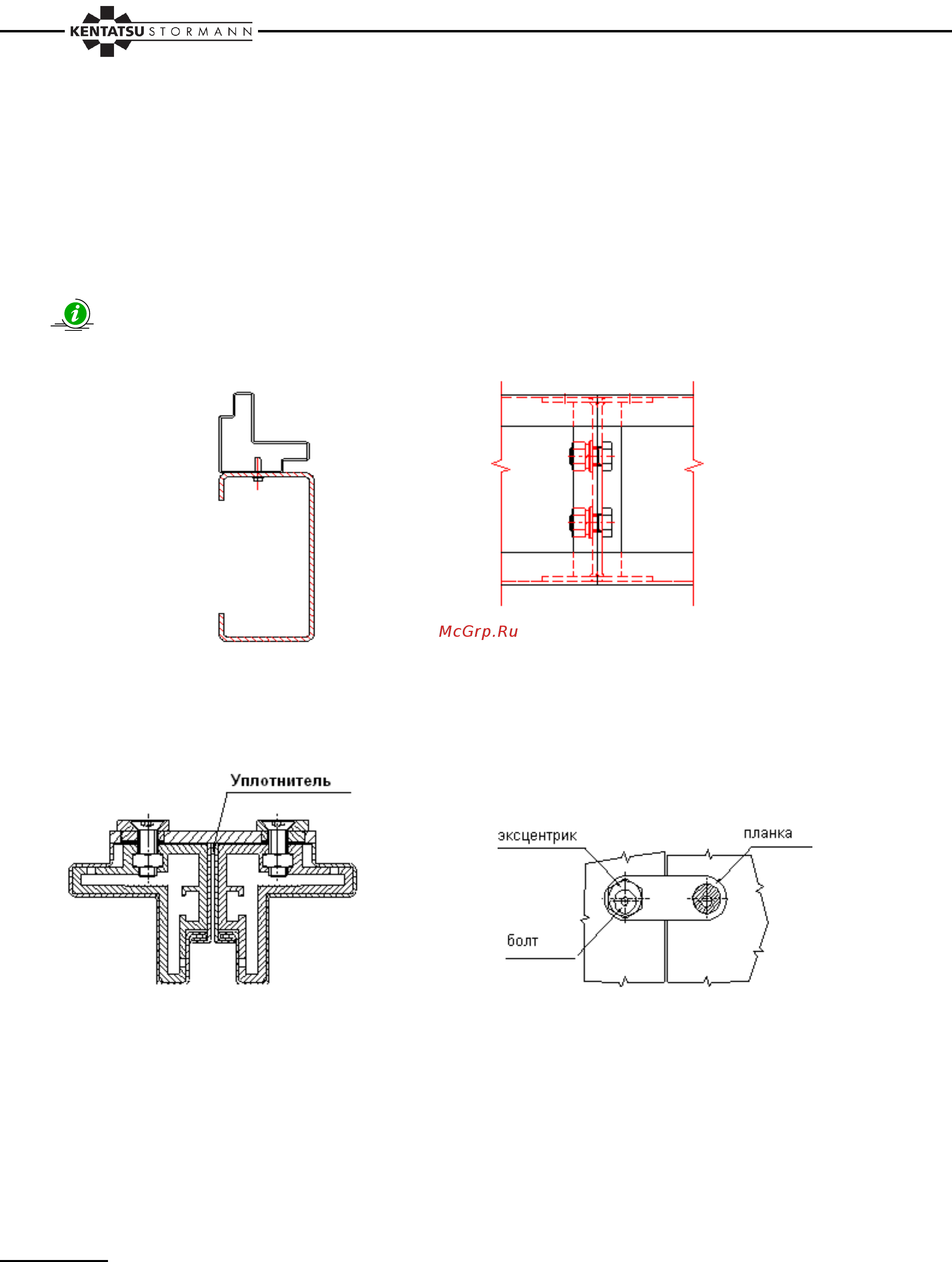

Рис. 9 Прикрепление камеры (блока) к
базовой раме с помощью оцинкован-
ного профиля C 120x60x2
Рис. 10 Соединение базовых рам
(C 120x60x2) с помощью 4 шт. болтов
M8 x 40
Рис. 11 Соединение камер (блоков) на внешней стороне комплектов (с помощью экцентриков)
болт M6x20 – KVSA 02 - 31, KVSB 02 - 40, болт M8x20 – KVSA 40 - 80, KVSB 50 - 80
