Сварка осуществляется с помощью
тепловоздушного пистолета и
прижимного вальца согласно Рис. 26
(пистолет и валик не входят в состав
поставки) таким образом, что сначала
фольга приваривается к рейке
точечными швами, примерно 5 см от
внешнего края фольги, чтобы
последующий сплошной (конечный)
шов был непрерывный, и чтобы он не
был нарушен этими точечными швами
с шагом примерно 300 - 500 мм. Затем
выполняется цельной кольцевой шов.
Шов должен быть достаточно широким
– примерно 40 мм, и крепким.
Если ширина агрегата больше чем
ширина полосы фольги, по доступному периметру приваривается первая полоса к рейке, и
в несваренном месте приклепывается алюминиевыми растяжными заклепками 4x12, или
привинчивается самонарезающими болтами с полупотайной головкой DIN 7504-N 4,8x16,
к потолку агрегата (осторожно при сверлении, чтобы изолирующая фольга не
намоталась). Вторая полоса кладется с нахлесткой примерно 100 мм через приклепанную
часть первой полосы и приварывается к первой полосе таким образом, чтобы все
заклепки на первой полосе были перекрыты. Затем приварывается к рейкам остающаяся
часть фольги.
Такой же способ перекрытия применяется для увеличения длины полос фольги.
Для завершения монтажа крыши необходимо установить кровельные желоба по всему
периметру способом, показанным на следующем Рис. 27
По периметру комплекта кровельного желоба приклепываются
алюминиевыми растяжными заклепками 4x12, или
привинчиваются самонарезающими болтами с полупотайной
головкой DIN 7504-N 4,8x16 (с шагом примерно 200 - 400 мм).
Кровельные желоба кладутся вплотную друг к другу таким
образом, чтобы в месте соединения не возникало щелей (после
завершения работ по установке крыши ети щели могут быть
вновь замазаны).
Рис. 27 Монтаж кровельных желобов на пластиковых крышах
Монтаж упругой прокладки на крышу наружного агрегата
Фольга крыши (ФОЛЬГА FATRAFOL HYDROIZOL) должна быть наклеена вплоть до
краев отверстия на крыше агрегата.
Монтаж прокладки на крышу в соответствии с технической документацией агрегата.
Шпаклевка прокладки по всему периметру согласно
Рис. 28 .

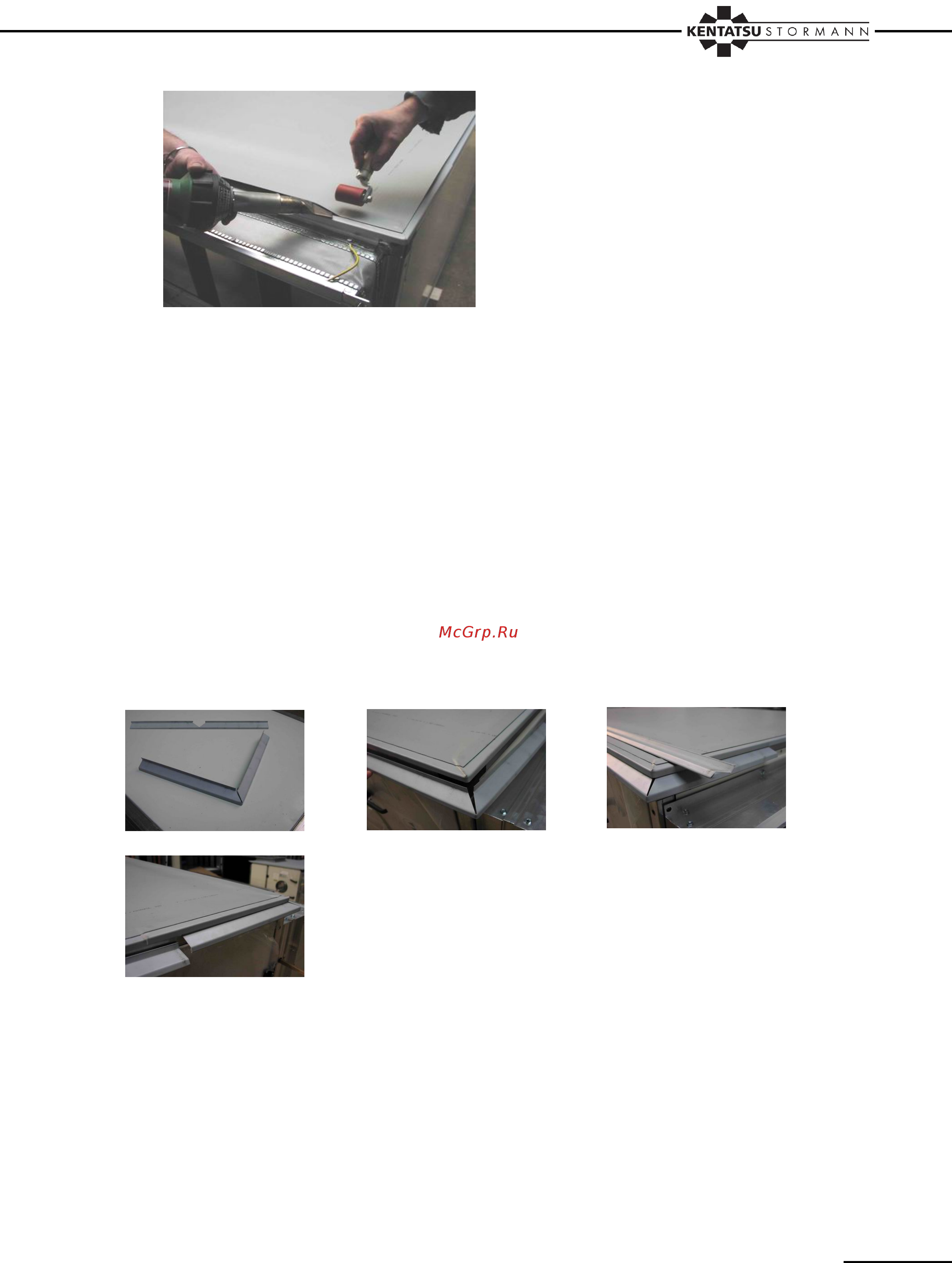

Рис. 26 Наварка фольги покрытия
Заломить угловые компо-
ненты кровельного желоба
Установить угловые
компоненты кровель-
ного желоба по всему
периметру агрегата
Установить прямые
