Рис. 25 Рейка, изолирующая ткань и
фольга покрытия
(с шагом примерно 200 - 400 мм) по периметру всего сборочного комплекта с нахлесткой
примерно на 40 мм.

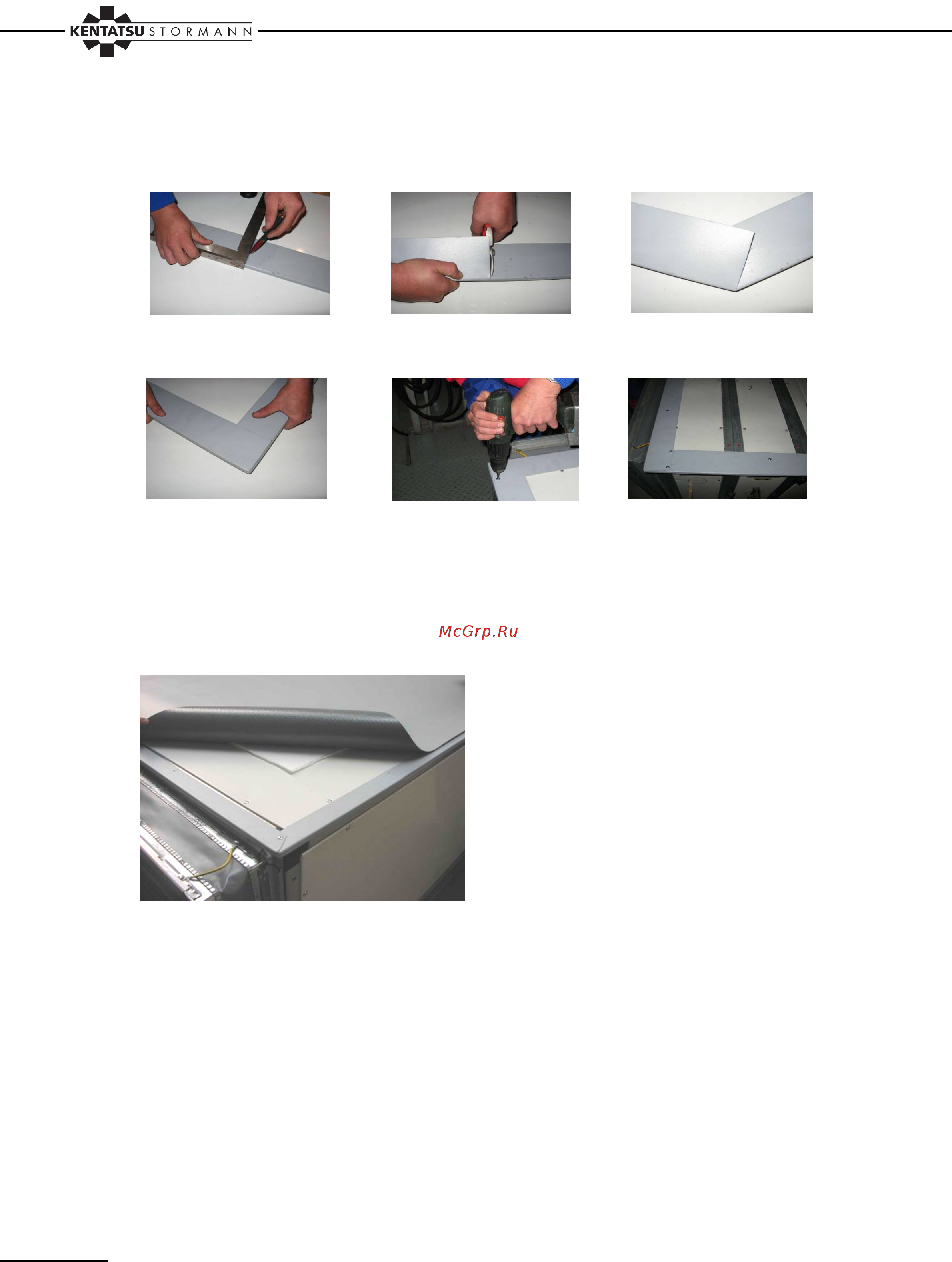

Угол рейки создается следующим образом (согласно Рис. 24).
Рис. 24 Угол рейки и ее прикрепление к агрегату
НЕ ЗАДЕЛЫВАТЬ ЗАМАЗКОЙ рейки на
агрегате!
Стыковка реек выполняется вплотную,
прикладывая их друг к другу таким
образом, чтобы в месте соединения не
возникало щелей (после завершения
работ по установке крыши ети щели
могут быть вновь замазаны).
На поверхность агрегата – между рейки
с зазором макс. 50 мм кладется
изолирующая ткань, затем пластиковая
фольга, покрывающая всю ширину
агрегата (согласно Рис. 25). После
развертки пластиковой фольги надо
подождать, пока она расправится.
Время, необходимое для
расправления, зависит от температуры окружающей среды.
Перед сваркой на куске материала опробуйте оптимальное время нагрева, чтобы
материал был достаточно мягкий, чтобы соединялся и чтобы не сжегся – появляются
черные края, а затем и пламя. После охлаждения хорошо приваренную фольгу
невозможно оторвать от рейки, даже применяя силу.
Начертить перпендикуляр
в угловой точке
Прорезать до фальца
Изгиб – металлолисты
друг над другом рейки
Проверить
прямоугольность
Закрепить загнутые
металлолисты друг к другу
Прикрепить рейку в месте
нахлестки)
- угол в панель;
-
плоскость в раму
;
