22
У исполнения с камерами, распроложенными рядом друг с другом, необходимо
перед монтажом снять все муфты с эксцентриками на стороне агрегата, которая не
предназначена для обслуживания (служит только для соединения секций/камер во
время транспортировки). Демонтированные муфты с эксцентриками используйте
для скрепления секций/камер на потолке и внутри агрегата (способом, который
приведен на Рис. 11)
Если агрегат имеет несколько блоков (или базовых рам), стяните эти блоки на потолке с
помощью соединительных элементов (Рис. 11). На внешней стороне вертикального
разреза (предусмотренной для обслуживания) зажмите блоки таким же образом (Рис. 11).
Затем закрепите отдельные блоки с помощью 4 шт. болтов M8x40 внутри профиля
базовой рамы (рис.10), или же ее продольных элементов.
С вентиляционным агрегатом, который состоит из нескольких блоков, (после соединения
отдельных блоков – как показано выше) манипулируйте только в горизонтальном
положении и направлении, в минимальной необходимой мере и с максимальной
осторожностью. ЗАПРЕЩАЕТСЯ подвешивать, поднимать или приподнимать сборный
агрегат.
Нестандартное соединение – в исключительных случаях можно воспользоваться
соединительный профиль U на внутренней стороне вертикального разреза (сторона, не
предумотренная для обслуживания) секции/камеры (рис.13) - соединительный профиль U
должен быть заказан.
В случае перегородки, например у сплошной вентиляционной секции/камеры соединение
можно обеспечить также согласно Рис. 12 с помощью самонарезающих болтов 4,8x50 мм
DIN 7504 с шагом примерно 600 мм – не входят в состав поставки.
Выше приведенные способы соединения внутренних сторон секций/камер могут быть
применены в случае необходимости для окончательного уплотнения соединений, прежде
всего на горизонтальных сторонах секций/камер.

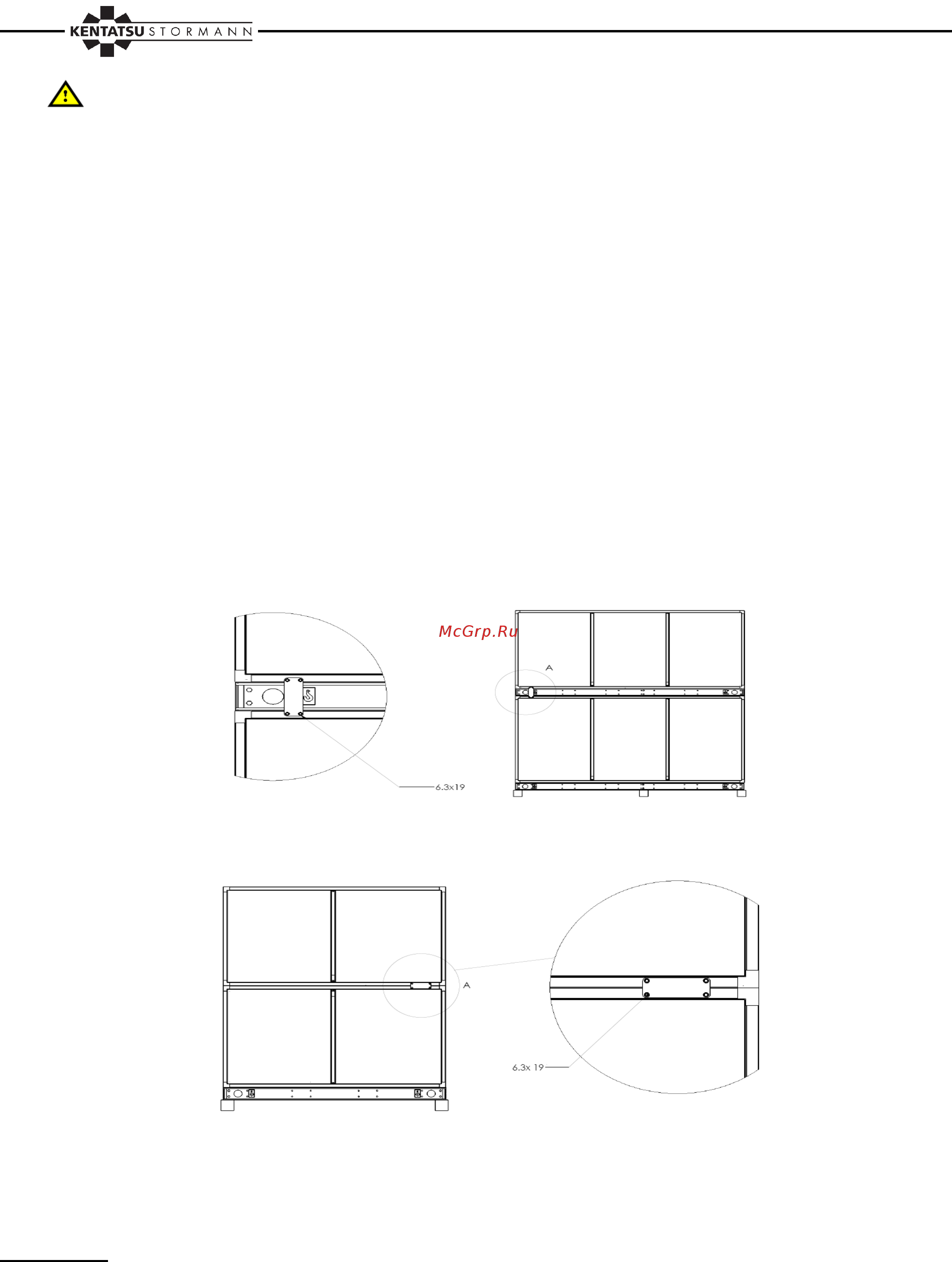

Рис. 15 Соединение секций/камер в исполнении с агрегатами расположенными друг над
другом с вложенной промежуточной рамой
Рис. 16 Соединение секций/камер в исполнении с агрегатами расположенными друг над
другом
