25
Расположение камер друг над другом
Речь идет о приточной, вытяжной и комбинированной компоновке с камерами,
установленными друг над другом. Камеры должны быть установлены в положении
согласно проекту – в зависимости от отводной и приводной линий.
Как правило начинается со стороны, на которой камеры выравнены друг над другом в
одну сторону.
Сначала собирается нижняя линия (см. линейная компоновка).
Сборка верхней линии начинается с выравненной кромки. Она соединяется с верхней
линией на боковой стороне с помощью эксцентрика.
Если расположение секций/камер не позволяет дальнейшее вертикальное соединение,
необходимо установить заклепочные гайки M6 (M8) для следующих эксцентриков.
Желательно как противоположные заклепочную гайку в дополнение к уже имеющейся
гайке в верхнем или нижнем профиле агрегата. Если установка заклепочных гаек
невозможна, примените вертикальное соединение прямо через профили агрегата
согласно Рис. 15 и Рис. 16.
Минимальное количество соединений на одну камеру (блок): L<600 = 4, L>600 = 8.

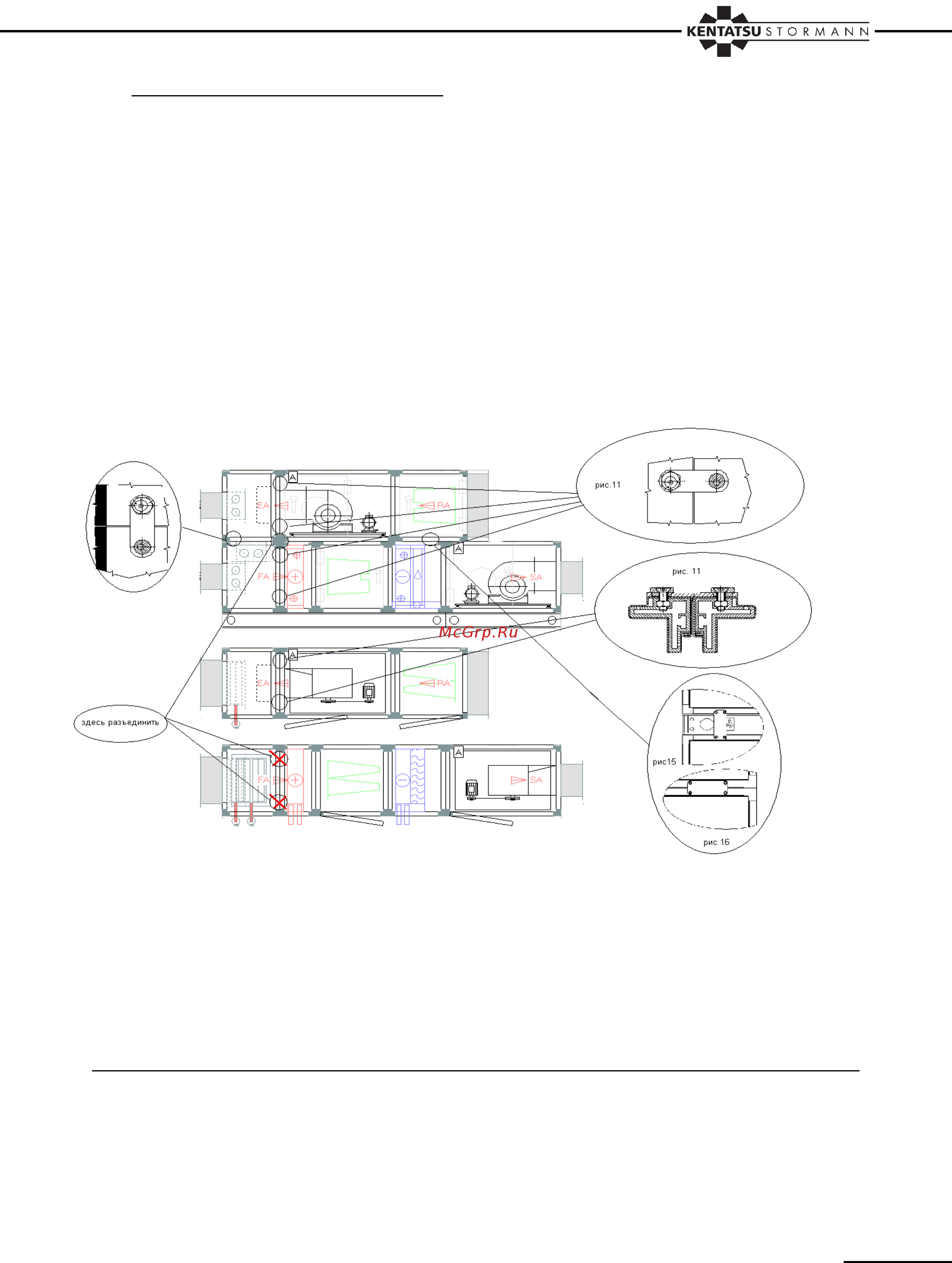

Рис. 19 Расположение камер друг над другом – соединение камер (блоков)
Секция/камера и встроенная промежуточная рама (KVSA 40, 63; KVSB 40,50,63)
соединяются согласно Рис. 15.
При монтаже необходимо использовать максимальное возможное количество
вертикальных соединений с помощью эксцентриков.
Комплект с пластинчатым рекуператором - с камерами друг над другом/рядом друг с другом
Речь идет о комплекте со встроенным пластинчатым рекуператором - теплообменником
(ДВ).
Начинается со сборки ДВ (у больших размеров от раздельный).
Затем продолжается по сторонам ДВ – см. Расположение камер друг над другом и
Расположение камер рядом друг с другом.
