13
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
1.13 УСТАНОВКА СНАРУЖИ В
ЧАСТИЧНО ЗАЩИЩЕННОМ
ПОМЕЩЕНИИ.
Примечание. Под частично защищённым
помещением подразумевается помещение,
в котором котел не подвергается прямому
воздействию атмосферных осадков (дождь,
снег, град и т.д.).
• Конфигурация типа B с открытой камерой
и с форсированной вытяжкой.
Используя специальный комплект кожуха,
можно выполнить прямое всасывание воздуха
(рис. 12) и дымоудаление в отдельную дымо-
вую трубу или непосредственно наружу. При
настоящей конфигурации котел может быть
установлен в частично огороженное место.
При такой конфигурации котёл относится к
категории B.
B настоящей конфигурации:
- всасывание воздуха происходит непосред-
ственно с помещения, где установлен котел
(снаружи);
- дымоудаление должно быть соединено с
собственным дымовым каналом (В
23
) или
проведено непосредственно наружу с по-
мощью прямой трубы (B
53
) или с помощью
системы труб Immergas (B
53
).
Должны быть соблюдены действующие тех-
нические нормы.

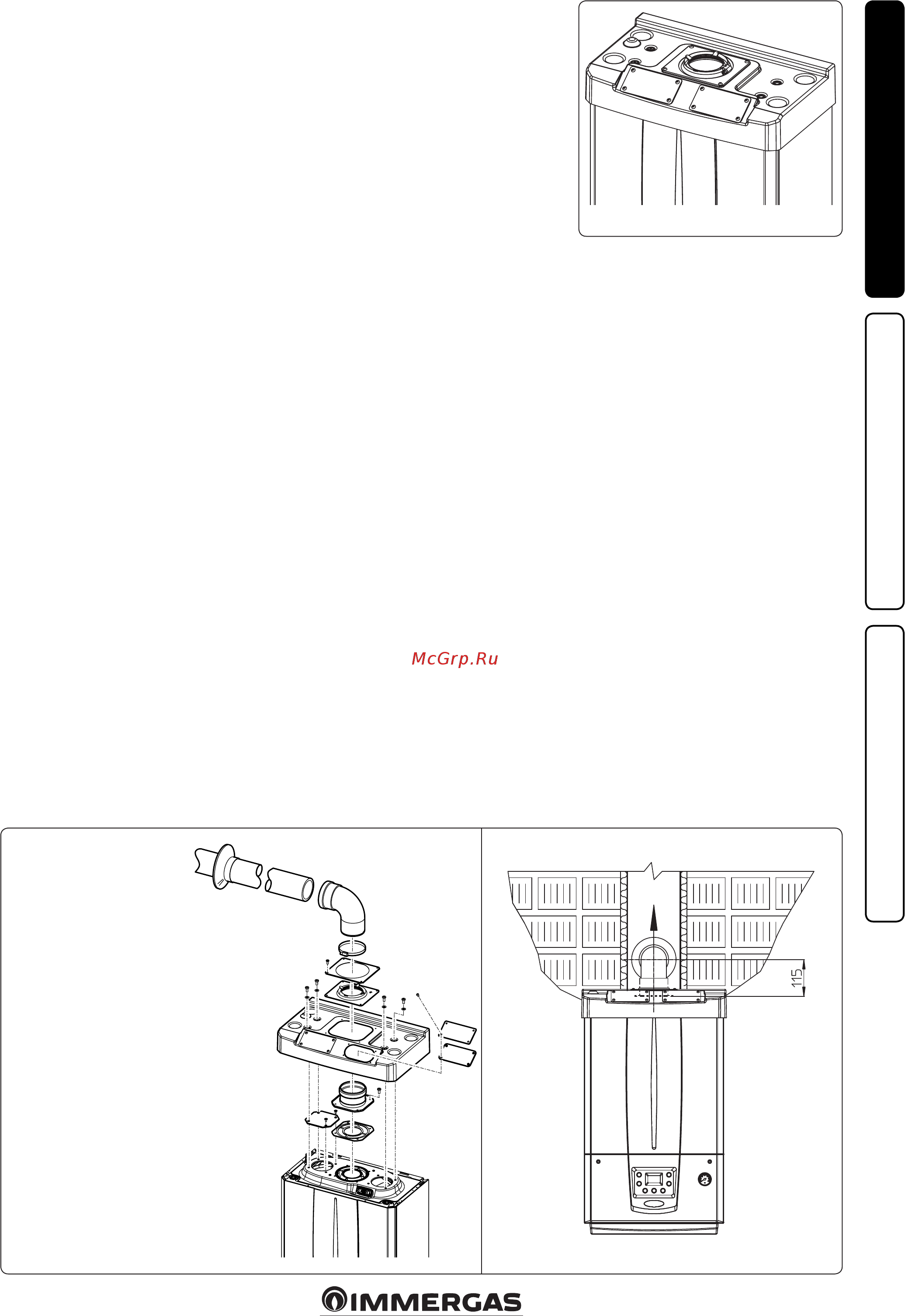

Монтаж комплекта (рис. 13). Снять с бо-
ковых отверстий всасывания два колпачка,
затем закрыть левое отверстие всасывании
с помощью специальной пластинки, для
этого закрепить её с правой стороны с
помощью двух предварительно снятых
винтов. Установить выхлопной фланец Ø 80
на центральном отверстии котла, используя
сальник, входящий в комплект и закрутить
винтами из оснащения. Установить верхний
защитный кожух, прикрепляя его 4 болтами,
входящими в оснащение и вставляя соответ-
ствующие сальники. Соединить изгиб 90° Ø
80 гладкой стороной (“папа”), в горловину
(“мама”) фланца Ø 80 до упора, провести
сальник по всему изгибу и установить с
помощью пластинки из листового металла и
затянуть с помощью крепёжного хомутика,
входящего в оснащение, убедиться при этом,
что закреплены 4 язычка сальников. Подсое-
динить выхлопную трубу с гладкой стороны
(“штыревой”), в горловину (“гнездовую”)
изгиба 90° Ø 80, проверяя, что подсоединили
соответствующую шайбу, таким образом,
достигается соединение элементов, вхо-
дящих в состав комплекта, и необходимое
уплотнение.
Максимальная длина выхлопной трубы.
Выхлопная труба (как вертикальная, так и
горизонтальная) может быть удлинена до
максимального размера 30 м прямолинейного
участка.
Соединение посредством удлинителей. Для
того чтобы установить насадки-удлинители
с помощью сцепления на другие элементы
выхлопной системы, необходимо провести
следующие операции: Подсоединить трубу
или колено с гладкой стороны (“папа”) в гор-
ловину (“мама”) (с уплотнителем с кромкой)
на предварительно установленный элемент
до упора, при этом достигается соединение
элементов, входящих в состав комплекта, и
необходимое уплотнение.
• Конфигурация без комплекта защитного
кожуха в частично огороженном месте
(котел типа C).
Примечание. Под частично защищённым
помещением подразумевается помещение,
в котором котел не подвергается прямому
воздействию атмосферных явлений (дождь,
снег, град и т.д.).
Оставляя монтированной боковую заглуш-
ку, можно установить аппарат без комплекта
защитного кожуха. Установка происходит,
используя концентрические комплекты вса-
сывания/дымоудаленияØ 60/100 и Ø 80/125,
описание которых приведено в параграфе,
соответствующему установке в закрытых
помещениях. При настоящей конфигурации,
комплект верхнего защитного кожуха, га-
рантирующего дополнительную защиту, ре-
комендуется, но не является обязательным.
Комплект раздельного дымоудаления 80/80
в данной конфигурации не используется.
Комплект защитного кожуха включает
в себя:
N° 1 Термоформованный защитный
кожух
N°1 Пластинка блокирования сальни-
ков
N°1 Са льник
N°1 Хомутик затягивающий сальник
N°1 Пластинка закрывающая всасы-
вающее отверстие
Выводной комплект включает в себя:
N° 1 Сальник
N° 1 Выхлопной фланец Ø 80
N° 1 Изгиб 90° Ø 80
N° 1 Выхлопная труба Ø 80
N° 1 Шайба
1413
12
