УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
1.4 УСТАНОВКА В БЕСШАРНИРНОЙ
РАМЕ (ОПЦИЯ).
Котёл может быть установлен в бесшарнир-
ной раме Immergas (поставляется как опция).
Всё необходимое для настоящей установки
(скобы и уголки) должно быть приобретено
отдельно как отдельный комплект.
Для установки действовать следующим
образом:

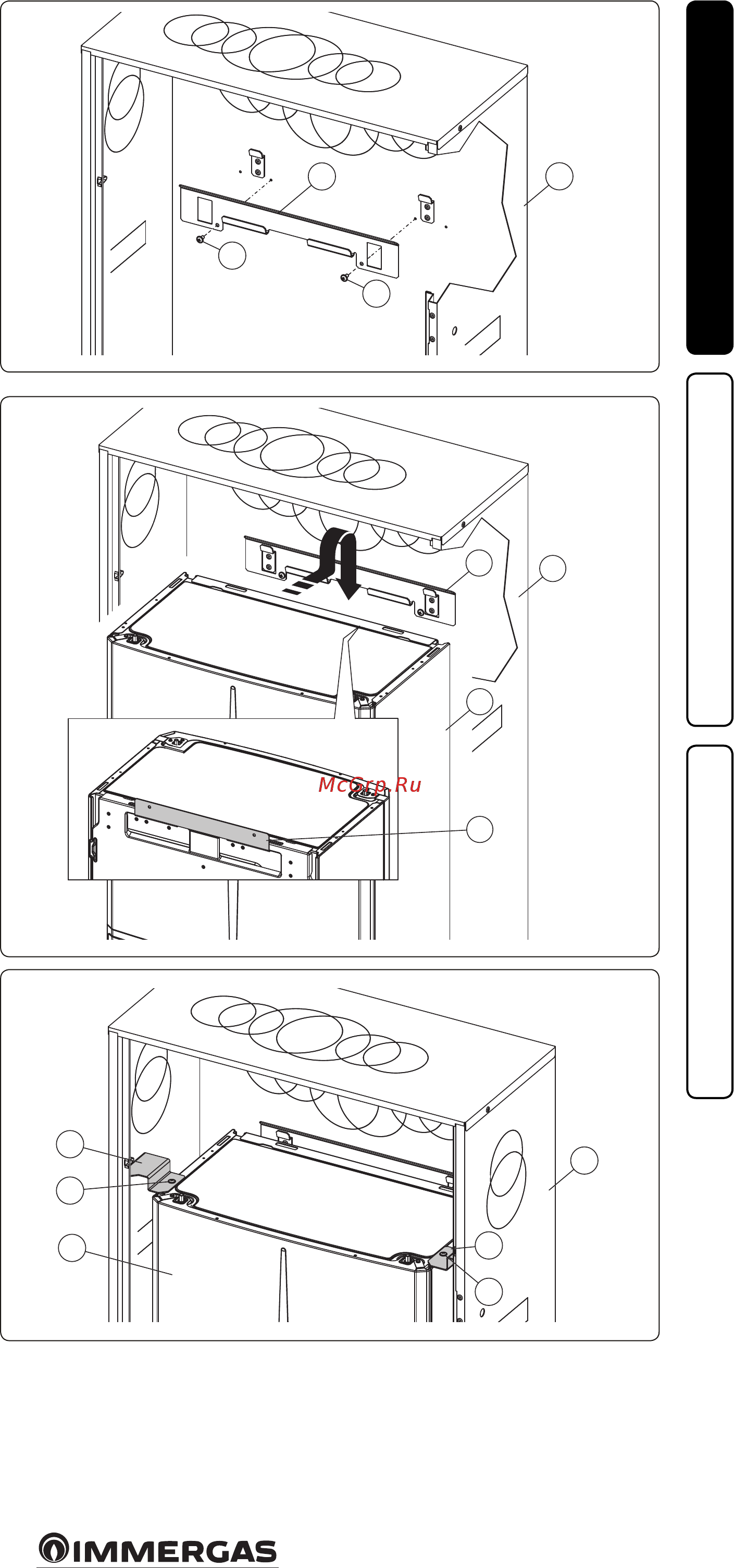

- Установить скобу (2) в бесшарнирную раму
и закрепить винтами (3) в специальные
отверстия (рис. 3).
- Подвесить котёл (4) на скобу (2) (рис. 4).
- Закрепить котёл (4), устанавливая на уголки
(5) и закрепляя с помощью специальных
винтов (6) (рис. 5).
Уголки (5), необходимые для центрирова-
ния котла в раме и удерживания в позиции
до упора против станины (1) следовательно,
не нуждаются в креплениях на раме.
5
