36
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
3.9 СПЕЦИАЛЬНЫЕ ФУНКЦИИ,
ЗАЩИЩЁННЫЕ ПАРОЛЕМ.
Внимание! Котёл оснащён некоторыми специ-
альными функциями,для доступа к которым,
необходимо чтобы котёл был в режиме
ожидания ( ) .
Примечание: если котел подключен к
CAR
V2
функция "режима ожидания" может
быть установлено только через панель
дистанционного управления.

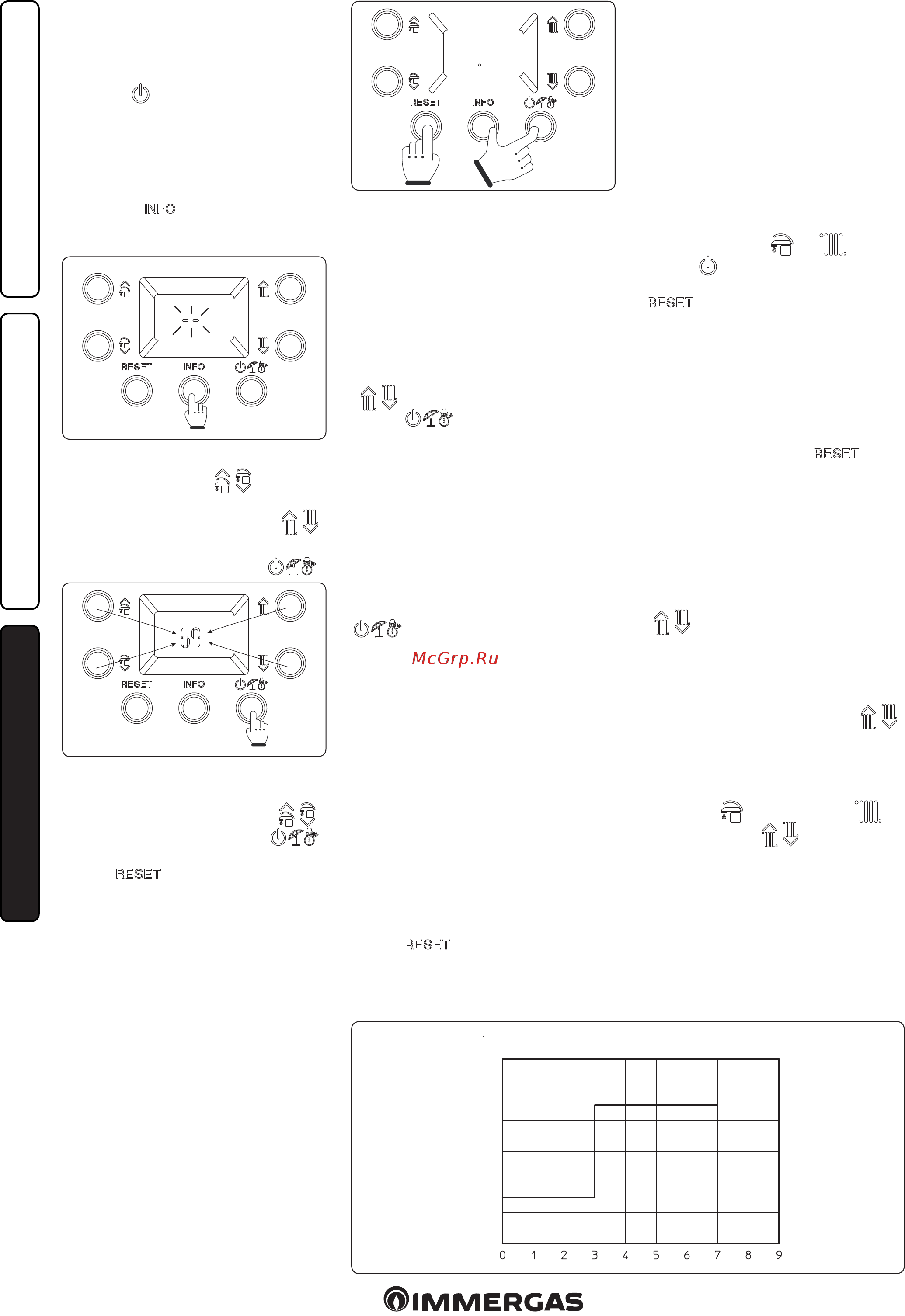

Нажать и держать нажатой более чем на 5 се-
кунд кнопку “ ”. На дисплее появляются
две мигающие линии “--”. Теперь ввести па-
роль для доступа в меню программирования.
Для ввода первой цифры использовать кноп-
ки для настройки ГВС “ ”, для ввода
второй цифры использовать кнопки для
настройки температуры отопления “ ”.
Для подтверждения пароля и входа в меню
нажать кнопку рабочего режима “ ”.
После входа в меню можно циклически
просмотреть три функции в наличии(dI,
MA, FU) нажимая кнопки ГВС “ ”,
для входа в меню нажать кнопку “ ”
для выхода дождаться 15 минут или нажать
кнопку “ ”.
3.10 ФУНКЦИЯ ПОДОГРЕВА ПОЛА.
Котёл оснащён функцией для теплового
шока на установках с излучающими панеля-
ми нового выпуска, согласно действующих
стандартов.
Внимание! Обратиться к производителю
излучающих панелей для получения харак-
теристик теплового шока и правильного
выполнения.
Примечание. Для подключения функции не
должен быть подключено удалённое управ-
ление, если же установка разделена на зоны,
должно быть выполнено электрическое и
гидравлическое подключение.
Функция подключается с котла в ВЫКЛ,
если нажать и держать нажатой более чем на
5 секунд кнопки “Сброс”, “Информация” и
“Режим ожидания”.
Функция имеет общую продолжительность
7 дней, 3 дня при температуре ниже уста-
новленной и 4 дня при температуре выше
выбранной (рис. 50).
Когда функция подключена, появляется по-
следовательность нижней уставки (диапазон
20 ÷ 45 °C по умолчанию = 25 °C) и верхней
уставки (диапазон 25 ÷ 55 °C по умолчанию
= 45 °C).
Температура выбирается с помощью кнопок
“ ” и подтверждается нажатием на
кнопку “ ”.
Теперь на дисплее появляется обратный
отсчёт дней вместе с текущей температурой
подачи и нормальные знаки работы котла.
При неполадки или при отсутствии питания
функция прерывается и возобновляется
при восстановлении нормальных рабочих
условий с той точки, когда была прервана.
По истечении времени котёл автоматически
возвращается в “Режим ожидания”, функция
может быть прервана, нажимая кнопку “
”.
3.11 ФУНКЦИЯ АВТОМАТИЧЕСКОГО
СТРАВЛИВАНИЯ (DL).
Для новых установок отопления и прежде
всего для напольных установок, очень важно
правильно производить стравливание возду-
ха. Функция позволяет циклический запуск
циркуляционного насоса (100 с ВКЛ, 20 с
ВЫКЛ) и трехходового клапана (120 с ГВС,
120 с отопление).
Функция активируется при включении
специальной функции “dI” как описано в
Параграфе 3.9.
Функция имеет продолжительность 16,5
часов и может быть прервана нажатием на
кнопку “ ”.
При активизации функции на индикаторе
(20) показывается обратный отсчёт.
3.12 УСТАНОВКА СИСТЕМЫ
ДЫМООТВОДА (FU).
Для подключения функции “Дымоотвода”
войти в специальные функции как описано
в Параграфе 3.9 и выбрать функцию “FU”.
Внимание: перед тем, как выполнить тест,
проверить что сливной сифон был правильно
заполнен, и что контур всасывания воздуха
и вывода выхлопных газов не закупорен ни
коем образом.
С помощью настоящей функции вентилятор
подключается на низкой скорости (6000 об/
мин) в течении 15 минут.
На этом этапе значки ( ) и ( ) мигают,
а значок ( ) отображается немигающим и
можно прервать функцию нажатием кнопки
“ ”.
3.13 ФУНКЦИЯ ТЕХОБСЛУЖИВАНИЯ
(MA).
С помощью настоящей функции можно под-
ключить некоторые рабочие органы котла без
запуска в работу, проверяя, таким образом,
функционирование.
Функция активируется на 15 минут и можно
прервать нажатием кнопки “ ”.
Для подключения функции “Техобслужи-
вание” войти в специальные функции как
описано в Параграфе 3.9 и выбрать функцию
“ M A”.
В функции можно подключить следующие
нагрузки:
- Вентилятор (Fn): вентилятор переходит на
скорость включения. С помощью кнопок “
” можно увеличить или уменьшить
скорость вентилятора.
- Циркуляционный насос (Pu): циркуляци-
онный насос запускается на максимальной
скорости, данная скорость отображается
на дисплее с помощью кнопок “ ”
можно повысить или понизить скорость
циркуляционного насоса.
- Трёхходовый (3d): отображается значок
на дисплее в зависимости от позиции кла-
пана, ГВС ( ) или отопления ( ), с
помощью кнопок “ ” можно изменить
позицию клапана, при этом необходимо
дождаться завершения перехода с одного
состояния на другое.
- Конфигурируемое реле (rI): возбуждается
конфигурируемое реле если присутствует
на плате котла.
47
46
49
48
ДНИ
ВЕРХНЯЯ
УСТАВКА
НИЖНЯЯ
УСТАВКА
TM(°C)
