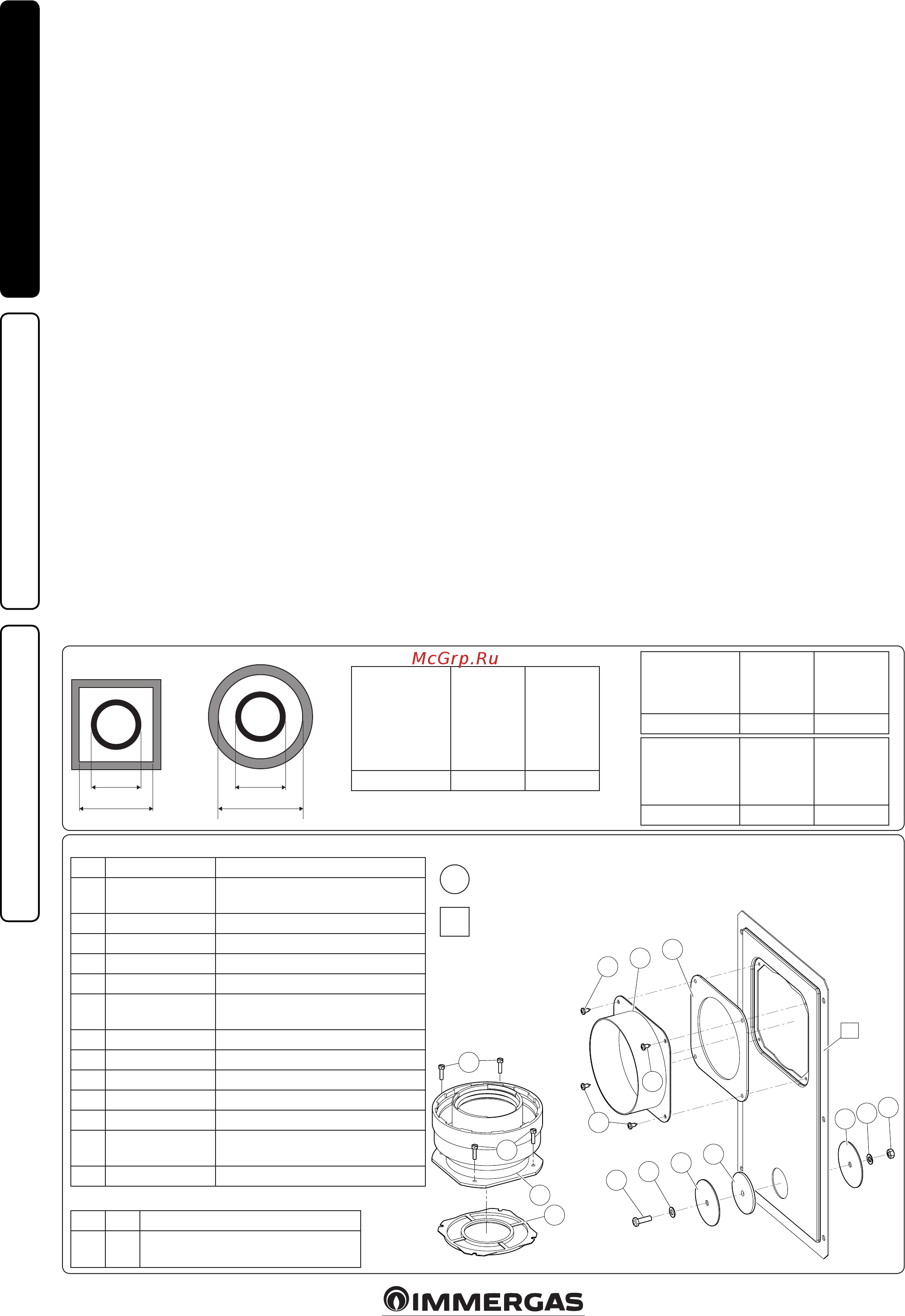

Состав комплекта:

П. К-во Описание

1 1 Переходник для дверцы Ø 100 или

Ø 125

2 1 Уплотнитель для дверцы из неопрена

3 4 Винты 4.2 x 9 AF

4 1 Винты TE M6 x 20

5 1 Плоская шайба из нейлона M6

6 2 Заглушка из листового металла для

закрытия отверстия дверцы

7 1 Уплотнитель для заглушки из неопрена

8 1 Зубчатая шайба M6

9 1 Гайка M6

10 1 (комплект 80/125) Концентрическое уплотнение Ø 60-100

11 1 (комплект 80/125) Переходник с фланцем Ø 80-125

12 4 (комплект 80/125) Винты TE M4 x 16 с разрезом для

отвертки

- 1 (комплект 80/125) Пакет со смазочным тальком

Поставляется отдельно:

П.

К-во

Описание

A 1 Дверца для набора внутренней

трубы дымохода

Условные обозначения чертежей установки:

Однозначная идентификация элемента из

комплекта

Идентификация элемента, не поставляе-

мого в комплекте

Внутренняя

труба дымохо-

да Ø 80 Негиб-

кая (A) мм

ШАХТА

(B) мм

ШАХТА

86 126 146

Внутренняя

труба дымохо-

да Ø 80 Гибкая

(A) мм

ШАХТА

(B) мм

ШАХТА

90 130 150

1.18 УСТАНОВКА КОМПЛЕКТА

ПЕРЕХОДНИКА С9.

При помощи данного комплекта осуществля-

ется установка котла Immergas конфигурации

", производящей всасывание воздуха для

горения непосредственно из шахты, где нахо-

дится вывод дымовых газов, осуществляемый

по системе трубопровода.

Структура системы.

Для функционирования и полной комплекта-

ции система должна сопровождаться следую-

щими элементами, приобретаемыми отдельно:

- комплект C

версии Ø 100 или Ø125;

- комплект для прокладки труб Ø 60 и Ø 80

жёсткой и Ø 50 и Ø 80 гибкой;

- комплект вывода газов Ø60/100 или Ø

80/125, укомплектованного с зависимости

от установки и типологии котла.

Установка комплекта.

- Установить элементы комплекта "C9" на

дверцу (A) системы внутренних труб дымо-

хода (рис. 29).

- (Только версия Ø125) установить переход-

ник с фланцем (11) на котел, проложив кон-

центрический уплотнитель (10) и закрепив

винты (12).

- Осуществите установку системы внутрен-

них труб дымохода согласно описанию,

приведенному в инструкциях.

- Рассчитайте расстояния между дымоудале-

нием котла и изгибом системы внутренних

труб дымохода.

- Установить дымоотводную систему котла с

учетом того, что внутренняя труба концен-

трического комплекта должна будет встав-

ляться до упора в изгиб системы внутренних

труб дымохода (отметка "X" рис. 30), в то

время как внешняя труба должна войти до

упора в переходник (1).

Примечание. Для того, чтобы способство-

вать сливу конденсата, который образуется

в выхлопной трубе, необходимо обеспечить

наклон трубы по направлению к котлу с

минимальным наклоном 1,5%.

- Установить оборудованный переходником

(1) защитный кожух (A) и настенные заглуш-

ки (6) и подсоединить дымоотводную систе-

му к системе внутренних труб дымохода.

Примечание. (только версия Ø125) до

начала установки проверьте правильность

положения уплотнителей. В том случае, если

смазывание компонентов (уже произведённое

изготовителем) не достаточно, удалить при

помощи сухой ветоши оставшуюся смазку,

и затем для упрощения сцепления покрыть

детали тальком.

После окончания сбора всех элементов

выхлопные газы будут выводиться при по-

мощи системы внутренних труб дымохода,

а воздух для горения, обеспечивающий

нормальную работу котла, будет всасываться

непосредственно из шахты (рис. 30).

Технические данные.

- Размеры шахты должны обеспечивать ми-

нимальный зазор между внешней стеной

дымоотводного канала и внутренней стеной

шахты: 30 мм для шахт в круглым сечением и

20 мм в случае с квадратным сечением (рис.

28).

- На вертикальном отрезке дымоотводной

системы разрешается максимум 2 изгиба с

углом максимального наклона 30° относи-

тельно вертикального положения.

- Максимальное протяжение системы вну-

тренних труб по вертикали при Ø 60 со-

ставляет 13 м. Максимальное протяжение

системы включает 1 изгиб Ø60/10 на 90°, 1

м горизонтальной трубы 60/100, 1 внутрен-

ний изгиб на 90° Ø60 и вывод на крышу для

системы внутренних труб дымохода.

Для расчёта системы дымоудаления C

в той

конфигурации, которая не соответствует

описанной выше (рис. 30) следует учитывать,

что 1 метр дымовой трубы согласно приве-

дённым описаниям, имеет коэффициент

сопротивления равный 4,9.

- Максимальное протяжение системы вну-

тренних труб по вертикали при Ø 80 состав-

ляет 28 м. Максимальное протяжение систе-

мы включает 1 изгиб от 60/100 до 80/125, 1

изгиб Ø 80/125 на 87°, 1 м горизонтальной

трубы 80/125, 1 внутренний изгиб на 90° Ø80

и вывод на крышу для системы внутренних

труб дымохода.

Для расчёта системы дымоудаления C

в той

конфигурации, которая не соответствует

описанной выше (рис. 30) необходимо учи-

тывать следующие потери нагрузки:

- 1 м концентрического канала Ø 80/125 = 1

м канала внутренней системы труб дымо-

хода;

- 1 изгиб на 87° = 1,4 м канала внутренней

системы труб дымохода;

Следовательно, необходимо сократить дли-

ну на отрезок, равный добавленному на 28

свободных метров элементу.

Внутрен-

няя труба

дымохода Ø

60 Жёсткая и

Ø 50 Гибкая

(A) мм

ШАХТА

(B) мм

ШАХТА

66 106 126
