33
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
3.8 ПРОГРАММИРОВАНИЕ
ЭЛЕКТРОННОЙ ПЛАТЫ
На котле возможно произвести программиро-
вание некоторых рабочих параметров. Изменяя
эти параметры согласно нижеприведённым
указаниям, можно настроить котел согласно
собственным нуждам.
Чтобы перейти на этап программирования
необходимо нажать и держать нажатыми
более 5 секунд кнопки “ ” и “ ”,
на дисплее появляются две мигающие линии
“--” необходимо ввести пароль для доступа в
меню программирования.
Для ввода первой цифры использовать кноп-
ки для настройки ГВС “ ”, для ввода
второй цифры использовать кнопки для
настройки температуры отопления “ ”.
Для подтверждения пароля ( ) и входа
в меню нажать кнопку рабочего режима
“ ”.
+
> 5’’
Меню
“P”
“t”
“A”
“S”
←
→
P0 ÷ P5
t0 ÷ t9
A0 ÷ A6
S0 ÷ S2
←
→
Значение
параметра
← (Без
запоминания)
> 1’’
(Занести в
память)
“ ”
После входа в меню можно циклически
перейти через 4 меню (P, t, A, S), нажимая на
кнопки санитарной воды “ ”, для входа
в меню нажать кнопку “ ”.
В первой цифре центрального индикатора
(19) отображается семейство параметра,
а во второй цифре отображается номер
параметра.
Нажимая кнопку рабочего режима “ ”
отображается значение выбранного параме-
тра и с помощью кнопок для настройки тем-
пературы отопления “ ” можно настро-
ить значение.
Нажать кнопку рабочего режима “
” на время, превышающее 1 секунду для
запоминания параметра, подтверждение
происходит при появлении надписи “ ”
на 2 секунды.
Чтобы выйти из параметра без изменения
значения нажать кнопку “ ”.
Для выхода из режима программирования
должно пройти 15 минут или нажать кнопку
“ ”.

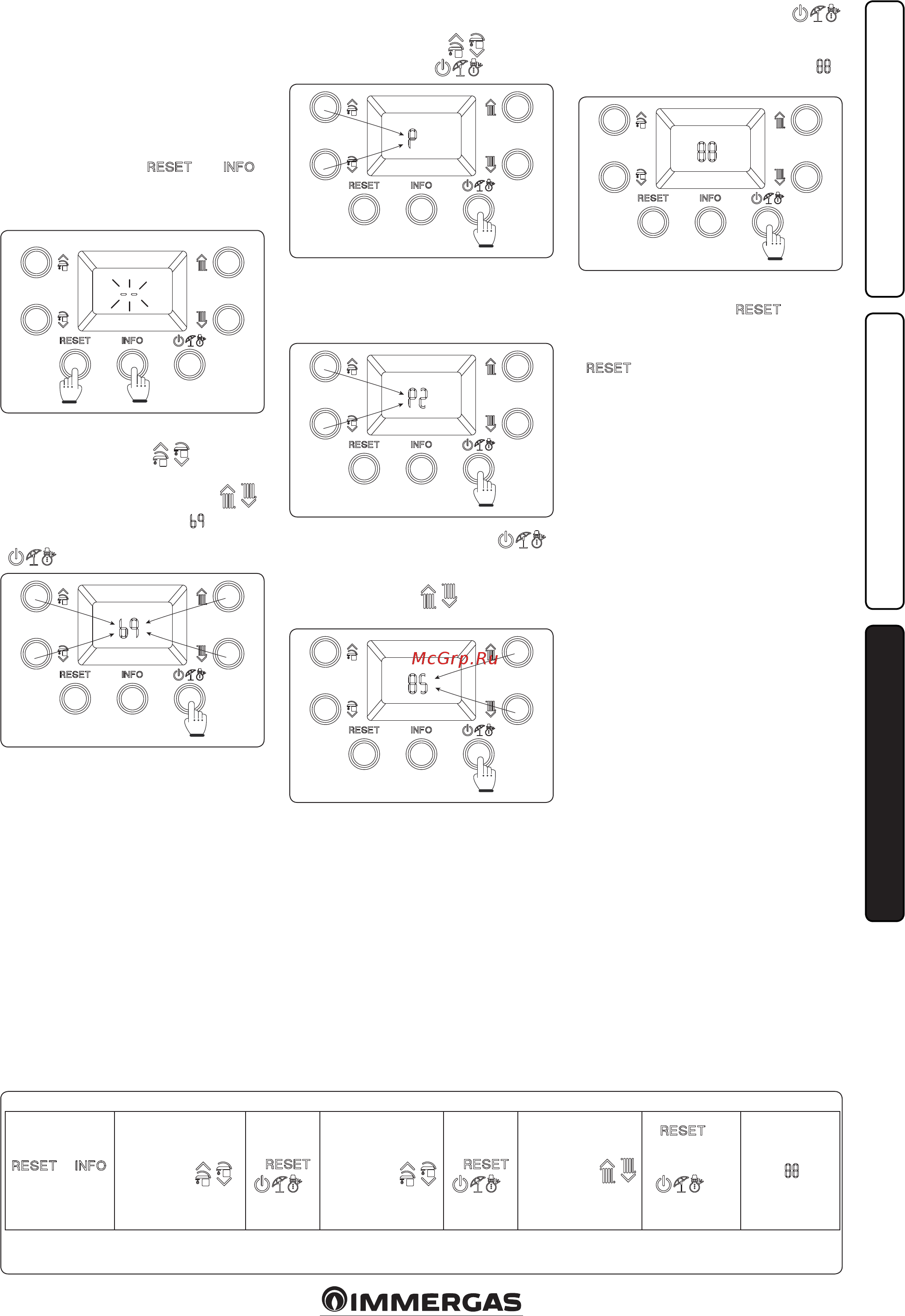

Последовательность фаз программирования.
43
42
41
44
40
39
45
