16
C
33
C
33
C
33
C
33
7
4
6
5
1
2
3
1
2
3
4
5
6
7
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
Комплект включает:
N° 1 - Уплотнитель (1)
N° 1 - Коаксиальный фланец с вну-
тренней резьбой (2)
N° 1 - Шайба (3)
N° 1 - Алюминиевая черепица (4)
N° 1 - Концентрическая труба всас./
дымоудаления Ø 60/100 (5)
N° 1 - Неподвижный полущит (6)
N° 1 - Подвижный полущит (7)
В комплект переходника входят:
N° 1 - Уплотнитель (1)
N° 1 - Переходник
Ø 80/125 (2)
Комплект Ø 80/125 включает:
1 - Шайба (3)
N° 1 - Алюминиевая черепица
(4)
N° 1 - Неподвижный полущит
(5)
N° 1 - Подвижный полущит (6)
N° 1 - Концентрическая труба
всас./дымоудаления Ø
80/125 (7)
Оставшиеся компоненты ком-
плекта не используются
1.16 УСТАНОВКА КОНЦЕНТРИЧЕСКОГО
ВЕРТИКАЛЬНОГО КОМПЛЕКТА
Конфигурация типа "С" с герметичной каме-
рой и с форсированной вытяжкой.
Вертикальный концентрический комплект
всасывания и дымоудаления. Этот вывод позво-
ляет осуществлять всасывание воздуха и вывод
выхлопных газов в вертикальном направлении
непосредственно на улицу.
Примечание. Вертикальный комплект с алю-
миниевой черепицей позволяет установку на
террасы и крыши с максимальным уклоном 45%
(25°), при этом должно быть всегда соблюдено
расстояние между верхней крышкой и полущи-
том (374 мм для Ø 60/100 и 260 мм для Ø80/125).
Вертикальный комплект с алюминиевой
черепицей Ø 60/100.

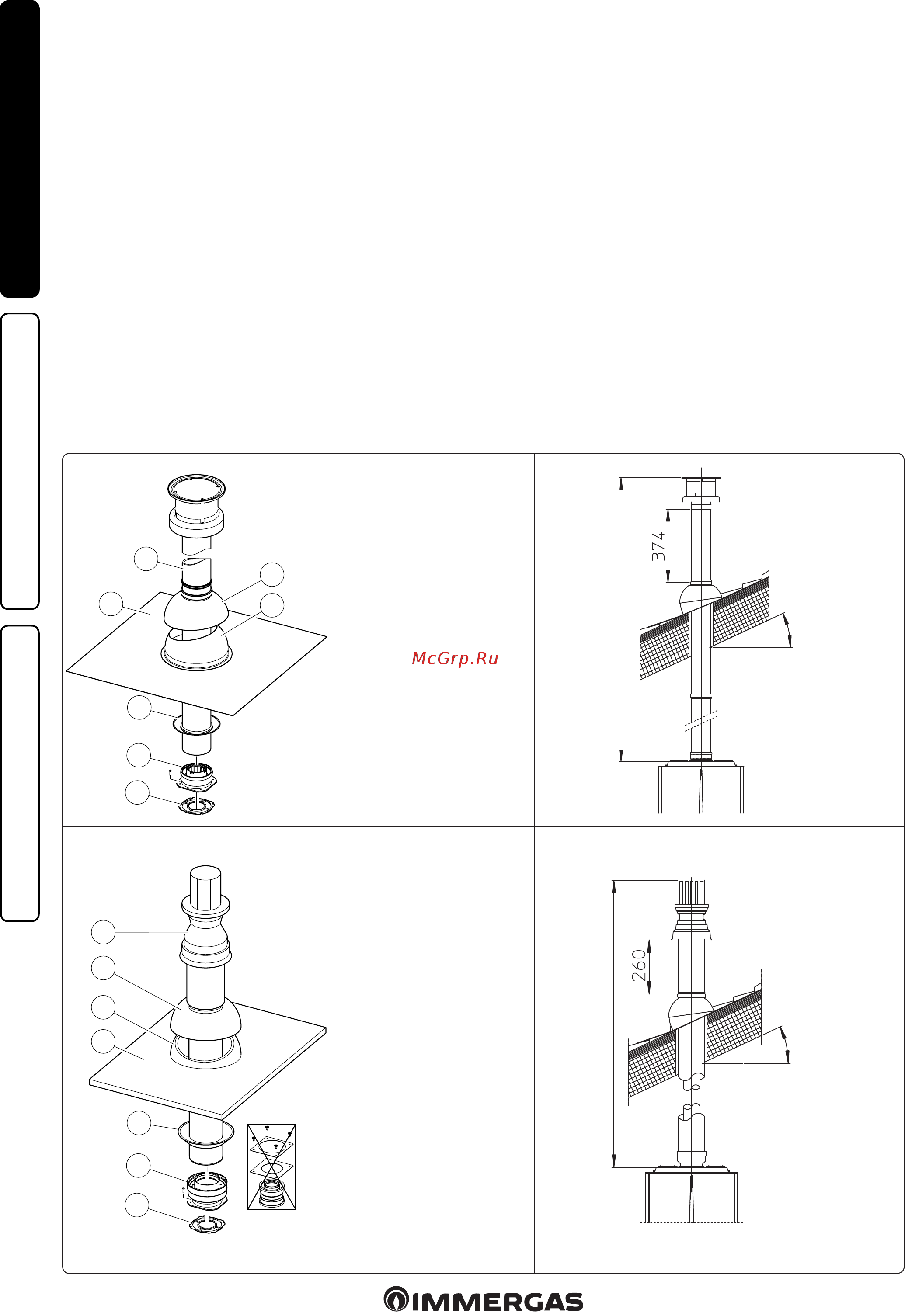

Монтаж комплекта (рис. 21): установить
концентрический фланец (2) на центральном
отверстии котла, вставляя сальник (1), который
устанавливается круглыми выемками вниз, и
присоединяя его к фланцу котла, после чего
завинтить болтами, входящими в комплект.
Установка алюминиевой фальш-черепицы: за-
менить черепицу на алюминиевую пластину (4),
форма должна обеспечивать сток воды. Устано-
вить на алюминиевой черепице стационарный
полущит (6) и ввести трубу всасывания/дымо-
удаления (5). Подсоединить концентрический
выход Ø 60/100 с гладкой стороны (“папа”)(5),
в горловину (“мама”) (2) до установки в фальц,
проверяя, что подсоединили соответствующую
шайбу (3), таким образом, достигается соедине-
ние элементов, входящих в состав комплекта, и
необходимое уплотнение.
Примечание: если котел должен быть установ-
лен в зонах, где возможны очень низкие темпера-
туры, то в наличие имеется комплект против
замерзания, который может быть установлен
как альтернатива стандартному.
• Удлинители для вертикального комплекта
Ø 60/100 (рис. 22). Вертикальный комплект
данной конфигурации может быть удлинен
до максимального 14,4 м вертикального и
прямолинейного, включая вывод . Настоящая
конфигурация соответствует коэффициенту
сопротивления, равному 100. В этих случаях
необходимо запрашивать специальные удли-
нители.
Вертикальный комплект с алюминиевой
черепицей Ø 80/125.
Монтаж комплекта (рис. 23): для установки
комплекта Ø 80/125 необходимо использовать
комплект с фланцевым переходником, для
установки дымохода Ø 80/125. Установить
фланцевый переходник (2) на центральном
отверстии котла вставляя сальник (1) устанавли-
вая его круглыми выемками вниз, присоединяя
к фланцу котла, и завинтить болтами, входя-
щими в комплект. Установка искусственной
алюминиевой черепицы: заменить черепицу
на алюминиевую пластину (4), моделируя её
таким образом, чтобы произвести отвод для
дождевой воды. Установить на алюминиевой
черепице стационарный полущит (5) и ввести
трубу всасывания/дымоудаления (7). Вставить
до упора концентрический выход Ø 80/125
гладкой стороной (“папа”) в гнездо переходника
(“мама”) (1) (с манжетными уплотнениями)
и удостовериться, чтобы шайба (3) была уже
установлена. Таким образом будет обеспечена
герметичность и плотность соединения входя-
щих в комплект элементов.
• Удлинители для вертикального комплекта Ø
80/125 (рис. 24). Комплект данной конфигу-
рации может быть удлинен домаксимального
значения 32 м , включая вывод . При наличии
дополнительных комплектующих необходимо
сократить длину на размер, соответствующий
наибольшему компоненту. В этих случаях
необходимо запрашивать специальные удли-
нители.
24
22
23
21
Макс. 14400 мм
Макс. 32000 мм
Макс. 45%
Макс. 45%
