14
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
1.14 УСТАНОВКА В БЕСШАРНИРНУЮ
РАМУ С ПРЯМЫМ
ВСАСЫВАНИЕМ.
• Конфигурация типа B с открытой камерой
и с форсированной вытяжкой.

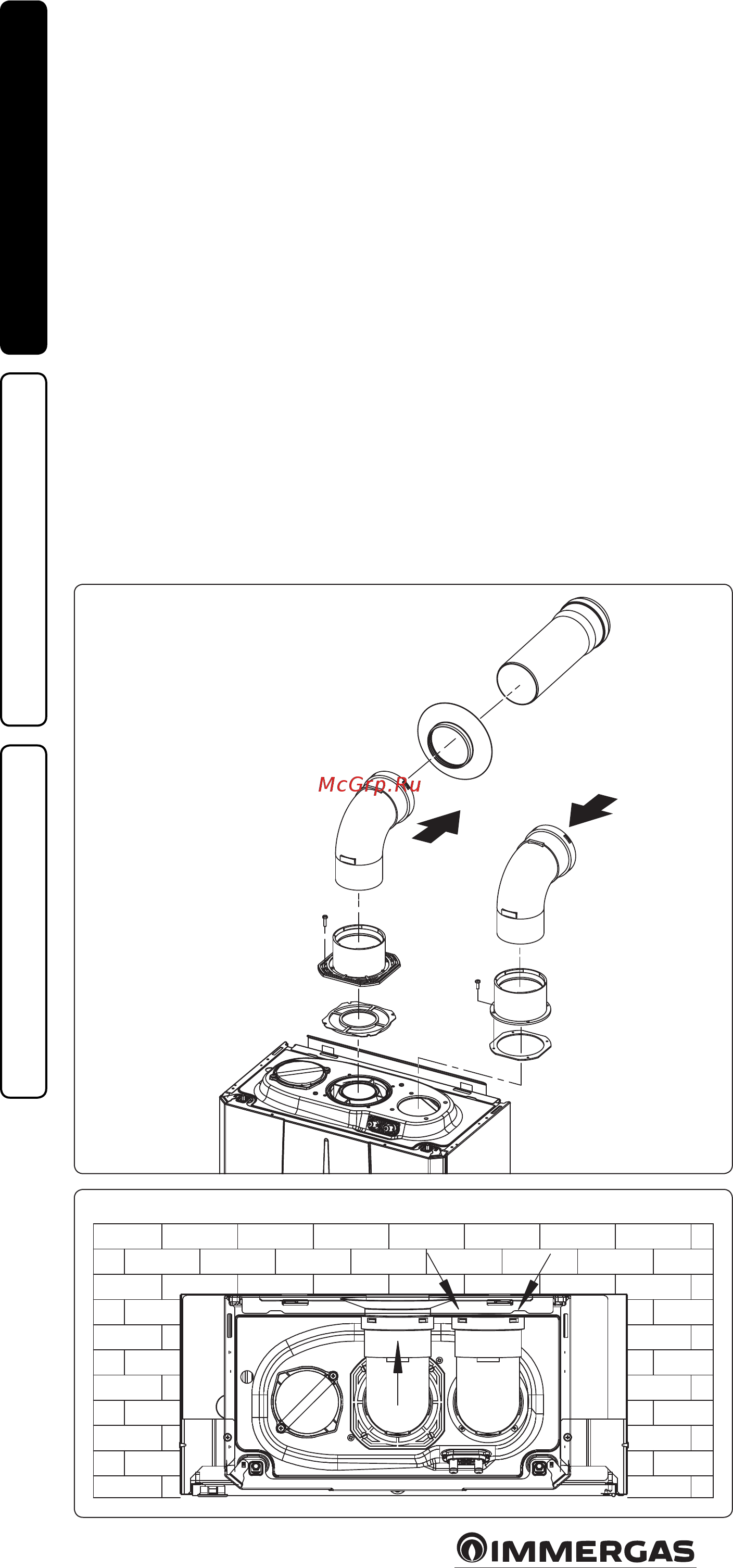

Используя комплект раздельного дымоуда-
ления, можно выполнить прямое всасывание
воздуха (рис. 16) и дымоудаление в отдельную
дымовую трубу или непосредственно наружу.
При настоящей конфигурации, котел отно-
сится к категории B
23
.
С настоящей конфигурацией:
- всасывание воздуха происходит непо-
средственно из окружающей среды, где
установлен агрегат (бесшарнирная рама
вентилируется), который должен быть
установлен и работать, только в постоянно
проветриваемых помещениях;
- дымоудаление должно быть подсоединено к
отдельному дымоходу или непосредственно
во внешнюю атмосферу.
Должны быть соблюдены действующие тех-
нические нормы.
Установка комплекта раздельного дымоу-
даления:
установить сливной фланец на цен-
тральном отверстии котла вставляя сальник,
устанавливая его круглыми выемками вниз,
присоединяя к фланцу котла, и завинтить
шестигранными болтами, входящими в
комплект . Снять плоский фланец с бокового
отверстия относительно центрального (по
необходимости) и заменить его на фланец вса-
сывания устанавливая сальник уже установ-
ленный на котле и закрутить саморежущими
винтами, входящими в оснащение. Подсоеди-
нить изгибы гладкой стороной (“штыревой”)
в горловину (“гнездовой”) фланцев.
Кривая всасывания должна быть направлена
на заднюю сторону котла.
Подсоединить концентрическую трубу с
гладкой стороны (“штыревой”), в горловину
(“гнездовой”) до установки в фальц, проверяя,
что подсоединили соответствующую шайбу,
соединить с системой дымоотвода согласно
собственным требованиям.
Максимальное протяжение выхлопной
трубы. Выхлопная труба (как вертикальная
так и горизонтальная) может быть увеличена
до максимального размера 30 м прямолиней-
ного участка.
