23
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК

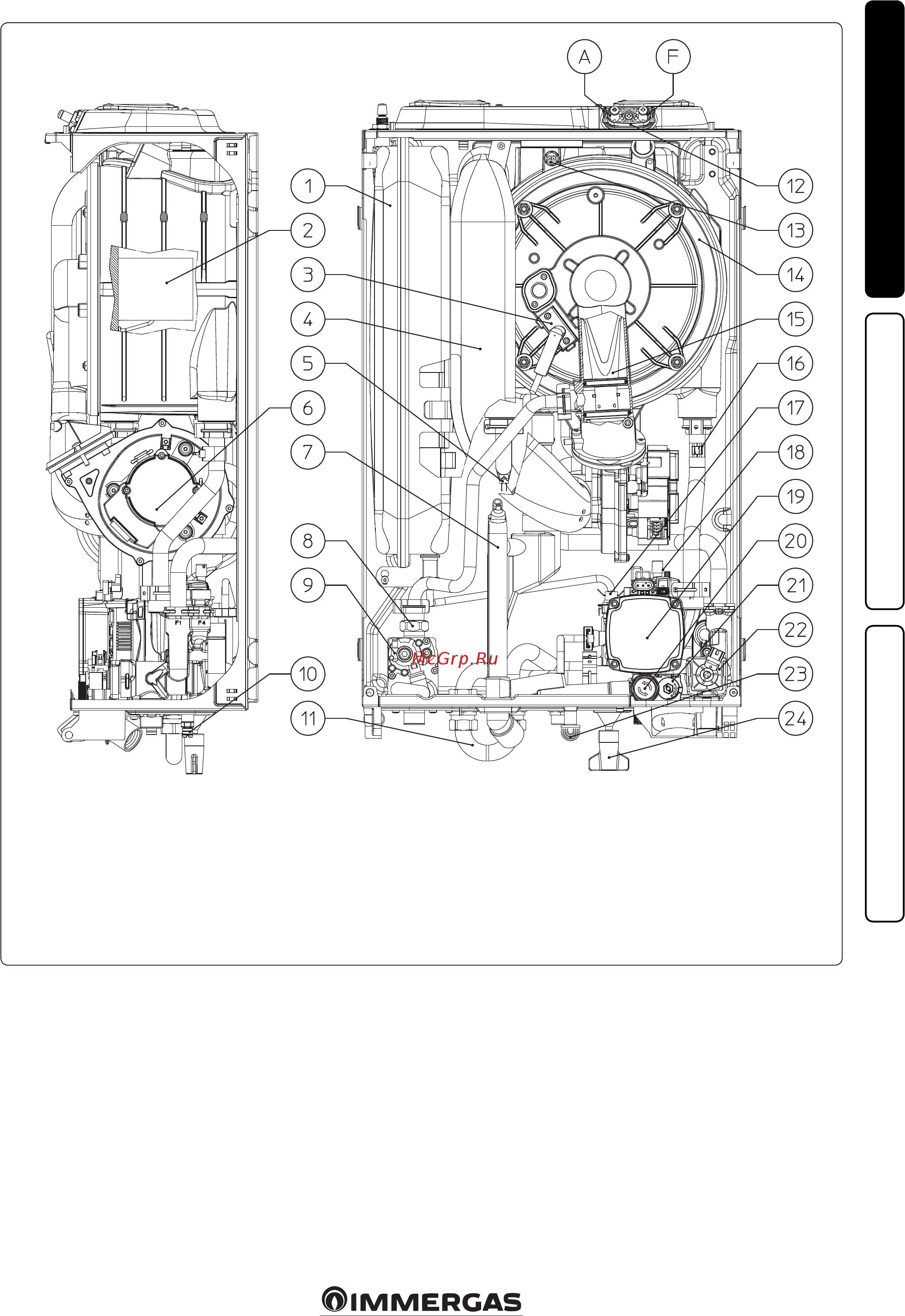

1.29 КОМПЛЕКТУЮЩИЕ КОТЛА.
Условные обозначения:
1 - Расширительный бак установки
2 - Горелка
3 - Свеча-детектор пламени / зажигания
4 - Труба всасывания воздуха
5 - Зонд подачи
6 - Вентилятор
7 - Сифон для слива конденсата
8 - Газовое сопло
9 - Газовый клапан
10 - Кран для слива воды из установки
11 - Байпас на подаче и возврате водонагре-
вателя
12 - Отверстия для контроля (воздух A) -
(дым F)
13 - Датчик дымов
14 - Конденсатный модуль
15 - Трубка Вентури
16 - Датчик обратной линии
17 - Реле давления установки
18 - Клапан стравливания воздуха
19 - Циркуляционный насос котла
20 - Предохранительный клапан 3 бар
21 - Байпас
22 - Трехходовой клапан (моторизирован-
ный)
23 - Соединение для сигнала слива предо-
хранительного клапана 3 бар
24 - Наполнительный кран установки
1.30 КОМПЛЕКТЫ,
ПРЕДОСТАВЛЯЕМЫЕ ПО ЗАКАЗУ.
• Комплект запорных вентилей для отопи-
тельной системы, с проверяемым фильтром
и без него (опция). Конструкция котла
позволяет установить запорные вентили
на трубе подачи воды в отопительную
систему и на трубе возврата воды из систе-
мы. Такая установка очень удобна с точки
зрения работ по техобслуживанию, потому
что позволяет слить воду из одного котла,
оставляя при этом ее в системе, а также,
модель с фильтром сохраняет рабочие
характеристики котла благодаря удобному
для обслуживания фильтра.
• Комплект защитного кожуха (факульта-
тивно). При установки наружу в частично
защищённом месте, с прямым всасыванием
воздуха, необходимо установить специ-
альную защитную верхнюю панель, для
правильной работы котла и для защиты от
атмосферных осадков.
• Комплект циклоидального фильтра (оп-
ция). Магнитный циклоидальный фильтр
позволяет отделять железистые примеси
в воде системы. Благодаря двум кранам,
которые включены в комплект, можно
легко выполнить техобслуживание, очищая
фильтр и не сливая контур.
Вышеуказанные комплекты предоставля-
ются вместе с инструкцией для установки и
эксплуатации.
