Инструкция по эксплуатации Страница: 8

Immergas VICTRIX TERA 24 PLUS [8/52] Узел подключения котла опция

УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК

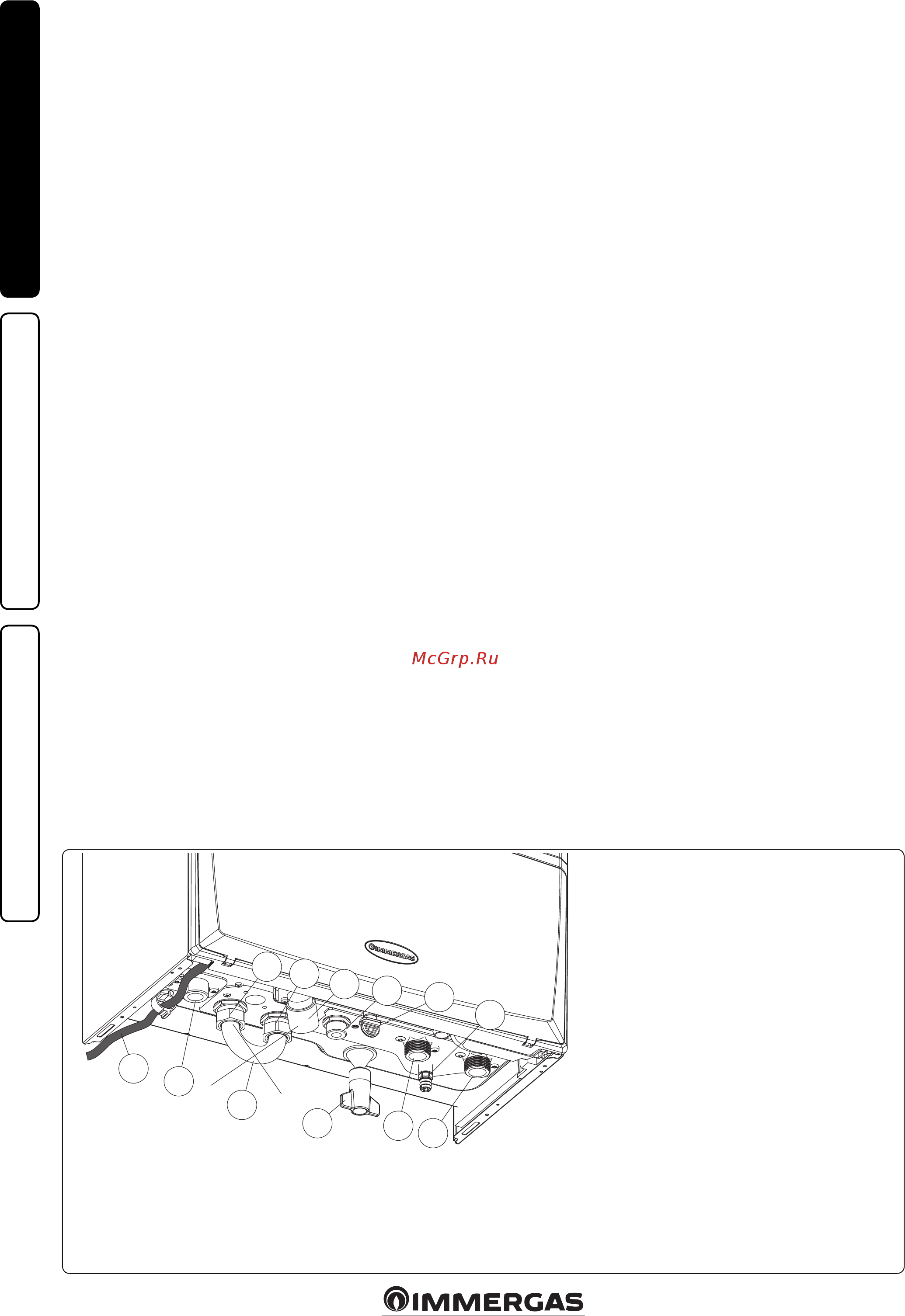

Условные обозначения:

V - Подключение к электрической сети

G - Подача газа

RU - Возврат с водонагревателя (факульта-

тивно)

MU - Подача на водонагреватель (факульта-

тивно)

RR - Заполнение установки

SC - Слив конденсата (внутренний минималь-

ный диаметр Ø 13 мм)

M - Подача в отопительную систему

R - Возврат из отопительной системы

1 - Кран заполнения системы

2 - Кран слива воды из системы

3 - Выход для сигнала слива предохранитель-

ного клапана 3 бар

4 - Байпас (Примечание. Необходимо демон-

тировать в случае сочетания с наружным

водонагревателем)

1.5   

.

Узел подключения состоит из всего необхо-

димого для подключения котла к гидравличе-

ским и газовым системам, выполнить соеди-

нения, как указано на рис. 6 и в зависимости

от типа выполняемой установки.

1.6   

.

Наши котлы разработаны для работы на мета-

не (G20) и на сжиженном нефтяном газе (LG).

Питающий трубопровод должен равняться

или превышать переходник котла 3/4” G.

Перед подключением газа, необходимо выпол-

нить тщательную внутреннюю очистку всего

трубопровода установки для подачи горючего,

необходимо удалить любые отложения, ко-

торые негативно повлияют на работу котла.

Следует также убедиться в том, что газ в ней

соответствует тому, для которого разработан

котел (см. табличку номинальных данных,

помещенную на панели котла). В противном

случае следует произвести модификацию

котла для его адаптации к другому типу газа

(см. “Модификация устройств в случае изме-

нения типа газа”). Следует также замерить

динамическое давление в магистрали (метана

или сжиженного нефтяного газа), предназна-

ченной для питания котла, и убедиться в его

соответствии требованиям стандарту EN 437,

так как недостаточная величина давления

может сказаться на мощности агрегата и при-

вести к проблемам для пользователя.

Убедитесь в правильности подсоединения

газового вентиля. Труба подачи газа должна

иметь размеры, соответствующие действую-

щим нормативам, чтобы гарантировать тре-

буемый расход газа, подаваемого на горелку,

даже при максимальной мощности котла, и

обеспечивать эксплуатационные характе-

ристики агрегата (технические характери-

стики). Применяемые соединения должны

соответствовать действующим нормативным

требованиям.

 . Аппарат был изготовлен для

работы на газе без загрязнений, в противном

случае, необходимо установить соответству-

ющие фильтры перед установкой, с целью

обеспечения чистоты горючего газа.

  (  -

    

).

- Может случиться, что новые накопительные

резервуары сжиженного нефтяного газа,

могут нести осадки инертных газов (азот),

которые обедняют смесь, выделяемую на

котел, провоцируя неполадки в функцио-

нировании.

- Так как сжиженный нефтяной газ явля-

ется смесью нескольких фракций газа, во

время его хранения в резервуарах, может

произойти расслоение компонентов смеси.

Это может вызвать изменение теплопро-

изводительности выделяемой смеси, а в

последствии и изменение эксплуатационных

качеств аппарата.

1.7  .

: перед тем как произвести подсое-

динение котла, для сохранения гарантии кон-

денсационного модуля, аккуратно очистить

всю тепловую установку (трубопроводную

сеть, нагревающие тела и т.д.) соответствую-

щими декапирующими средствами или анти-

накипинами в состоянии удалить загрязнения,

которые могут ухудшить работу котла.

Согласно действующим техническим нормам

рекомендуется проводить обработку воды

тепловой и водоснабжающей установки с

целью защиты системы и аппарата от твердых

отложений (например, накипи), образования

грязи и других вредных отложений. Чтобы со-

хранить гарантию теплообменника, необходи-

мо также соблюдать указания в параграфе 1.23.

Гидравлические соединения должны быть

произведены рациональным путём, используя

соединения на шаблоне котла.

! Компания Immergas не отвечает

за урон, нанесённый установкой приборов

автоматической подпитки системы отопления.

В целях соблюдения требований, установлен ных

действующим стандартом по гигиениче ским

требованиям и контролю за качеством питье-

вой воды, рекомендуется установить обратный

клапан на входе подачи холодной питьевой воды

в котёл. Рекомендуется, чтобы теплоноситель

(например: вода + гликоль), залитый в первич-

ный контур котла (контур отопления), отвечает

требовани ям местных действующих стандартов.

Внимание: чтобы обеспечить долгий срок

работы котла, а также сохранить его харак-

теристики и эффективность, рекомендуется

установить комплект “дозатора полифос-

фатов” при использовании воды, характе-

ристики которой могут способствовать

образованию известковых отложений.

  3 . Слив пре-

дохранительного клапана соединен с выходом

сливного сифона конденсата. Следовательно, в

случае срабатывания клапана жидкость будет

направлена в канализацию через сливную

трубу сливного сифона конденсата.

В нижней части котла находится сливной

фитинг (п. 3 рис. 6) вместе с крышкой, чтобы

проверить наличие жидкости в сливном

контуре и для проверки срабатывания пре-

дохранительного клапана на 3 бара.

 . Для слива конденсата, вы-

работанного котлом, необходимо произвести

подсоединение к канализационной сети при

помощи подходящих труб, стойких к кис-

лотным конденсатам, внутренний диаметр

которых не менее 13 мм. Система подсоеди-

нения к канализационной сети должна быть

выполнена таким образом, чтобы предотвра-

тить перекрытие и замерзание содержащейся

в ней жидкости. Перед тем, как запустить

котёл в работу, проверить что конденсат мо-

жет быть выведен правильно; после первого

включения проверить, что сифон наполняется

конденсатом (параг. 1.25). Необхо димо также

придерживаться действующих нор мативных

национальных и местных требований отно-

сительно проточных вод.

Если слив конденсата нельзя осуществлять в

кана лизацию, необходимо установить нейтра-

лизатор конденсата, который обеспечивает

соблюдение параметров, предусмотренных

действующим законодательством.
