30
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК

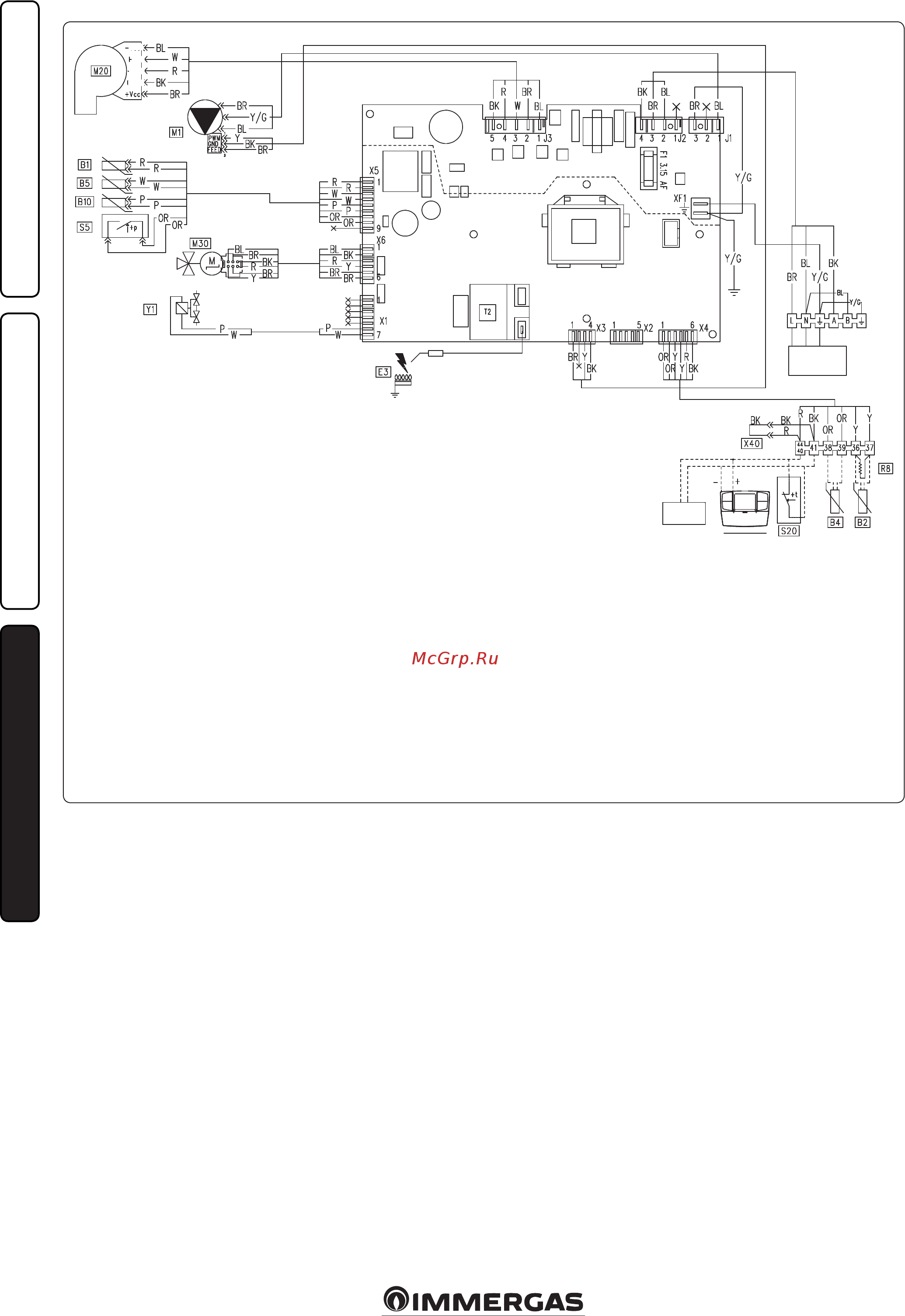

3.2 ЭЛЕКТРИЧЕСКАЯ СХЕМА.
Условное обозначение кодов цветов:
BK - Чёрный
BL - Синий
BR - Коричневый
G - Зелёный
GY - Серый
OR - Оранжевый
P - Фиолетовый
PK - Розовый
R - Красный
Вт - Белый
Y - Желтый
Y/G - Жёлтый/Зелёный
Условные обозначения:
B1 - Датчик подачи
B2 - Зонд водонагревателя (факуль-
тативно)
B4 - Внешний пробник (факульта-
тивно)
B5 - Датчик обратной линии
B9 - Датчик ГВС на входе (факульта-
тивно)
B10 - Датчик дымовых газов
CAR
V2
- ПДУ
V2
(опция)
E3 - Электрод розжига и контроля
пламе ни
M1 - Циркуляционный насос котла
M20 - Вентилятор
M30 - Шаговый двигатель трёхходо-
вого клапана
R8 - Нагревательный элемент
подавления функции водонагре-
вателя
S5 - Реле давления установки
S20 - Комнатный термостат (фа-
культативно)
T2 - Трансформатов включения
X40 - Перемычка термостата поме-
щения
Y1 - Газовый клапан
Дистанционное управление: на котле может
быть установлено ПДУ (CAR
V2
), которое
должно быть подключено к клеммам 44/40 и
41 клеммной коробки (в отсеке для подклю-
чения внешнего дополнительного электро-
оборудования), соблюдая полярность, при
этом должна быть удалена перемычка X40.
Комнатный термостат: к котлу может быть
подключен комнатный термостат типа "Вкл/
выкл" (S20) который должен быть подключён
к клеммам 44/40 - 41 клеммной коробки (в
отсеке для подключения внешнего допол-
нительного электрооборудования ) удаляя
перемычку X40.
Водонагреватель: котел подготовлен для
подключения к водонагревателю, который
должен быть подключен к клеммам 36 - 37
клеммной коробки (находится в отсеке
подключений), удаляя нагревательный
элемент R8.
37
Заземление
РАМА
Питание
230 В
50 Гц
IMG BUS
(опция)
CAR v2
(опция)
-Vcc
+Vcc
HS
GND
+UB
