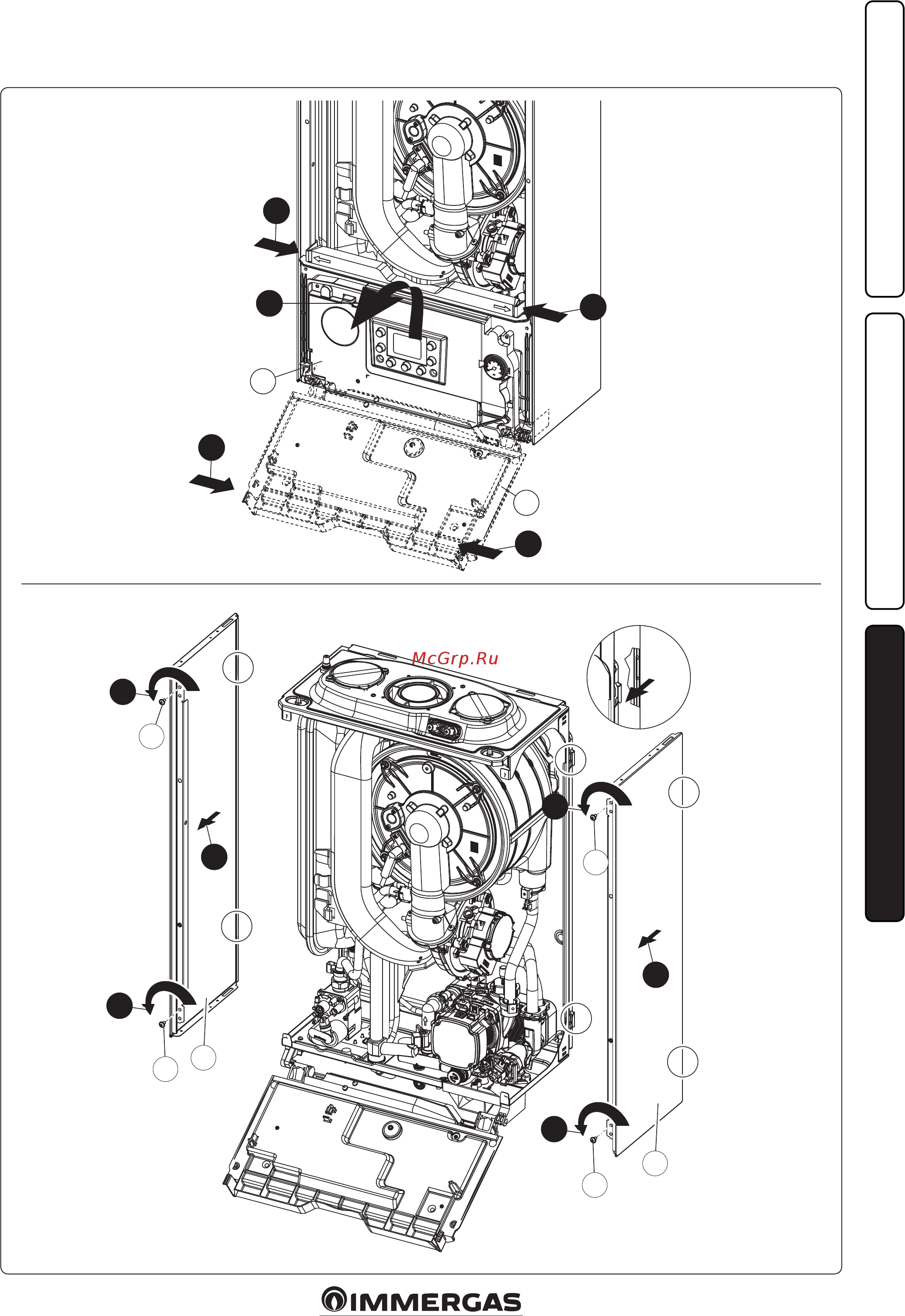

• Приборный щиток (рис. 54).
9) Нажать на крючки по бокам прибор-
ного щитка (i).
10) Откинуть приборный щиток (i) на себя.
• Боковые панели (рис. 55).
11) Отвинтить крепёжные винты (k) боковых
панелей (j).
12) Демонтировать боковые панели, снимая
из сзади (п. X).
