Blue Box KAPPA V ECHOS 16.1 Инструкция по эксплуатации онлайн [41/83] 359490
![Blue Box KAPPA V ECHOS 16.1 Инструкция по эксплуатации онлайн [41/83] 359490](/views2/1427424/page41/bg29.png)

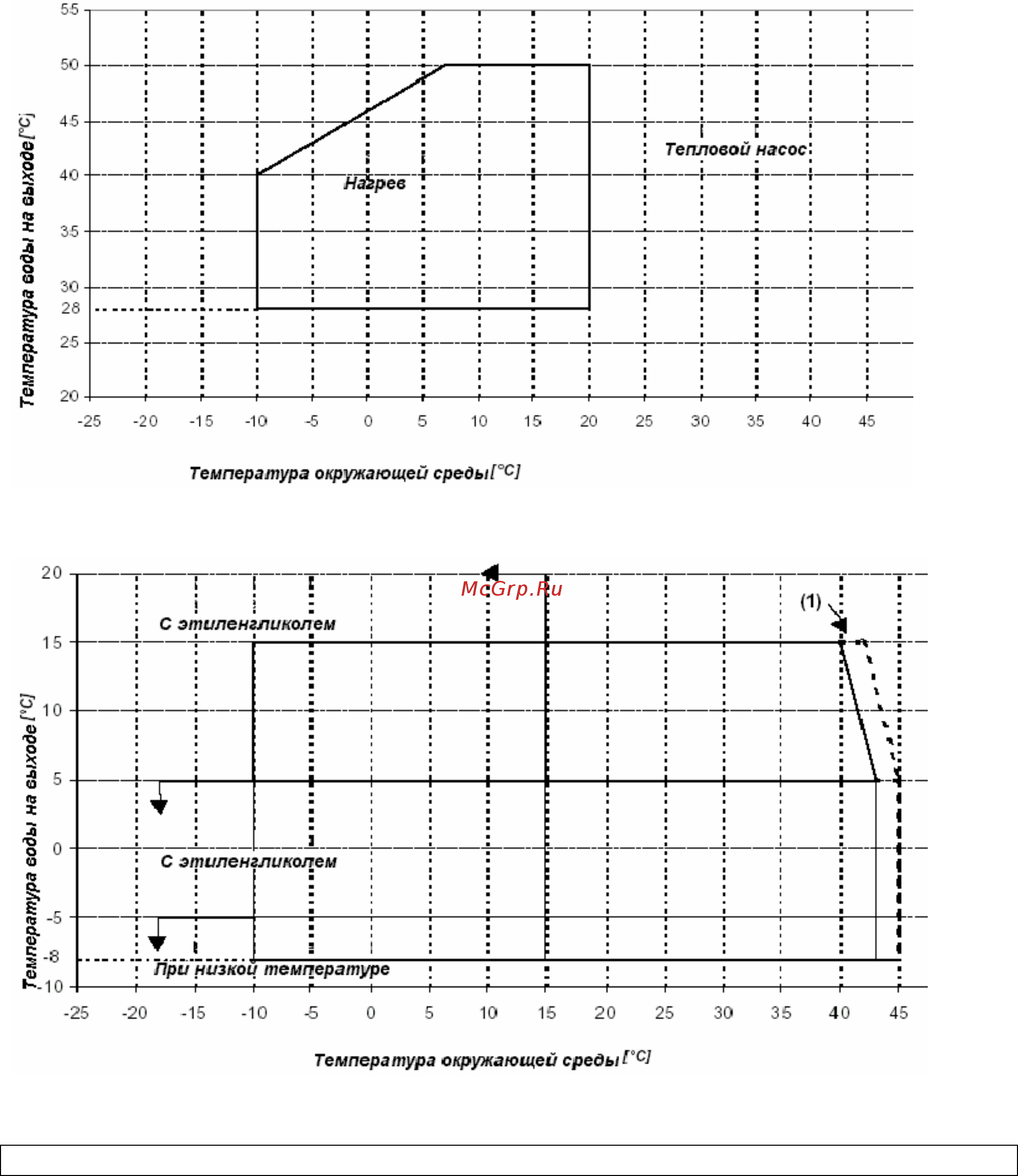

6.15.7 ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ РАБОЧИХ ПАРАМЕТРОВ
риводимые графики иллюстрируют предельные режимы работы KAPPA V ECHOS в зависимости от
емпературы воды на выходе и температуры окружающей среды.
KAPPA V ECHOS - Refrigerant R407C
П
т
(1) Предельные значения при принудительном снижении производительности
Перепад температуры воды для всех моделей должен находиться в диапазоне от 4 до 7 °С
41
