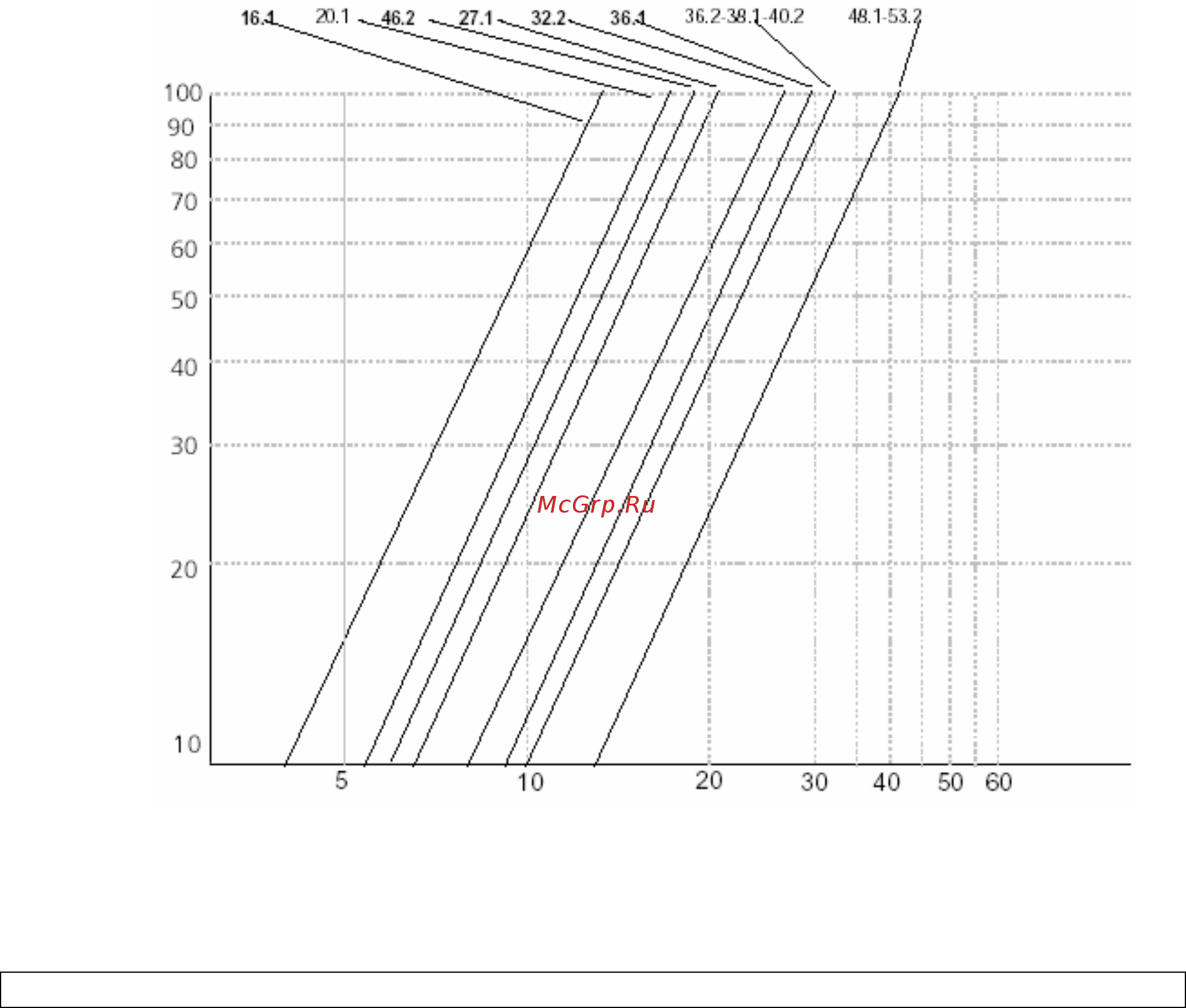

6.15.8 ПОТЕРИ ДАВЛЕНИЯ НА ИСПАРИТЕЛЕ
Перепад давления [кПа]
Расход воды [л/с]
Перепад температуры воды для всех моделей должен находиться в диапазоне от 4 до 7 °С
42
