6.15.9 Интерфейс пользователя Микропроцессор pCO
2
0 символов.
Дисплей, ЖК типа, имеет 4 строки по 2
Рис. 11

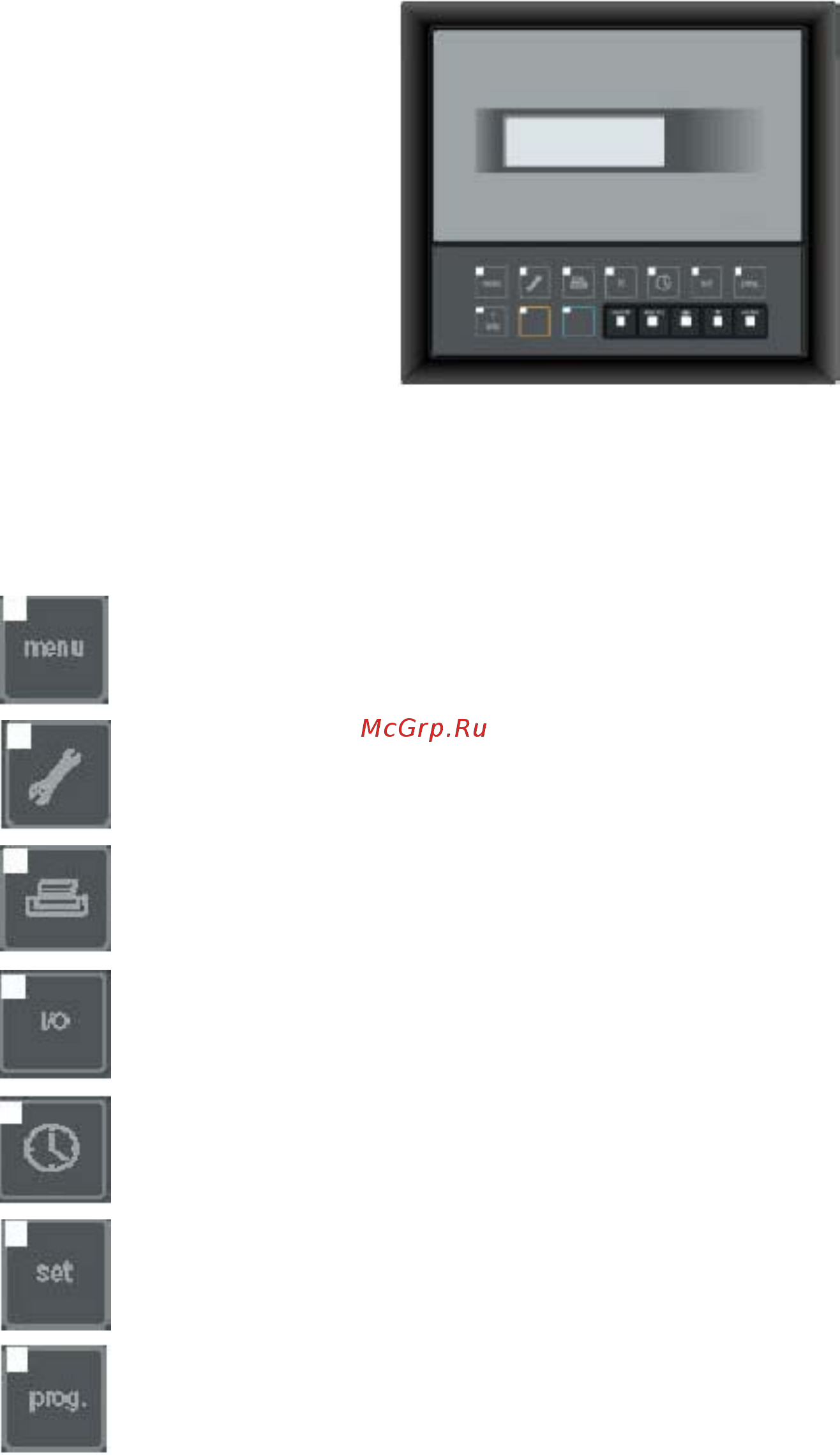

Управление установкой осуществляется при помощи следующих кнопок:
Меню: Нажатие возвращает к исходному меню
Обслуживание: Для открывания меню обслуживания
Печать: Не используется
Вход / Выход: Открывает меню состояния цифровых входов и выходов,
а также значений, считанных на аналоговых входах и выходах
Часы (таймер): Открывает меню времени
Установка заданий: Открывает меню редактирования рабочих параметров
Программирование: Открывает сервисное меню
