C.I.B. UNIGAS - M039166ND
32
ДАВЛЕНИЕ ТОПЛИВА НА ФОРСУНКЕ = 20 бар

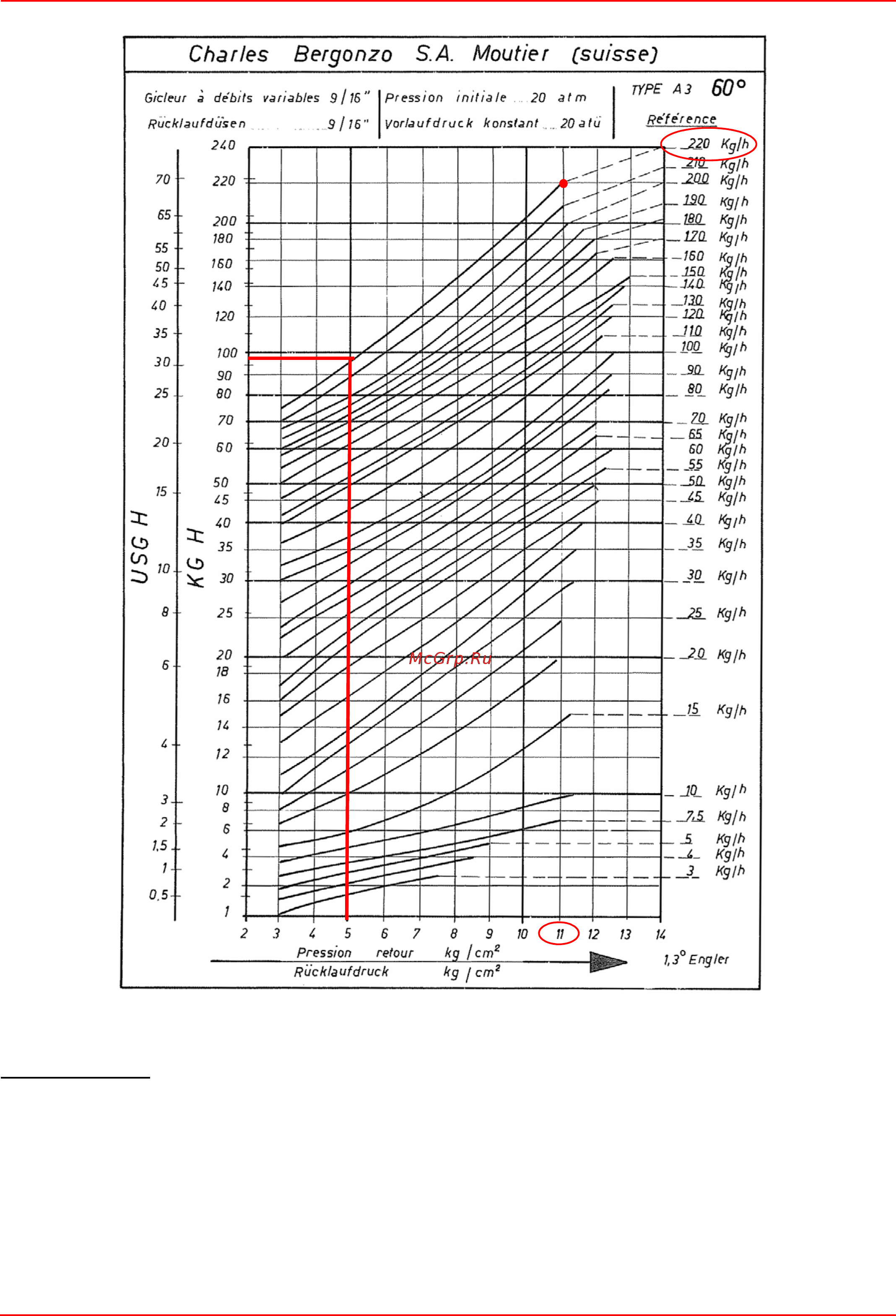

Пример (Bergonzo):
если горелка укомплектована форсункой, с расходом, равным 220 кг/час, то максимальное давление
обратного хода топлива регулируется примерно на 11 бар, имея на подаче давление в 20 бар: при таких условиях достигается
расход в 220 кг/час. Если же необходимо на обратном ходе иметь давление, равное 5 барам, то нужно воздействовать на
регулировочный винт регулятора давления.
Получаемый
расход будет составлять примерно 95 кг/час (см. пример, приведенный далее в графике).
