C.I.B. UNIGAS - M039166ND
33
Рис. 22

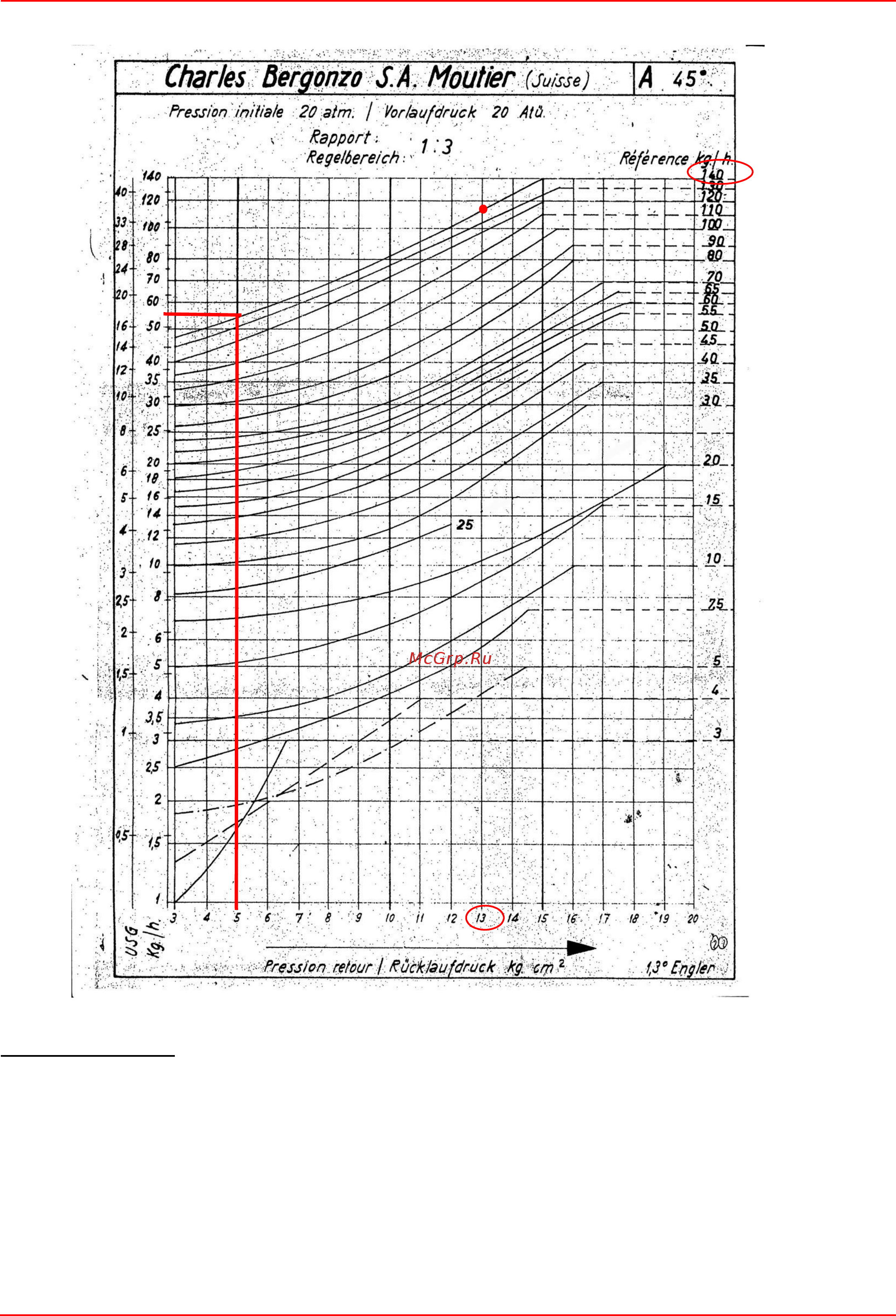

Пример (Bergonzo 45°):
если горелка укомплектована форсункой, с расходом, равным 140 кг/час, то максимальное давление
обратного хода топлива регулируется примерно на 13 бар, имея на подаче давление в 20 бар: при таких условиях достигается
расход в 110 кг/час. Если же необходимо на обратном ходе иметь давление, равное 5 барам, то нужно воздействовать на
регулировочный винт регулятора давления.
Получаемый
расход будет составлять примерно 55 кг/час (см. пример, приведенный далее в графике).
