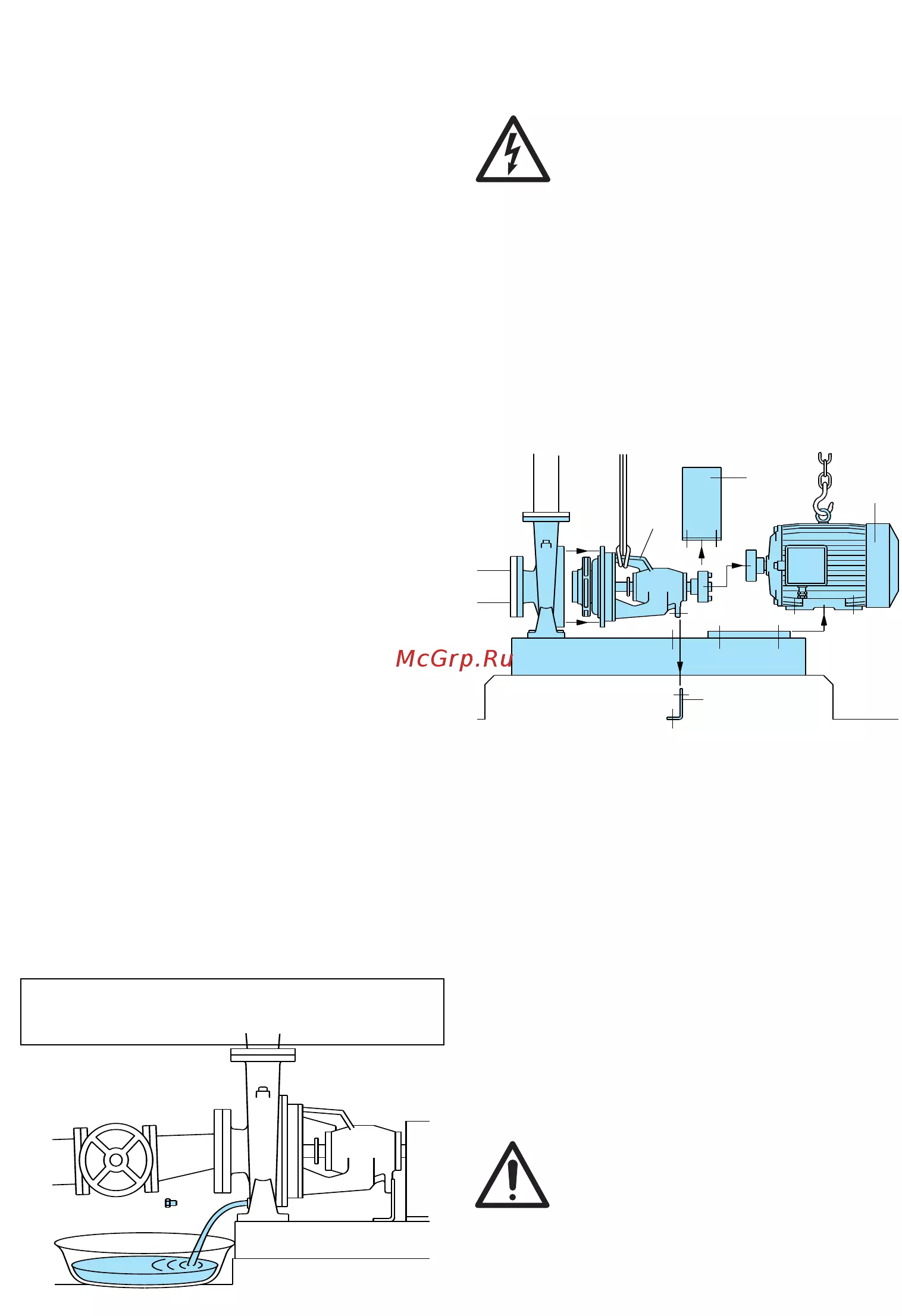

Bei Ausrichtungsarbeiten werden vor Leitungsan schluß die Schrauben des Stützfußes gelöst um Spannungen oder Verschiebungen der Achsenhö he zu vermeiden Erst nach Beendigung der Aus richtung bei der die zwischen Pumpengehäusefüße und Grundplatte positionierten Schrauben angezo gen werden wird der Stützfuß auf die Grundplatte getrimmt und mit dem Lagerträger verbunden Zuerst werden die Schrauben zwischen Stützfuß und Grund platte dann die Schraube zwischen Stützfuß und La gerträger befestigt So kann die Ausrichtung nicht durch den Stützfuß verändert werden Nach der Ausrichtung ist vor me der Kupplungsschutz Berührungsschutz A A Inbetriebnah einzusetzen 5 Elektrischer Anschluß Der elektrische Anschluß ist von Fachper sonal unter Beachtung der örtlichen Vor schriften auszuführen Sicherheitsvorschriften befolgen Schutzleiter anschließen Netzspannung und frequenz mit den Angaben auf dem Typenschild vergleichen und Speiseleiter gemäß den Typenschild Angaben und eventuellen Angaben in der Motor Betriebsanleitung wenn mitgeliefert anschließen Mit Motorleistung 5 5 kW Direktanlauf ver meiden Schaltkasten mit Stern Dreieck Anlauf oder eine andere Anlaßeinrichtung vorsehen Es ist eine Vorrichtung zur Abschaltung jeder Phase vom Netz Schalter mit einem Öffnungsab stand der Kontakte von mindestens 3 mm zu instal lieren Es ist ein Motorschutzschalter gemäß der Stromauf nahme laut Typenschild vorzusehen ACHTUNG Die Pumpe darf nicht ohne Flüs sigkeitsfüllung auch nicht probeweise betrie ben werden Vor der Inbetriebnahme muß die Pumpe mit dem Fördermedium vollständig aufgefüllt werden Bei Installation der Pumpe über dem Wasserspie gel Saugbetrieb Abb 4 oder mit zur Öffnung des Rückschlagventils ungenügender Zulaufhöhe weni ger als 1 m ist die Saugleitung und die Pumpe durch den Entlüftungsanschluß mit Verschlußschraube zu verschließe Abb 8 Die Pumpe wird mit geschlossenem Absperr schieber in der Druckleitung gestartet Dann wird der Absperrschieber langsam geöffnet und der Betriebspunkt innerhalb der auf dem Typen schild angegebenen Grenzwerte eingestellt A Niemals die Pumpe länger als fünf Minu ten gegen geschlossenen Absperrschie ber laufen lassen Es ist zu überprüfen daß die Drehrichtung mit der Pfeilrichtung auf dem Pumpengehaüse über einstimmt Bei falscher Drehrichtung den Motor abschalten und zwei beliebige Phasen vertauschen 6 1 Betriebsstop Absperrschieber in Druckleitung Rückschlagventil fehlt Absperrschieber in Saugleitung Fußventil fehlt Motor abschalten schließen wenn schließen wenn 7 Kontrollen und Wartung Kontrollieren daß die Pumpe innerhalb des eigenen Leistungsbereichs arbeitet und daß die auf dem Typenschild angegebene Stromaufnahme nicht überschritten wird Ausrichtung der Kupplung überprüfen siehe Kapitel 4 7 1 Pumpen mit Gleitringdichtung 6 Inbetriebnahme zu füllen Abt Wenn der Wasserspiegel auf der Saugseite oberhalb der Pumpe ist Zulaufbetrieb Absperrschieber in der Zulaufleitung langsam und vollständig öffnen um die Pumpe zu füllen Dabei Schieber in der Druckleitung öffnen damit die Luft entweichen kann Absperrschieber in der Druckleitung vollständig schließen und Zulaufdruck kontrollieren um sich zu versichern daß der maximale Enddruck nach Inbetriebnahme nicht über 10 bar liegen kann t Die Gleitringdichtung erfordert keine Wartungsar beiten Abgesehen von möglichen Anfangsverlusten nach der Inbetriebnahme muß die Gleitringdichtung auf der Welle ohne Verlust arbeiten Trockenbetrieb vermeiden Wenn ein sich graduell erhöhender Flüssigkeitsver lust festgestellt wird muß ein Austausch der Gleit ringdichtung vorgenommen werden siehe Kap 8 Sich versichern daß die Feder der neuen Dichtung die Windungsrichtung im Uhrzeigersinn hat vom Gegenring in Richtung Gleitring gesehen und der Wellen Drehrichtung entspricht Sich versichern daß alle Teile die mit der Dichtung in Kontakt kommen sauber sind und daß keine schar fen Kanten oder Grate auf den Absenkungen für das Einsetzen der elastischen Dichtungsringe in ihren Sitz auf der festen Seite und auf der Welle oder der Wel lenschutzhülse vorhanden sind ACHTUNG Die Dichtungsringe aus EPDM Kautschuk dürfen auf keinen Fall mit Öl oder Fett in Berührung kommen Um die Montage zu erleich tern werden die Sitze und die Dichtungsringe mit Wasser oder mit einer anderen Flüssigkeit geschmiert die mit dem Material der elastischen Dichtungsringe kompatibel ist 17
