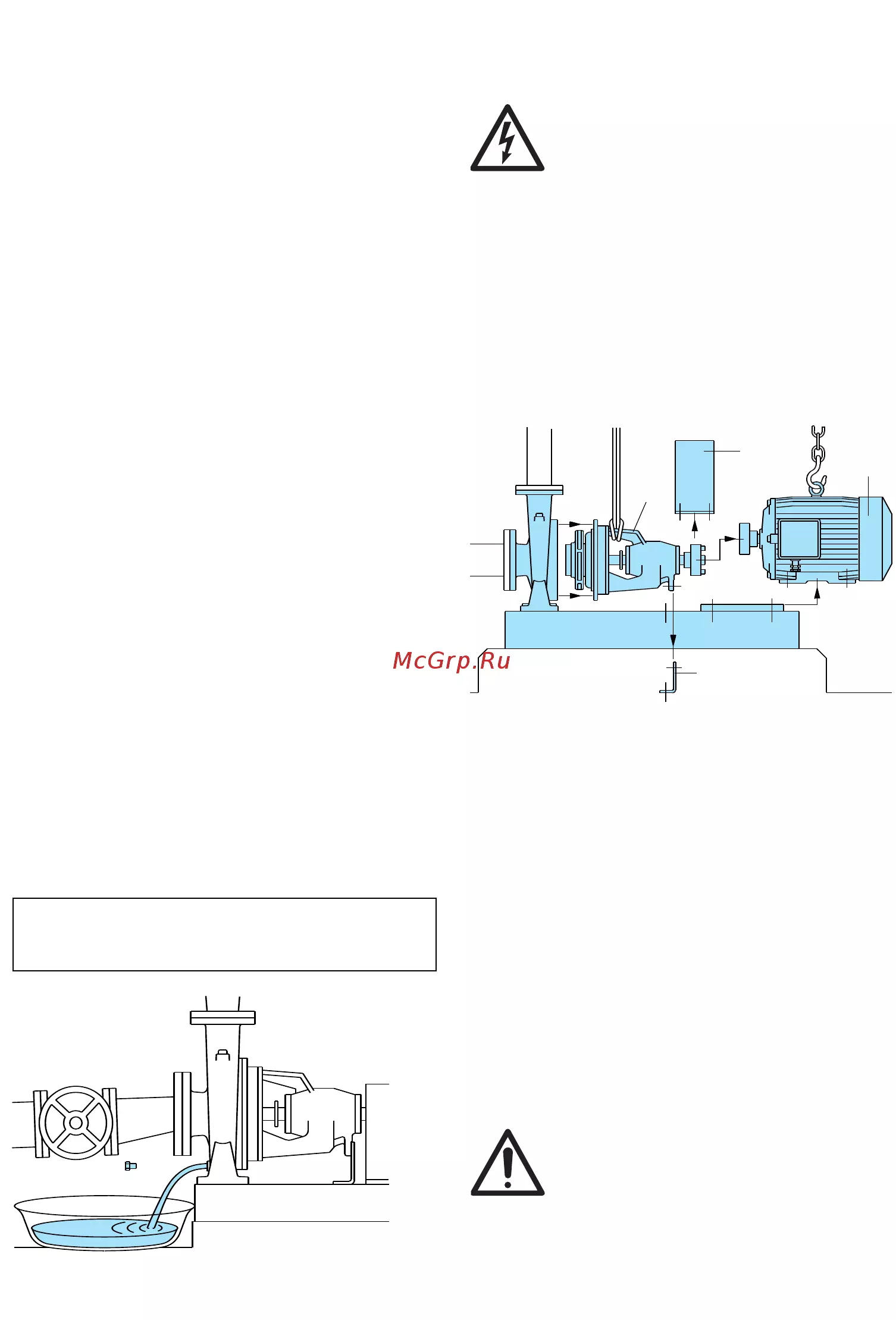

A A Dopo l allineamento prima dell avvia mento applicare la protezione giunto protezione anti infortunistica contro il contatto 5 Collegamento elettrico ll collegamento elettrico deve essere ese guito da un elettricista qualificato nel ri spetto delle prescrizioni locali Seguire le norme di sicurezza Eseguire il collegamento a terra Confrontare la frequenza e la tensione di rete con i dati di targa e collegare i morsetti secondo i dati di targa e le eventuali altre indicazioni nelle istru zioni per l uso del motore se fomite Con motori di potenza 5 5 kW evitare l avviamen to diretto Prevedere un quadro con avviamento stella triangolo o altro dispositivo di avviamento Installare un dispositivo per la onnipolare disinserzione dalla rete interruttore per scolle gare la pompa dall alimentazione con una distan za di apertura dei contatti di almeno 3 mm Installare un rente di targa adeguato salvamotore come da cor 6 Avviamento ATTENZIONE evitare assolutamente il funzio namento a secco neanche per prova Avviare la pompa solo dopo averla riempita completamente di liquido ______________________________ Con la pompa sopra il livello dell acqua da sol levare funzionamento in aspirazione fig 4 o con un battente insufficiente inferiore a 1 m per aprire la valvola di non ritorno riempire il tubo aspirante e la pompa attraverso l apposito foro fig 8 da richiudere con il tappo filettato Avviare la pompa con la saracinesca in man data chiusa Aprire poi lentamente la saracine sca in mandata regolando il punto di funziona mento entro i limiti indicati in targa A Non fare mai funzionare la pompa per più di cinque minuti con saracinesca chiusa Verificare che il senso di rotazione corrisponda a quello indicato dalla freccia sul corpo pompa in caso contrario togliere l alimentazione elettrica e invertire fra loro i collegamenti di due fasi 6 1 Arresto Chiudere la saracinesca in mandata in assenza di valvola di ritegno Chiudere la saracinesca in aspirazione in assenza di valvola di fondo Togliere l alimentazione elettrica 7 Controlli e manutenzione Controllare che l elettropompa lavori nel suo campo di prestazioni e che non venga superata la corrente assorbita indicata in targa Controllare tolo 4 l allineamento del giunto vedere capi 7 1 Pompe con tenuta meccanica La tenuta meccanica non richiede manutenzione Salvo possibili perdite iniziali dopo il primo avvia mento la tenuta meccanica sull albero deve fun zionare senza perdite Evitare il funzionamento a secco Quando si manifesta una perdita che aumenta gra datamente occorre procedere alla sostituzione della tenuta meccanica vedere cap 8 Assicurarsi che la molla della nuova tenuta abbia il senso di avvolgimento orario guardando la tenuta dall anello stazionario adatto al senso di rotazio ne dell albero Accertarsi della pulizia di tutte le parti con le quali la tenuta viene a contatto e dell assenza di bave o spigoli taglienti sugli smussi d invito per rinfilo degli anelli elastici di tenuta nella sede della parte fissa e sull albero o camicia di protezione ATTENZIONE gli anelli di tenuta in EPDM Etilene Propilene non possono in nessun caso venire a contatto con olio o grasso Per facilitare il montaggio lubrificare le sedi e gli anelli con acqua o altro liquido compatibile con il mate riale degli anelli di tenuta Con il livello dell acqua in aspirazione sopra la pompa funzionamento sotto battente riempi re la pompa aprendo lentamente e completamente la saracinesca nel tubo di arrivo tenendo aperta la saracinesca in mandata per far uscire l aria Chiudere completamente la saracinesca in man data e controllare la pressione del battente per accertarsi che la pressione finale massima non sia poi superiore a 10 bar Usare le necessarie precauzioni per giare le superfici di tenuta con colpi od urti non danneg 7 2 Pompe con tenuta a treccia Al primo avviamento allentare leggermente il premitreccia in modo che la guarnizione venga de compressa Successivamente regolare il premitreccia fino ad ottenere il normale gocciolamento indice di una regolare lubrificazione della tenuta 7
