![CALPEDA N4 80-315A [4/44] Secondo norma europea en 733](/views2/1461296/page4/bg4.png)
Содержание
- Bombas centrifugas horizontales con aspiración axial pn 10 y soporte p.1
- Original operating instructions p.1
- Первоначальные инструкции по эксплуатации p.1
- Pompes centrifuges horizontales à aspiration axiale pn 10 avec palier p.1
- Pompe centrifughe orizzontali ad aspirazione assiale pn 10 con sopporto p.1
- Original drift installationsanvisningar p.1
- Original betriebsanleitung p.1
- Istruzioni originali per l uso p.1
- Instructions originales pour l utilisation p.1
- Instrucciones originales de uso p.1
- I calpeda p.1
- Horizontale kreiselpumpen mit axialem eintritt pn 10 mit lagerträger p.1
- Horizontal end suction centrifugal pumps pn 10 with bearing bracket p.1
- Horisontal axial sugs centrifugalpumpar pn 10 med lagerbock p.1
- Всасывающие горизонтальные центробежные насосы pn10 с опорой p.1
- Table of contents english sommaire français p.2
- Read and follow all instructions p.2
- Lire toutes les instructions et s y conformer p.2
- Leggere e seguire tutte le istruzioni p.2
- Indice italiano inhaltsverzeichnis deutsch p.2
- Alle anleitungen aufmerksam lesen und befolgen p.2
- Внимательно прочтите и p.3
- Соблюдайте данные инструкции p.3
- Раздел p.3
- Índice español содержание русский i p.3
- Leer y seguir todas las instrucciones p.3
- Innehâllsfôrteckning svenska p.3
- Fòlj noggrant nedanstàende instruktioner p.3
- Condizioni d impiego p.4
- Secondo norma europea en 733 p.4
- Pompe centrifughe orizzontali ad aspirazione assiale pn 10 con sopporto p.4
- Istruzioni per l uso p.4
- Installazione p.4
- Fondazione p.4
- Tubazioni p.5
- N eupex p.5
- Gruppo pompa motore con giunto p.5
- Collegamento delle tubazioni p.5
- Allineamento del gruppo pompa motore p.5
- Sostegno aggiunto del sopporto p.6
- Rex viva p.6
- Gruppo pompa motore con giunto p.6
- Collegamento elettrico p.7
- Avviamento p.7
- Arresto p.7
- Pompe con tenuta meccanica p.7
- Pompe con tenuta a treccia p.7
- Controlli e manutenzione p.7
- Smontaggio p.8
- Ricambi p.8
- Pompa inattiva p.8
- Cuscinetti a sfere e lubrificazione p.8
- Operating instructions p.9
- Operating conditions p.9
- Installation p.9
- In accordance with european standard en 733 p.9
- Horizontal end suction centrifugal pumps pn 10 with bearing bracket p.9
- Foundation p.9
- Coupling p.10
- Connecting the pipe work p.10
- Alignment of pump motor unit p.10
- Pump motor unit with n eupex p.10
- Pipe work p.10
- Pump motor unit with rex viva p.11
- Extra support for bearing housing p.11
- Coupling p.11
- Stopping p.12
- Starting___________________________ p.12
- Pumps with mechanical seal p.12
- Periodical checks and maintenance p.12
- Electrical connection p.12
- Spare parts p.13
- Disassembly p.13
- When the pump is not in use p.13
- Pumps with stuffing box p.13
- Ball bearings and lubrication p.13
- Anwendungsbereich p.14
- Nach europäischer norm en 733 p.14
- Horizontale kreiselpumpen mit axialem eintritt pn 10 mit lagerträger p.14
- Fundamentgestaltung p.14
- Betriebsanleitung p.14
- Aufstellung p.14
- Rohrleitungen anschluß p.15
- Rohrleitungen p.15
- Pumpen motor einheit mit n eupex p.15
- Kupplung p.15
- Ausrichten des pumpen motor aggregats p.15
- Zusätzliche unterstützung des p.16
- Viva kupplung p.16
- Pumpen motor einheit mit rex p.16
- Lagerträgers p.16
- Elektrischer anschluß p.17
- Betriebsstop p.17
- Pumpen mit gleitringdichtung p.17
- Kontrollen und wartung p.17
- Inbetriebnahme p.17
- Pumpen mit stopfbuchspackung p.18
- Lager und schmierung p.18
- Inaktive pumpe p.18
- Ersatzteile p.18
- Demontage p.18
- Pompes centrifuges horizontales à aspiration axiale pn 10 avec palier p.19
- Selon la norme européenne en 733 p.19
- Instructions pour l utilisation p.19
- Installation p.19
- Fondation p.19
- Conditions d utilisation p.19
- Groupe pompe arbre nu moteur sur châssis accouplement n eupex p.20
- Alignement du groupe pompe moteur p.20
- Tuyauteries p.20
- Raccordement des tuyauteries p.20
- Support supplémentaire du loge p.21
- Ment de palier p.21
- Groupe pompe arbre nu moteur sur châssis accouplement rex viva p.21
- Pompes à étanchéité mécanique p.22
- Pompes à presse étoupe p.22
- Mise en route p.22
- Contrôles de routine et entretien p.22
- Branchement électrique p.22
- Arrêt p.22
- Roulements à billes et lubrification p.23
- Pompe à l arrêt p.23
- Pièces de rechange p.23
- Démontage p.23
- Bombas centrifugas horizontales con aspiración axial pn 10 con soporte p.24
- Según norma europea en 733 p.24
- Instrucciones de uso p.24
- Instalación p.24
- Condiciones de empleo p.24
- Cimentación p.24
- Unión de los tubos p.25
- Miento n eupex p.25
- Instalación de tubos p.25
- Grupo bomba motor con acopla p.25
- Alineamiento del grupo bomba p.25
- Miento rex viva p.26
- Grupo bomba motor con acopla p.26
- Apoyo añadido al soporte p.26
- Conexionado eléctrico p.27
- Bombas con prensa estopa p.27
- Bombas con cierre mecánico p.27
- Puesta en marcha p.27
- Parada p.27
- Control y mantenimiento p.27
- Rodamientos de bolas y lubricación p.28
- Recambios p.28
- Desmontaje p.28
- Bomba inactiva p.28
- Installation p.29
- Horisontal axial sugs centrifulgalpumpar pn 10 med lagerbock p.29
- Förutsättningar p.29
- Fundament p.29
- Enligt europastandard en 733 p.29
- Drift installationsanvisningar p.29
- Pump motor enhet med n eupex p.30
- Koppling p.30
- Anslutning av rorledningar p.30
- Uppriktning av pump och motor p.30
- Rorledningar p.30
- Pump motor enhet med rex viva p.31
- Koppling p.31
- Extra stöd för lagerbocken p.31
- Uppstart p.32
- Stopp av pumpen p.32
- Pump med packbox p.32
- Pump med mekanisk axeltätning p.32
- Periodiskt kontroll och skötsel p.32
- Elanslutning p.32
- Reservdelar p.33
- Kullager och smôrjning p.33
- Driftuppehâll p.33
- Demontering p.33
- Всасывающие горизонтальные центробежные насосы рм10 с опорой p.34
- Установка p.34
- Условия эксплуатации p.34
- Разработаны в соответствии с европейским стандартом еы 733 p.34
- Основание p.34
- Инструкции по эксплуатации p.34
- Насосный агрегат с муфтой p.35
- Центрование двигатель насосного агрегата p.35
- Трубы p.35
- Подсоединение труб p.35
- М еирех p.35
- Насосный агрегат с муфтой rex p.36
- Дополнительное крепление опоры p.36
- Подключение электрических частей p.37
- Осмотр и технический уход p.37
- Насосы с сальниковой набивкой p.37
- Насосы с механическим уплотнением p.37
- Запуск___________________________ p.37
- Остановка насоса p.37
- Шариковые подшипники и смазка p.38
- Разборка p.38
- Простои p.38
- Запасные части p.38
- Sezioni e p.39
- Denominazione delle parti p.39
- Des pièces p.40
- Cross section drawings 10 schnittzeichnungen p.40
- Coupes et désignations p.40
- And designation of parts und teile benennung p.40
- Sprängskiss samt 10 чертежи в разрезах и p.41
- Sección y denominación p.41
- De las partes p.41
- Beskrivning av reservdelen наименования различных p.41
- Частей агрегата p.41
- Uygunluk beyani p.43
- Conformiteitsverklaring p.43
- Ahaqih lymoqnlal p.43
- Calpeda p.44
Похожие устройства
-
CALPEDA N4 150-400AТехнические данные -
CALPEDA N4 150-400AИнструкция по эксплуатации -
CALPEDA N4 150-400BТехнические данные
-
CALPEDA N4 150-400BИнструкция по эксплуатации
-
CALPEDA N4 150-400CТехнические данные
-
CALPEDA N4 150-400CИнструкция по эксплуатации
-
CALPEDA N4 150-315AТехнические данные
-
CALPEDA N4 150-315AИнструкция по эксплуатации
-
CALPEDA N4 150-315BТехнические данные
-
CALPEDA N4 150-315BИнструкция по эксплуатации
-
CALPEDA N4 150-315CТехнические данные
-
CALPEDA N4 150-315CИнструкция по эксплуатации

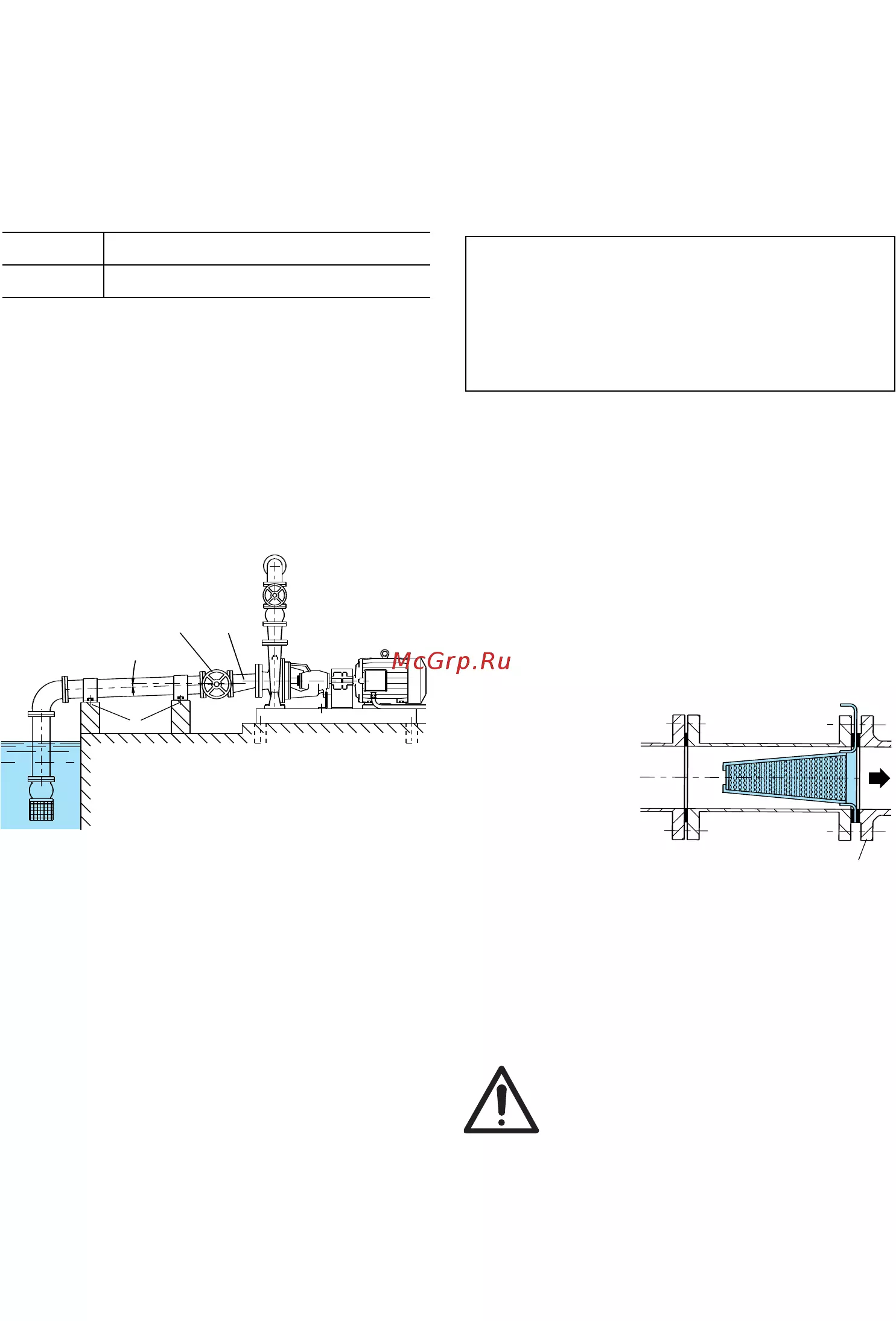

Pompe centrifughe orizzontali ad aspirazione assiale PN 10 con sopporto Secondo norma europea EN 733 N N4 ISTRUZIONI PER L USO 1 Condizioni d impiego Esecuzione normale Per liquidi puliti senza parti abrasive non esplo sivi non aggressivi per i materiali della pompa Temperatura massima liquido 90 C Pressione finale massima ammessa nel corpo pompa 10 bar Temperatura massima ambiente 40 C Velocità di rotazione nominale 50 Hz N 2900 1 min N4 1450 1 min Velocità di rotazione massima ammessa vedere tabella a pag 7 Potenza nominale motore N 2900 1 min fino a kW N4 1450 1 min fino a kW Pressione sonora dB A max Avviamento ora max 2 Installazione Le pompe N N4 con prestazioni nominali e dimensioni principali secondo EN 733 sono pre viste per l accoppiamento a motori elettrici stan dard in forma costruttiva IM B3 IEC 34 7 IEC 72 tramite piastra di base e giunto elastico di trasci namento I gruppi pompa motore sono previsti per l installazione orizzontale Sollevare e trasportare il gruppo pompa motore come indicato in fig 1 re protetto dalle intemperie e dall esposizione al sole Evitare che vi siano ostacoli per la ventila zione del motore e prevedere che siano possibili ispezioni e manutenzioni durante il funzionamento 2 1 Fondazione I gruppi più piccoli sono montati su piastra di base di profilato monolitico di grande rigidità torsionale Con questa esecuzione con gruppi da installare di peso contenuto e prevedendo scarsi carichi attraverso le tubazioni non è indispensabile un basamento di fondazione Un basamento di fondazione rialzato renderà pe rò più agevole lo svuotamento del corpo pompa e servirà come rialzo di sicurezza quando esiste il pericolo di allagamento del pavimento Quando i gruppi più piccoli su piastre di profilato monolitico sono piazzati direttamente sul pavi mento è sufficiente annegare nel cemento solo i bulloni di fondazione fig 2 493038 Fig 2 Fondazione per gruppo su piastra di base di profilato monolitico Per i gruppi più grandi in particolare quelli su pia stra di base di profilati saldati occorre un basa mento di fondazione in calcestruzzo rinforzato con acciaio per sopportare tutte le sollecitazioni che derivano dal gruppo e dalle tubazioni mante nere l allineamento ed evitare vibrazioni dellelettropompa vedere anche capitoli 3 1 4 Posizionare il gruppo sopportando la piastra di base con spessore o cunei per ottenere la oriz zontalità con l aiuto di livella a bolla d acqua lasciando tra piastra e superficie ruvida della fon dazione uno spazio di 25 50 mm per la colata di cemento liquido di fissaggio Con le piastre di profilati saldati è sufficiente che la colata di cemento superi leggermente la parte inferiore quanto basta ad annegare i bulloni di ancoraggio ed assicurare una base stabile con una uniforme distribuzione del carico sulla super Fig 1 Imbracatura con funi per sollevamento gruppo pompa motore La pompa deve essere installata il più vicino pos sibile al punto di prelevamento del liquido tenere presente il valore NPSH Normalmente il gruppo pompa motore deve esse4 Solo quando il cemento ha fatto mente almeno 48 ore dopo la uniformemente i bulloni di fondazione presa normal colata serrare
