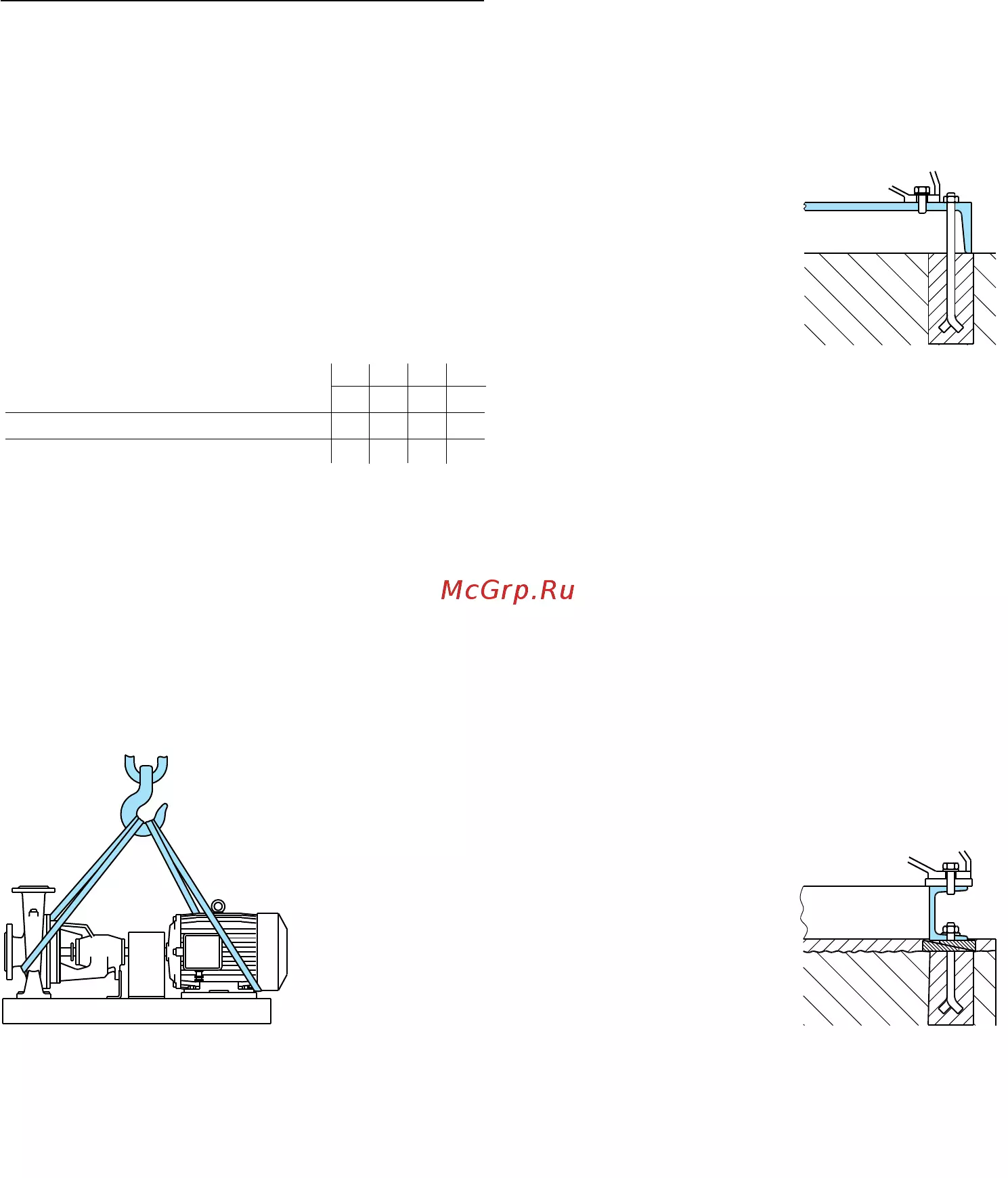

Es sind Vorsichtsmaßnahmen einzuleiten damit die Dichtungsoberflächen nicht durch Schläge oder Stöße beschädigt werden 7 2 Pumpen mit Stopfbuchspackung Bei der Inbetriebnahme wird die Stopfbuchsbrille leicht gelöst damit die Dichtung dekomprimiert wird Anschließend wird die Stopfbuchsbrille soweit ein gestellt bis der normale Tropfindex einer regulären Dichtungsschmierung erreicht ist Die Stopfbuchspackung muß ausgetauscht werden wenn sich ihre Dichteigenschaften deutlich vermindern Eine zu komprrimierte verhärtete oder trockene Packung verursacht eine Abnutzung der Wellen schutzhülse 7 3 Lager und Schmierung Für den Motor siehe separate Betriebsanleitung wenn mitgeliefert Die Lager der Pumpe sind mit hochwertigem Lager fett auf Lithium Seifenbasis geschmiert Die erste im Werk ausgeführte Schmierung sollte für 5 000 Betriebsstunden ausreichen Nach diesem Zeitraum sollte die Welle mit den Lagern zur Kon trolle und Reinigung Verdünnerwäsche von Lager Deckel und Lagerträger demontiert und mit neuem Fett geschmiert werden Bei anspruchsvollen Betriebsbedingungen über acht Betriebsstunden täglich in staubigen oder feuchten Räumen bei hohen Raumtemperaturen sollte eine Neuschmierung Fettnachfüllung über die entspre chenden Fettpunkte wenigsten alle sechs Monate bei einem Betrieb mit 2 900 3 600 U min und wenig stens einmal pro Jahr bei einem Betrieb mit 1 4501 800 U min vorgenommen werden Die Schmierung erfolgt bei laufendem Motor Die Tabelle auf Seite 42 gibt die Lagertypen der ver schiedenen Pumpen und die Schmiermittelmenge für eine Neuschmierung in Gramm g an Austausch der Lager siehe Kap 8 Mit einer Presse werden die Lager kalt auf die Welle montiert bzw nur der Innenring wird auf eine Höchst temperatur von 70 C erhitzt Dazu werden die Ober flächen der entsprechenden Lagersitze leicht eingeölt und ein weiches Metallrohr verwendet das nur auf den Innenring des zu montierenden Lagers angesetzt wird Bei besonders anspruchsvollen Betriebsbedin gungen werden Lager mit einem erhöhten Spiel C3 verwendet die mit einem Schmiermittel für die ent sprechenden Betriebstemperaturen geschmiert wer den Der Lagerproduzent ist zu Rate zu ziehen 7 4 Inaktive Pumpe ACHTUNG Wird die Pumpe nicht eingesetzt so muß sie bei Frostgefahr vollständig entleert werden Abb 9 Vor Neustart wird kontrolliert daß die Welle nicht durch Verunreinigungen Rost oder andere Ursa chen blockiert ist Das Pumpengehäuse wird voll ständig mit Flüssigkeit aufgefüllt Alle Arbeiten am Aggregat nur bei abgeschalteter Stromzufuhr durchführen nur die Einstellung der Stopfbuchsbrille Z Kap 7 2 und die Schmierung Kap 7 3 kann mit Vorsicht bei laufendem Motor ausgeführt werden 8 Demontage Vor der Demontage werden die Absperrschieber in der Saug und Druckleitung geschlossen und wird das Pumpengehäuse entleert Abb 9 Die Demontage des Motors und die Inspektion aller Innenteile kann ausgeführt werden ohne daß das Pumpengehäuse von der Rohrleitung abmontiert wird Abb 10 Abb 10 Demontage Ablauf Demontage Ablauf mit normaler Kupplung ohne Zwischenhülse Abb 10 1 Kupplungsschutz 2 Motor 3 Stützfuß des Lagerträgers wenn vorhanden 4 Muttern 14 28 abnehmen und die Lagerträger einheit mit Laufrad und Druckdeckel herausziehen Für Demontage und Neumontage muß die Bauweise in der Schnittzeichnung Seite 34 beach tet werden 9 Ersatzteile Bei eventueller Ersatzteil Bestellung bitte Daten auf dem Typenschild Teile Benennung Seite 34 und Teile Nummer nach Schnittbild Seite 34 angeben Wenn Pumpen zu inspektionieren oder reparieren sind müssen diese vor Versand Bereitstellung entleert sowie außen und innen sorgfältig gereinigt werden A Änderungen vorbehalten 18
