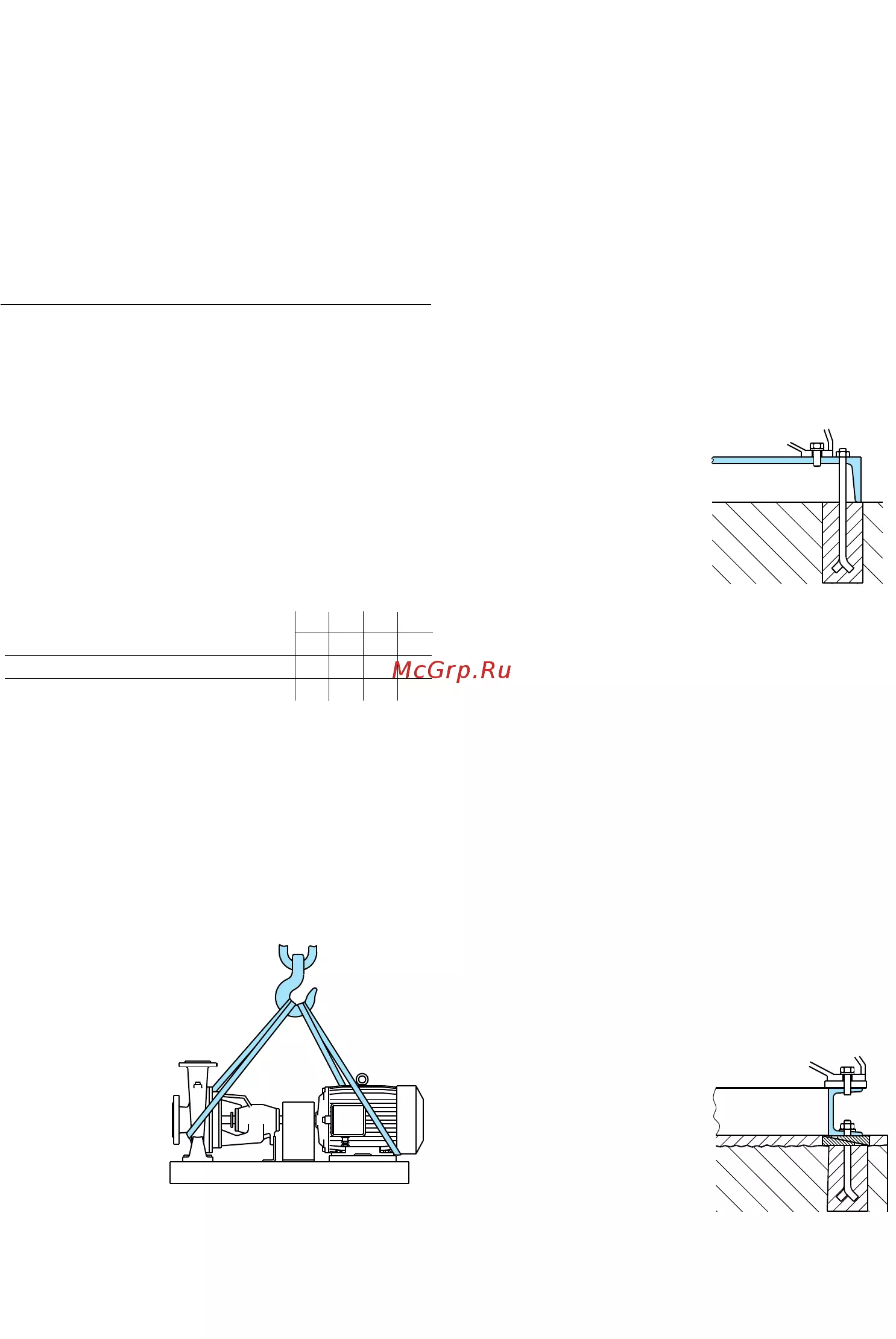

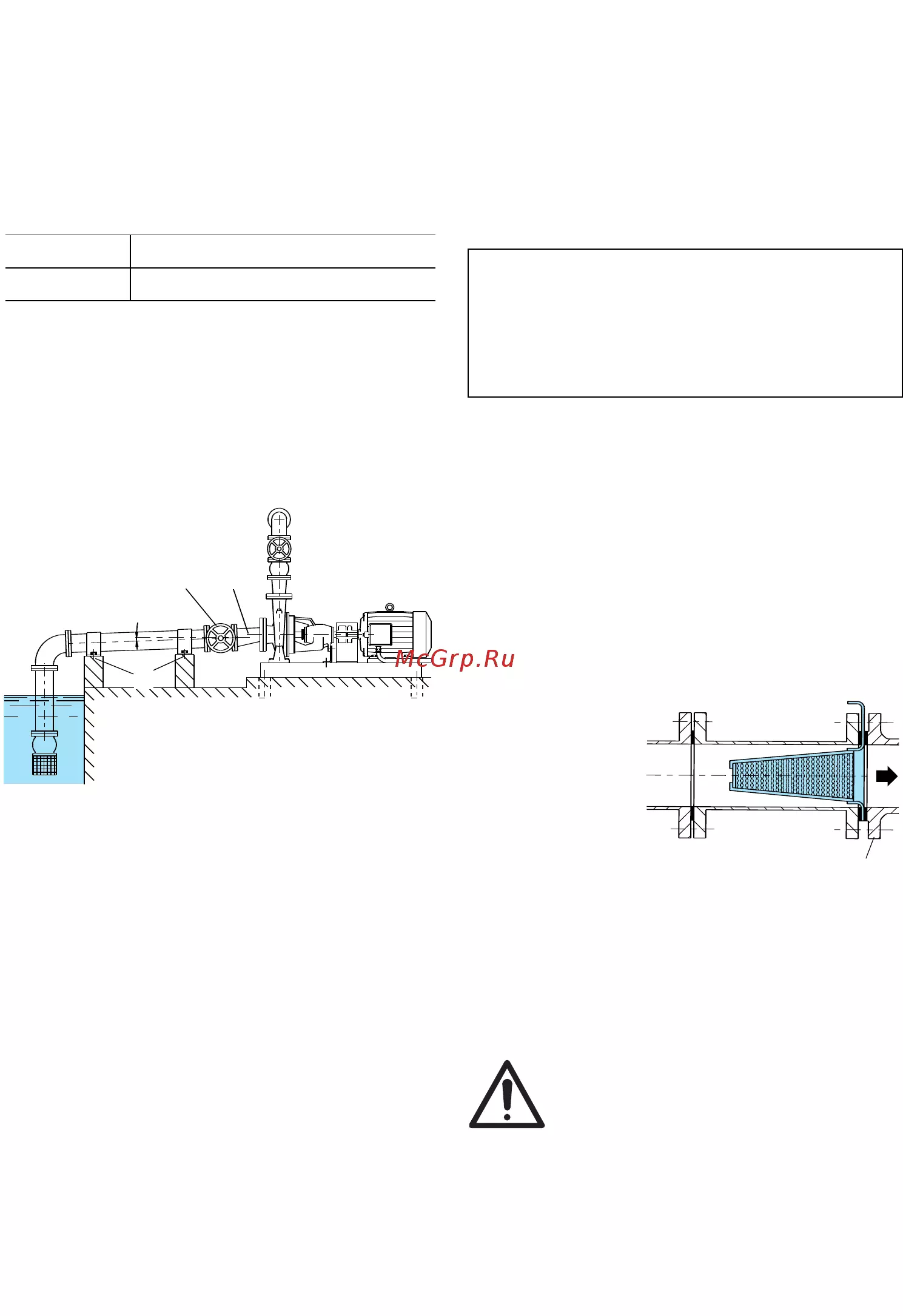

Всасывающие горизонтальные центробежные насосы РМ10 с опорой Обычно двигатель насосные агрегаты должны быть защищены от осадков и солнца Следите за тем чтобы не было препятствий для вентиляции двигателя и позаботьтесь о регулярном осмотре и тех обслуживании в течение работы агрегата Разработаны в соответствии с европейским стандартом ЕЫ 733 2 1 Основание N N4 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 1 Условия эксплуатации Стандартная модификация Для чистых невзрывоопасных и не агрессивных к материалам насоса жидкостей не содержащих абразивных примесей Максимальная температура жидкости 90 С Максимальное конечное давление допустимое в корпусе насоса 10 бар Максимальная температура воздуха 40 С Номинальная скорость вращения 50 Гц для серии N 2900 об мин для серии N4 1450 об мин Максимально допустимая скорость вращения см таблицу далее Номинальная мощность двигателя М 2900 об мин до кВт 2 2 7 5 30 75 М4 1450 об мин до кВт 7 5 30 75 Звуковое давление в дБ А макс Макс количество пусков в час 70 80 85 60 40 20 90 10 2 Установка Насосы серий N N4 с номинальными параметрами и основными размерами в соответствии со стандартом EN 733 разработаны для работы со стандартными электродвигателями типа IM ВЗ IEC 34 7 IEC 72 с которыми они соединяются через опорную плиту и удлинительное эластичное переходное устройство Такие двигатель насосные агрегаты устанавливаются в горизонтальном положении Поднятие и перемещение агрегатов производится Рис 1 Строповка канатами для поднятия двигательнасосного агрегата Насос устанавливается как можно ближе к точке всасывания жидкости учитывайте значение ЫРБН 34 Небольшие агрегаты устанавливаются на опорной плите из монолитного профиля с высокой устойчивостью к искривлению При данном исполнении небольшие агрегаты с предполагаемым низким расходом жидкости могут устанавливаться без фундаментного основания Однако выступающее над полом фундаментное основание облегчит слив жидкости из корпуса насоса и будет служить защитным устройством от возможных затоплений пола При установке небольших агрегатов непосредственно на полу достаточно закрепить в цементе пола фундаментные болты рис 2 Рис 2 Основание для агрегата на опорной плите из монолитного профиля Для более крупных агрегатов в частности для агрегатов на опорной плите из сварного профиля необходимо фундаментное основание из бетона со стальной арматурой для того чтобы выдержать все нагрузки происходящие от агрегата поддерживая при этом центровку электронасоса и предотвращая вибрацию электронасоса см также разделы 3 1 и 4 Поставьте агрегат в рабочее положение поддерживая опорную плиту на подкладках или клинышках для выставления горизонтального уровня используя уровень и оставляя при этом между опорной плитой и необработанной поверхностью фундамента промежуток в 25 50 мм для заливки закрепляющего цемента При использовании плит из сварного профиля достаточно чтобы уровень цемента слегка превысил уровень нижней части чтобы можно было погрузить анкерные болты и обеспечить с равномерным стабильную опору распределением нагрузки по опорной площади плиты рис 3 Рис 3 Фундамент для агрегата на опорной плите из сварного профиля 493 ва 1 Только после того как цемент схватится обычно минимум через 48 часов после заливки равномерно затяните анкерные болты
