05/2009 - Art. Nr. 4200 1018 5300A26
Общая информация

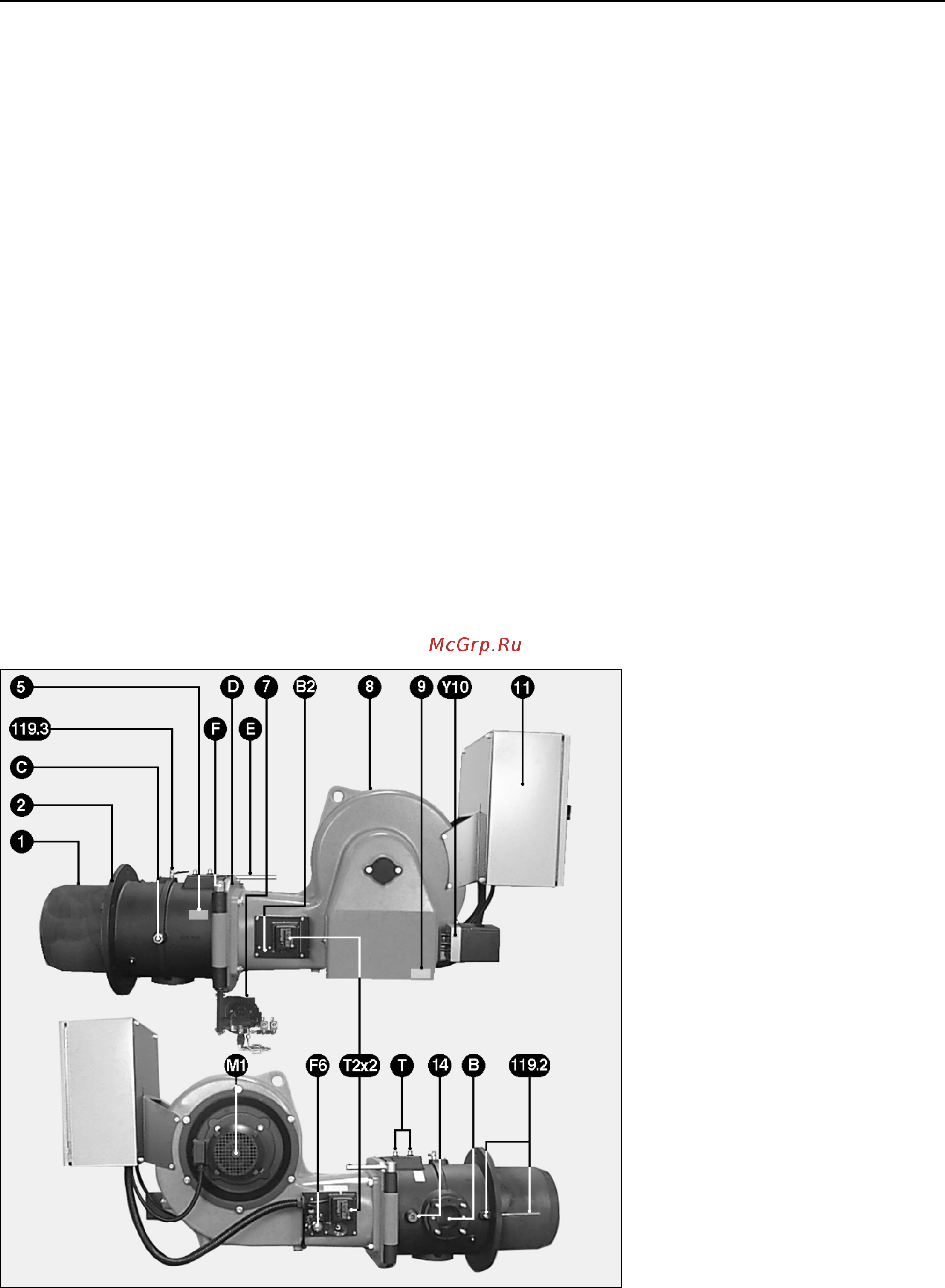

Общий вид
Пояснения
B Фланец для подключения
газовой арматуры
B2 Фотоэлемент
C Винт с гайкой для крепления
газоподводной линии
E-F-D Оси, подвижные,
фиксированные и для
стопорного винта
F6 Реле давления воздуха
M1 Двигатель воздуходувки
T Подача к соплу
T2x2 Трансформаторы розжига
y10 Серводвигатель
1 Жаровая труба
2 Фланец
5 Идентификационная
табличка головки горелки
7 Насос и клапаны
8 Корпус (горелка)
9 Идентификационная
табличка горелки
11 Распределительный шкаф с
панелью управления ТС
14 Отбор воздуха для
вентиляции люка котла
119.2 Точка измерения давления
в топочной камере pF
119.3 Точка измерения давления
воздуха pL
