05/2009 - Art. Nr. 4200 1018 5300A36

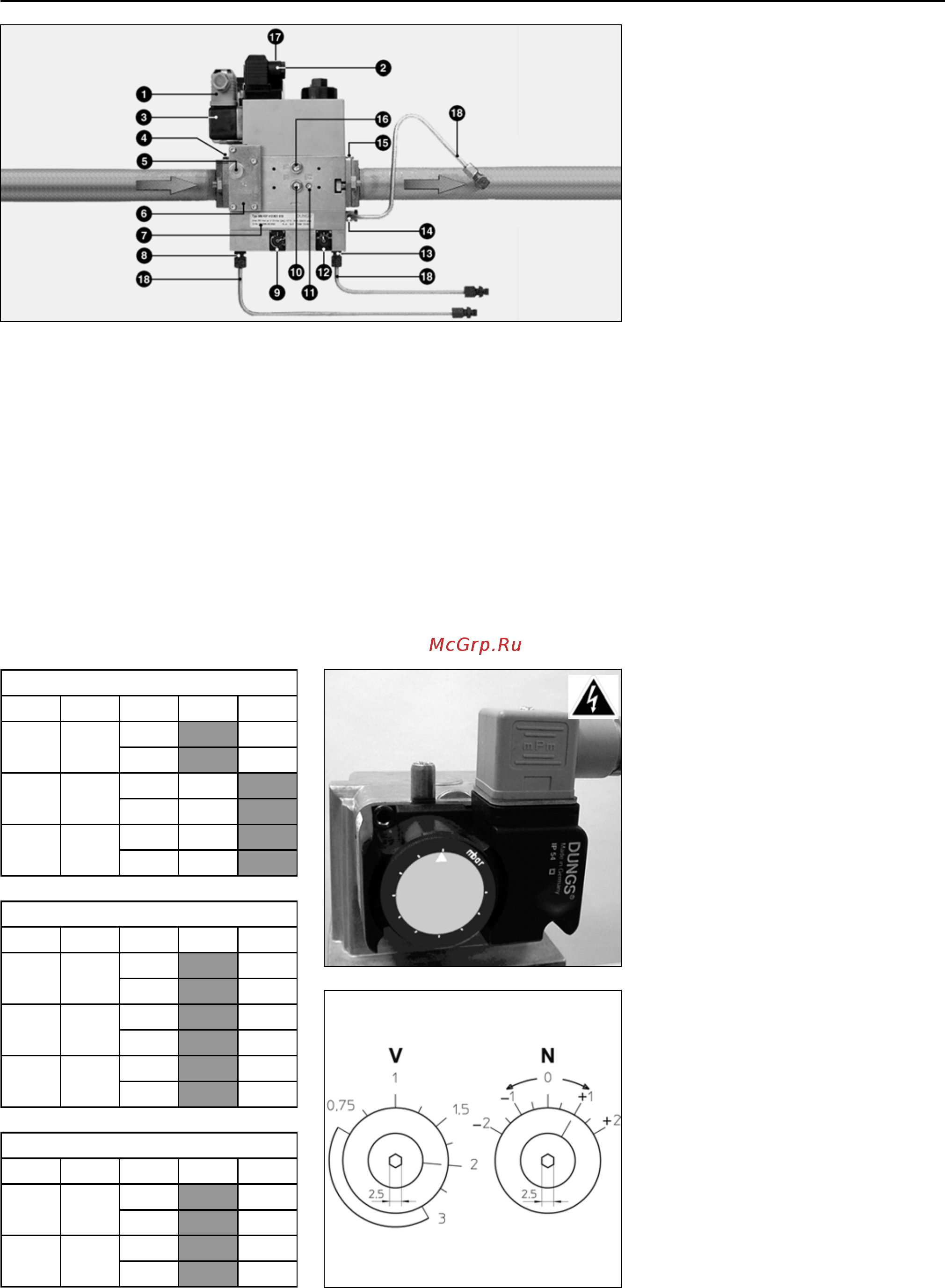

1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электроклапана (ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
фильтром, возможен с двух
сторон
6 Фильтр под крышкой
7 Идентификационная табличка
8 Подсоединение G 1/8 для
измерения давления воздуха pL
9 Регулировочный винт для
настройки соотношения V
10 Отбор давления на входе pe
G 1/8, обе стороны
11 Отбор давления газа pBr M4
(V2)
12 Регулировочный винт
для
корректировки нулевой точки N
13 Подсоединение G 1/8 для
измерения давления pF в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Отбор давления pa после V1,
обе стороны
17 Индикация работы V1, V2
(поставляется по желанию)
18 Трубки для отбора давления
pBr- pL -pF
Настройка реле давления газа
• Снимите прозрачную крышку. В
приборе содержится стрелка и
градуированный подвижный диск.
• Временно установите реле
давления на минимальное
значение на градуированном диске.
Пуск
Описание, настройки
Газовый клапан MB-VEF
Клапан MB VEF...
Клапан MB VEF...- компактный узел,
включающий в себя следующие
элементы:
Встроенный или карманный фильтр,
регулируемое реле давления,
нерегулируемый быстродействующий
предохранительный клапан,
управляемый регулятором
соотношения давления главный
клапан, с регулируемым по расходу
открытием (
V
и
N
) для поддержки
постоянного соотношения воздуха /
газа. Он является клапаном быстрого
закрытия. Регулятор также учитывает
давление в топочной камере
pF
или
атмосферное давление.
При поставке клапан отрегулирован
согласно приведенной ниже таблице.
Настройка регулятора
Все настройки выполняются во время
работы горелки.
• Произведите настройки на двух
винтах, используя шестигранный
ключ 2,5 мм:
- Винт V определяет соотношение
газ / воздух; деление шкалы от
0,75 до 3,0
- При помощи винта N можно
откорректировать избыточный
воздух при минимальном
расходе; деление шкалы от -2 до
+2
Горелка ES08.2800 GL-VTZ3
Газ PVEF412420
V
3
N
0
V
3
N
0
V
3
N
0
Горелка ES08.3700 GL-VTZ3
Газ PVEF412420
V
3
N
0
V
3
N
0
V
3
N
0
Горелка ES08.4000, 5000 GL-VTZ3
Газ PVEF412420
V
3
N
0
V
3
N
0
G20 3 00
G25 3 00
G20 1 50
G20 1 50
G25 3 00
G25 3 00
G20 3 00
G20 3 00
