05/2009 - Art. Nr. 4200 1018 5300A44
Пуск
Контроль хода программы
Розжиг на газе
Контроль хода программы ГАЗ
Жидкотопливные клапаны должны
быть закрыты
• Откройте и сразу же закройте
газовый шаровой кран.
• Включите горелку.
• Выберите на панели управления ТС
рапсределительного шкафа
ручной режим работы
S1& - S2' - S4 газ.
• Закройте термостатический контур.
Включается орган контроля утечек
VPS504S02. При отсутстсвии утечек
через 30 сек. загорается оранжевая
лампочка. Включается прибор
управления и загорается красная
лампочка прибора упраления.
• Деблокируйте прибор управления и
проверьте его работу.
Ход программы должен быть
следующим:
- полное открытие воздушной
заслонки,
- предварительная продувка в
течение 30 с.,
- возврат в положение розжига,
- розжиг электродов 6 с.,
- открытие клапанов,
- закрытие клапанов не более, чем
через 3 сек. после их открытия,
- отключение горелки из-за
недостаточного давления газа или
блокировки прибора управления
при потухании факела.
При возникновении сомнений
повторите вышеописанный тест.
Старт горелки допускается только
после выполнения этого очень
важного теста.
Розжиг на газе
Важно:
Розжиг горелки может быть
произведен только при
соблюдении всех
перечисленных выше
требований, в особенности при
выборе приоритетного
горючего
(жидкое топливо).

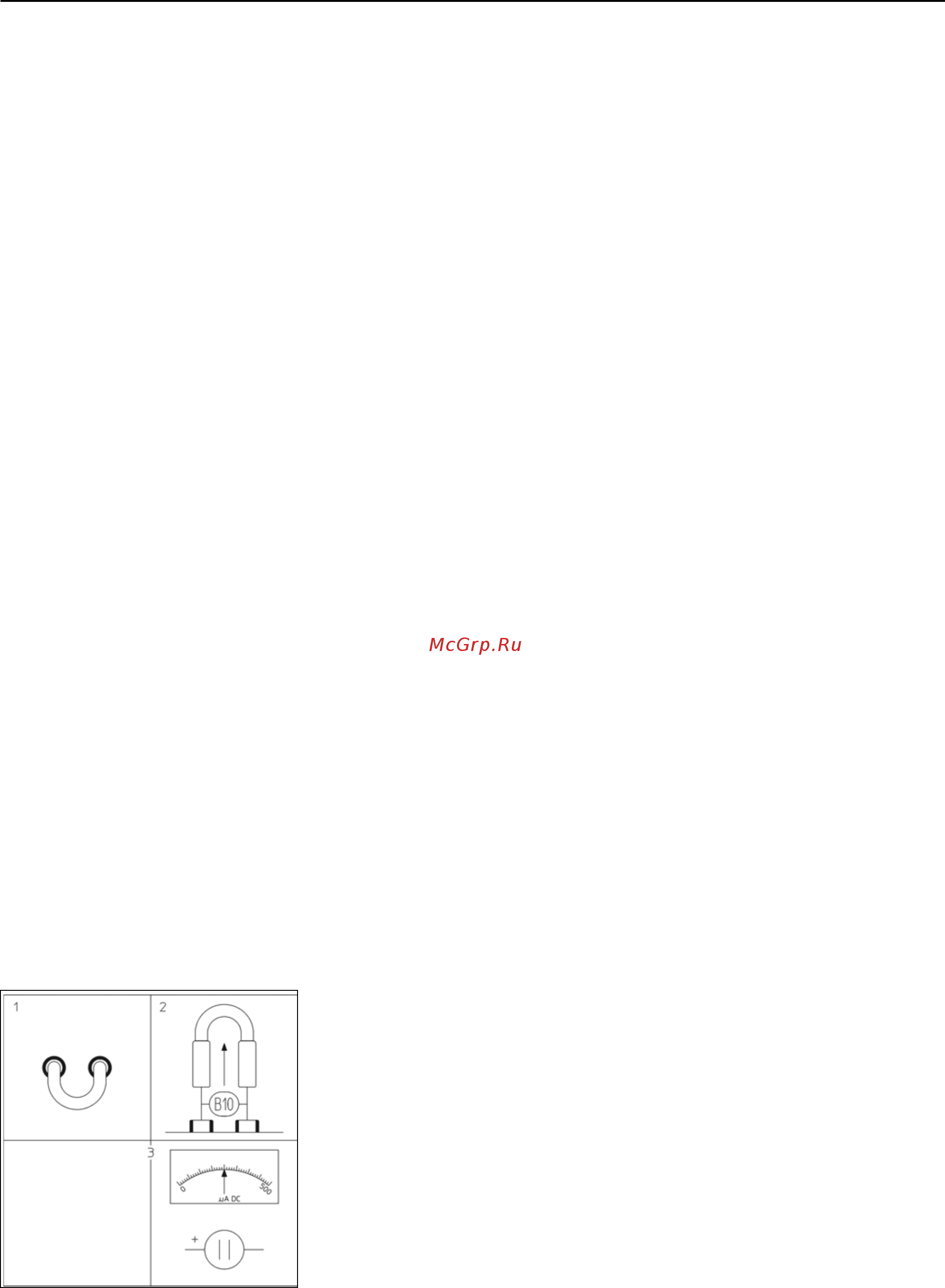

• Подсоедините микроамперметр
(шкала 0-500µА прямой ток) вместо
измерительного моста,
находящегося в панели управления
ТС и поляризуйте на клеммной
колодке.
• Перекройте ЖИДКОЕ ТОПЛИВО.
• Откройте ГАЗОВЫЙ шаровой кран.
• Закройте термостатический контур.
Включается орган контроля утечек.
По окончании теста (30 сек.)
включается прибор управления.
• Деблокируйте прибор управления.
Горелка
работает.
• Проконтролируйте следующее:
- сжигание, как только появится
факел,
- отсутствие утечек в газовой
арматуре.
Утечек быть не должно.
• Считайте ток фотоэлемента
(величина между 200 и 500µА).
• Считайте на счетчике расход газа.
• Увеличьте мощность до
номинального расхода, постепенно
переключая переключатель S3+.
• Проконтролируйте горение.
Придерживайтесь температуры
дымовых газов, рекомендуемой
изготовителем
котла, для достижения
наилучшей эффективности.
В соответствии с тестом горения
поверните винт V на клапане MB VEF
во время работы горелки на
номинальной мощности.
Для увеличения СО
2
:
• Увеличьте соотношение или
наоборот.
• Считайте ток фотоэлемента
(величина между 200 и 500µА).
• Считайте на счетчике расход газа.
• Увеличьте или уменьшите
мощность, увеличивая или
уменьшая величину, считанную на
шкале кулачка I.
• Остановите, а затем снова
запустите горелку
• Как только появится факел,
проконтролируйте горение.
В соответствии с измеренными
значениями поверните
винт N на
клапане MB VEF во время работы
горелки.
• При необходимости откорректируй-
те величину кулачка III для розжига
и кулачка VI для регулирования
минимальной нагрузки. Ход
настройки такой же, как и для
кулачка I.
• Увеличьте мощность до
номинальной нагрузки и
проконтролируйте сжигание.
При изменении величины после
поворота винта N отрегулируйте
соотношение V
в желаемом
направлении.
Не изменяйте настройку Y после
установки ЖИДКОГО
ТОПЛИВА, в противном случае:
• Оптимируйте результаты сжигания
посредством:
- регулирования вторичный
воздуха на Y, согласно описанию
в разделе "Настройка
смесительного устройства и
вторичного воздуха".
• Увеличение Y1: индекс СО
2
увеличивается и наоборот. При
изменении Y возможно
понадобится корректировка
количества воздуха.
• Проконтролируйте горение.
Проследите за работой во время
следующих процессов: розжиг,
увеличение и уменьшение мощности.
• Во время работы горелки проверьте
соединения газовой арматуры на
утечки при использовании
специальной пенки.
Утечек быть не должно.
• Проконтролируйте
предохранительные приборы.
