05/2009 - Art. Nr. 4200 1018 5300A32
Пуск
Контроль и настройки

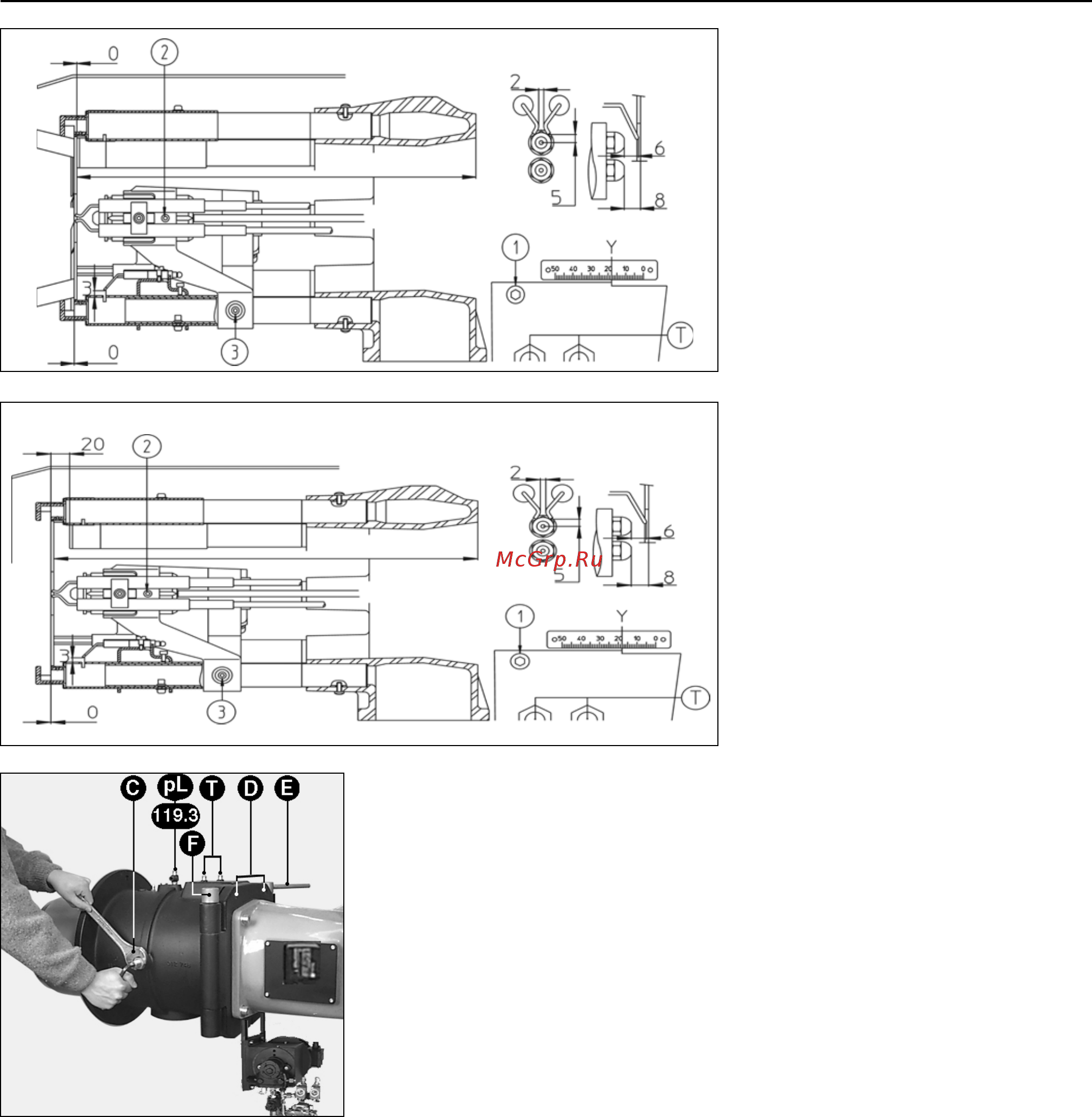

Смесительное устройство и вторичный воздух
Y1 = Вторичн. воздух
макс. / мин.
KN = 453 / 478
KL = 753 / 778
Жирным шрифтом=
заводская настройка
Природный газ низкий NOx
Природный газ и пропан
Y1 = Вторичн. воздух
макс. / мин.
KN = 453 / 488
KL = 753 / 788
Жирным шрифтом=
заводская настройка
• Открутите гайку и боковой винт С,
служащие для крепления газовой и
жидкотопливной линии.
• Вытащите смесительное
устройство.
• Проверьте следующие настройки:
розжиговые электроды (жидкое
топливо и газ) и диффузоры в
соответствии с подаваемым газом и
прилагаемым рисункам.
• Отрегулируйте сопла согласно
мощности котла.
• Проверьте наличие и правильность
расположения плоского уплотнения
на
газоподающей линии.
• Снова смонтируйте комплект.
• Проверьте:
- плотно ли затянут винт и гайка С,
а также гайки жидкотопливных
трубок.
- отсутствие утечек.
Вторичный воздух (Y)
Это количество воздуха, проходящее
между различными диаметрами
подпорной шайбы и жаровой трубой.
При поставке параметр Y установлен
на 18 мм на шкале от 0 до 50 мм и Y1
при
453 на KN и при 753 на KL. Однако
это значение может быть
отрегулировано иначе, для наладки:
- качества розжига газа (ударая
нагрузка, вибрация, выдержка
времени),
- качества сжигания газа или жидкого
топлива.
Настройка
Выполняется после останова
горелки, при снятии смесительного
устройства согласно описаниям в
предыдущей главе.
При увеличении параметра Y СО
2
увеличивается и наоборот.
Газоподводная линия
• Открутите два винта 3 крепления
подпорной шайбы.
• Сдвиньте крепление подпорной
шайбы в нужное направление.
• Измерьте расстояние Y1; снова
затяните два винта 3.
• Отрегулируйте диффузоры в
зависимости от типа головки и
используемого газа в соответствии
с прилагаемым чертежом.
Регулирование по выбору на стороне
сопла и
подпорной шайбы.
• Демонтируйте смесительное
устройство.
При поставке этот параметр
установлен на 8 мм. Но в зависимости
от результатов наблюдения можно:
- При увлажнении подпорной шайбы:
• уменьшить это значение.
- При запаздывании или прерывании
розжига:
• увеличить это значение,
• открутите винт 2,
• сдвиньте линию подпорной шайбы в
нужное направление,
• измерьте значение;
вновь затяните
винты 2,
• вновь смонтируйте комплект,
• проверьте наличие и правильное
расположение плоского уплотнения
в газоподводной линии.
Контроль и настройка
смесительного усройства
При поставке горелка уже настроена
на природный газ, сопла не
смонтированы.
• Демонтируйте обе трубки для
жидкого топлива и оба винта 1
панели RTC® (Y).
• Удалите подвижный осевой
болт Е.
• Откройте корпус горелки.
• Отделите два кабеля от
трансформатора.
