05/2009 - Art. Nr. 4200 1018 5300A42
Пуск
Описание и настройки
Жидкотопливный насос и регулятор
Розжиг на жидком топливе
Розжиг ДЛЯ ЖИДКОГО ТОПЛИВА
Важно:
Розжиг горелки может быть
произведен только при
соблюдении всех
перечисленных выше
требований, в особенности при
выборе приоритетного топлива
(жидкое топливо).
• Установите манометры:
- в точках 4 и 8 от 0 до 30 бар для
измерения давления распыления
(варъируется),
- в точке 5 от 0 до 6 бар:
для нагнетательного давления
или вакуумметр от 0 до 1 бара
при прямом всасывании из бака.
• Подсоедините микроамперметр
(0-500µА прямой ток) вместо
измерительного моста в панели
управления ТС и на клеммной
колодке.
• Откройте топливные капаны.
• Включите переключатели
S1& - S2' - S4 Жидкое топливо.
• Закройте цепь термостата.
• Деблокируйте прибор управления.
Горелка работает. В фазе
предварительной продувки
выполните
следующее:
• Дренаж насоса через точку отбора
давления.
• Контроль горения сразу же после
появления факела: СО
2
и
потемнение.
• Считайте силу тока фотоэлемента
(величина между 200 и 500 мкА).
• Проверьте и настройте давление
распыления (см. таблицу).
Рост мощности зависит от
выполнения программы и импульсов
на переключате-ле S3 в + или - только
в ручном режиме.
• Проконтролируйте горение.
В целях эффективности температура
дымового газа должна
соответствовать рекомендуемой
производителем котла.
• Уменьшите мощность до
минимальной нагрузки.
• Проконтролируйте сжигание.
В соответствии с измеренными
значениями настройте горелку во
время ее работы, воздействуя на
кулачок VI серводвигателя и на
давление регулятора.
• Увеличьте мощность до
номинальной и проконтролируйте
сжигание.
Если воздействие на давление
регулятора привело к изменению
параметров, отрегулируйте их в
нужном направлении
.
• Оптимируйте результаты сжигания
посредством
- регулирования вторичный
воздуха на Y1, согласно
описанию в разделе "Настройка
смесительного устройства и
вторичного воздуха".
• Увеличение Y1: индекс СО
2
увеличивается и наоборот. При
изменении Y1 возможно
понадобится корректировка
количества воздуха и давления
жидкого топлива на регуляторе и на
насосе.
• Проконтролируйте горение.
Важно: Не изменяйте больше Y1.
Проконтролируйте работу во время
розжига и при увеличении или
уменьшении мощности.
• Удалите смесительное устройство.
• Проконтролируйте общее
состояние следующих
компонентов: подпорная шайба,
сопла, жаровая труба, электроды.
• При необходимости отрегулируйте
настройки.
• Соберите снова устройство.
• Проконтролируйте, нет ли утечек в
жидкотопливном контуре. В случае
прямого всасывания из подземного
бака максимальное негативное
давление составляет 0,4 бара.
• Удалите из жидкотопливного
контура манометры и вакуумметры.
• Настройте и проконтролируйте
предохранительные приборы.
Настройки и контроль
предохранительных приборов
соответсвуют
описаниям в разделе
* ГАЗ и ЖИДКОЕ ТОПЛИВО.

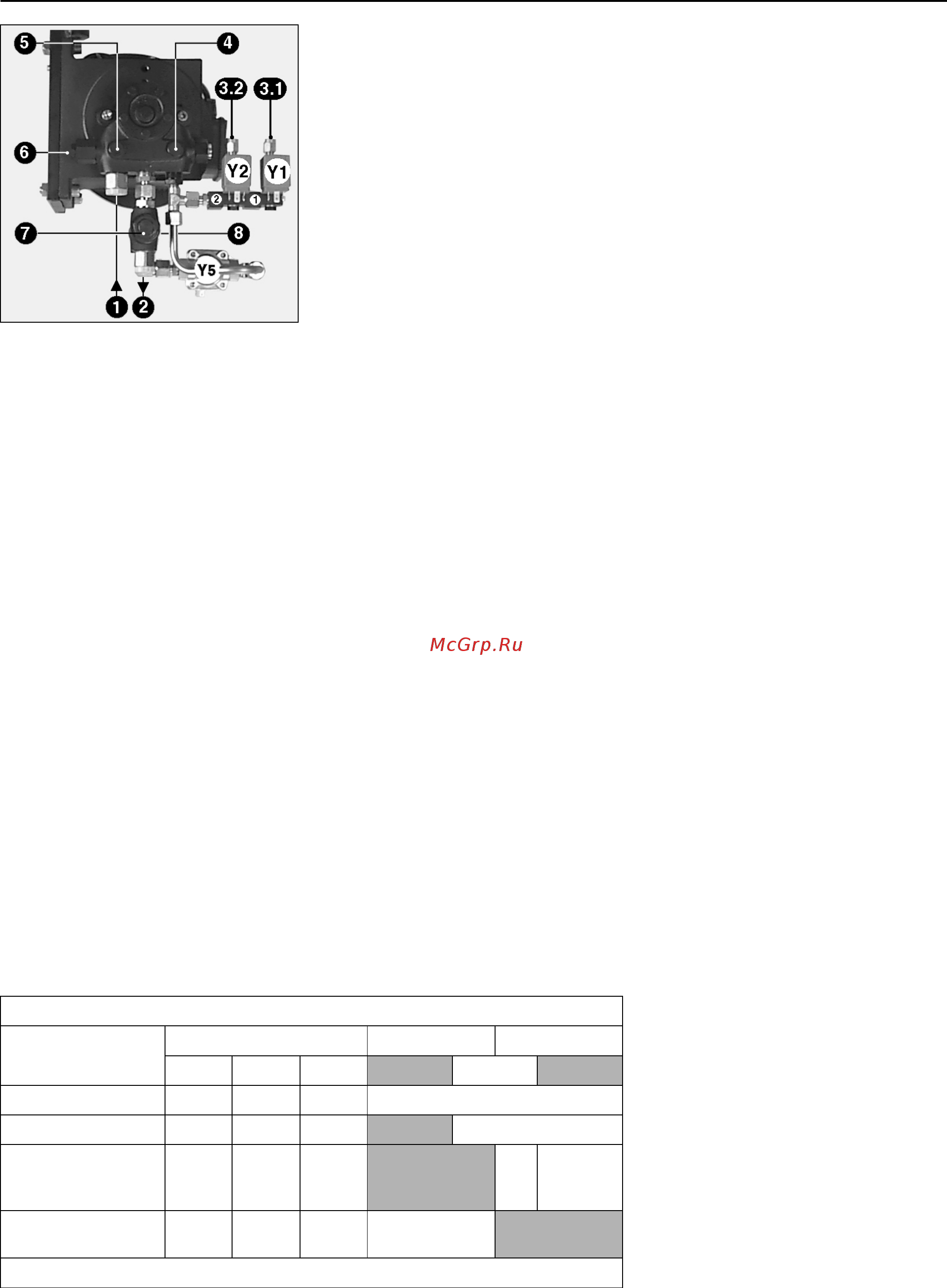

1 Сторона всасывания или
нагнетания G3/4
2 Рециркуляция G3/4
3.1 Выход сопла 1-я нагрузка
3.2 Выход сопла 2-я нагрузка
4 Отбор давления насоса G1/4
5 Отбор давления всасывания
или нагнетания G1/4
6 Настройка давления насоса
7 Настройка давления регулятора
8 Отбор давления регулятораG1/8
Настройка давления насоса
При поставке насос настроен на
20
бар.
• Снимите колпачок 6.
• Поверните по часовой стрелке,
давление увеличится и наоборот
(см. таблицу).
• Вновь оденьте колпачок и его
уплотнение.
• Проверьте отсутствие утечек.
В случае прямого всасывания из
подземного бака максимальное
нижнее давление составляет 0,4 бара.
При нанетании максимальное
давление составляет 3 бара.
Настройка давления регулятора
При поставке регулятор настроен на
10 бар.
• Снимите колпачок 7.
• Поверните по часовой стрелке,
давление увеличится и наоборот
(см. таблицу).
• Вновь оденьте колпачок и его
уплотнение.
• Проверьте отсутствие утечек.
Гидравлический принцип работы
Функции Клапан Регулятор Насос
Y1 Y2 Y5
10 бар 20
Положение покоя FFO
Розжиг OFO
Промежуточное
положение или
регулирование мин.
OOO
Номинальное
значение
OOF
О = открытие - F = закрытие
