05/2009 - Art. Nr. 4200 1018 5300A30
Установка
Подключение жидкого топлива
Подключение жидкого топлива

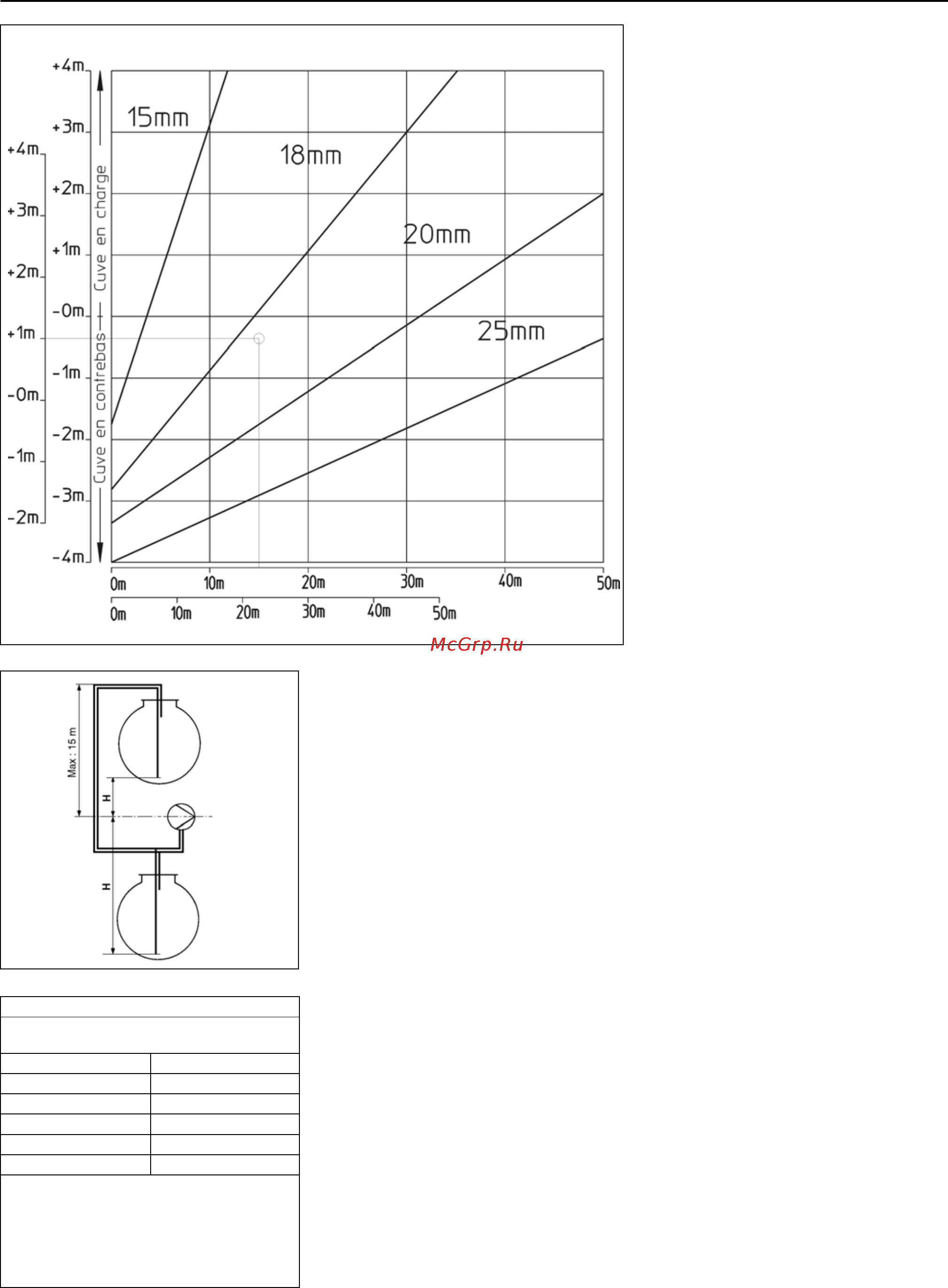

По прилагаемым схемам вы можете
подобрать диаметр труб.
Есть две варианта:
- Прямое всасывание:
Исходя из длины L и высоты Н от
под- или надземного бака и
трубопроводов. В эти длины уже
входят газовый шаровой кран,
обратный клапан и четыре колена.
Макс. негативное давление
0,4
бара.
- С переходной петлей:
В зависимости от типа системы
насос для надземного бака должен
выполнять три критерия, а именно:
- часовая производительность,
- скорость потока среды,
- максимальное нагнетательное
давление.
Предпочтение отдается такому
типу системы для обеспечения
долгого срока службы
распылительного насоса.
В обоих случаях требуется монтаж
фильтра 120 µм
2
и шарового крана
перед шлангом для всасывания и
нагнетания (в объем поставки не
входят).
Важно:
При прямом всасывании:
• Полностью наполните жидким
топливом всасывающий
трубопровод между
распылительным насосом и
погружной трубой в
жидкотопливном баке.
При переходной петле:
• Наполните и продеаэрируйте
контур, установите давление на
макс. 3 бара. Для согласования
работы горелки
с нагнетательным
давлением рекомендуется монтаж
реле давления.
• Проверьте отсутствие утечек.
Корректирование высоты
Насос: подземный (Н+) и надземный (Н-)
бак
Высота (м) Эквивалент Н (м)
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
Напр. высота 1100 м. Эквивалент Н=1м. Реальная
Н=2м.
Корректирование Н для подземного бака: 2+1=3м
Корректирование Н для надземного бака: 2-1=1м
Выберите по таблице диаметр трубы в соответствии с
длиной между баком и насосом.
Если откорректированная высота Н от подземного бака
превышает 4 м, необходимо использовать
перекачивающий насос (макс. давление 2 бара).
