05/2009 - Art. Nr. 4200 1018 5300A 33
Пуск
Настройки
Диффузоры и сопла
GL-VTZ3 Природный газ низкий NOx
Пропан низкий NOx
GL-VTZ3

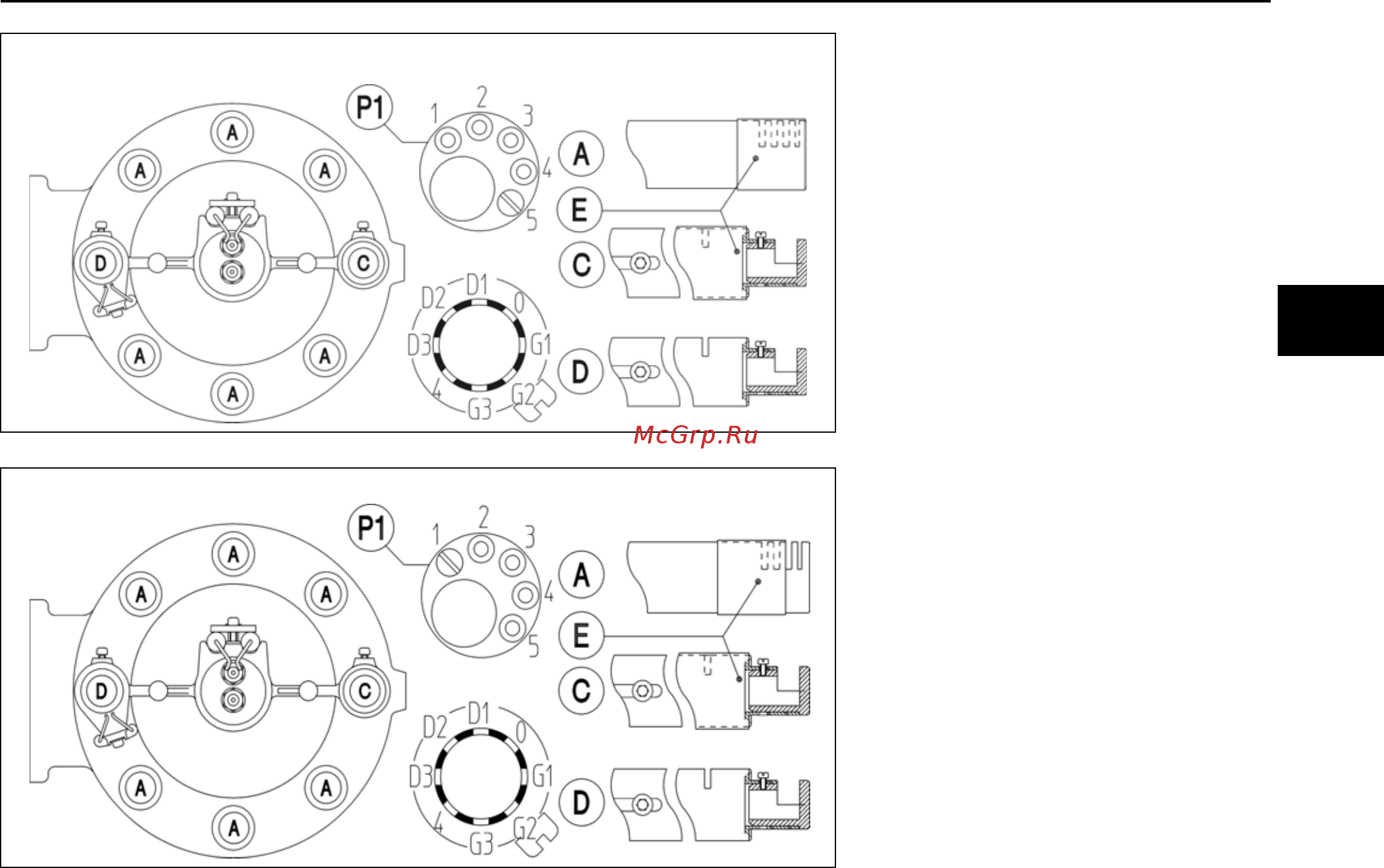

Настройка для природного газа,
низкий NOx
Диффузоры А:
- пазы вверху полностью закрыты,
- сопла внизу с пластинкой Р1 и
винтом в положении 5.
Диффузоры С:
- паз вверху закрыт,
- сопло внизу с винтом в положении
G2.
Диффузор розжига D:
- паз вверху открыт,
- сопло внизу с винтом в положении
G2.
Настройка
для пропана, низкий
NOx
Диффузоры А:
- два паза вверху открыты,
- сопло внизу с пластинкой Р1 и
винтом в положении 1.
Диффузоры С:
- паз вверху закрыт,
- сопло внизу с винтом в положении
G2.
Диффузор розжига D:
- паз вверху открыт,
- сопло внизу с винтом в положении
G2.
