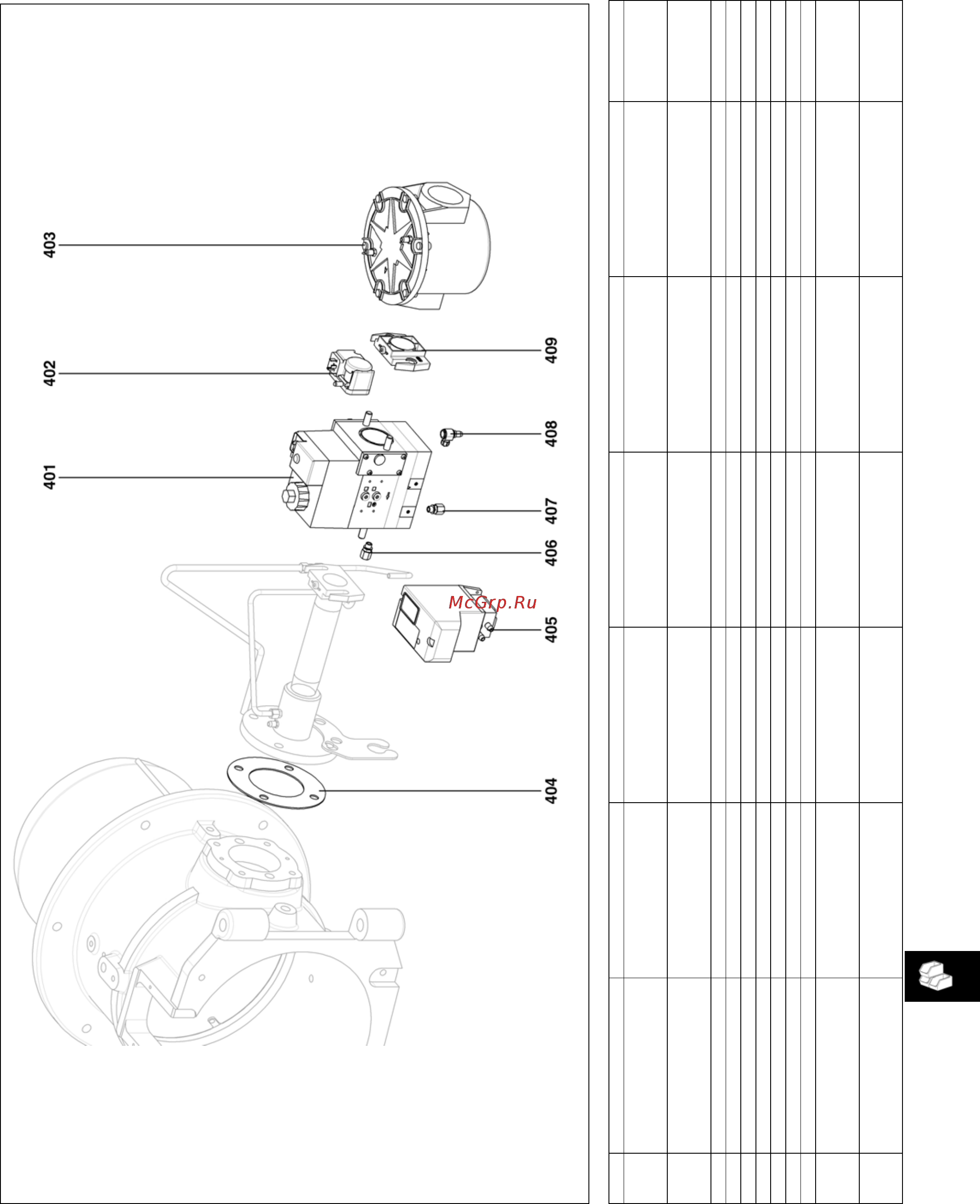

05/2009 - Art. Nr. 4200 1018 4900A 27
Pos. Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
400 Rampe gaz
MBVEF 412 1"1/4
MBVEF 420 2"
Rampa gas Rampa de gas Gas valve assembly Gasarmatur-BG Газорегулирующая
арматура 0241 121
13 005 975
401 Vanne
MBVEF 412
MBVEF 420
Valvola Válvula Gas valve
Gasventil Клапан
13 016 721
13 016 724
402
Pressostat GW500 A5
Manostato Manóstato Press. contr. device Druckwächter Реле давления 13 006 319
403 Filtre MBVEF 412 Filtro Filtro Filter Gasfilter Фильтр 13 016 008
404 Joint 3" Guarnizione Junta Seal Dichtung Комплект 13 022 706
405 Contrôleur étanch. VPS Controllo di tenuta Control de estanqueidad Tightness controller Dichtheitskontroll Орган контроля утечек 13 019 500
406 Raccord 1/8 Collegamento 1/8 Conexión 1/8 Connection 1/8 Verbindung 1/8 Штуцер 1/8 13 009 721
407 Raccord 1/8 Collegamento 1/8 Conexión 1/8 Connection 1/8 Verbindung 1/8 Штуцер 1/8 13 009 721
408 Raccord banjo Collegamento Conexión Connection Verbindung Штуцер "банджо" 13 020 682
409 Bride DUNGS
MBVEF 412 1"1/4
MBVEF 420 2"
Flangia Brida Flange Flansch Фланец
13 015 586
13 015 588
410 Ensemble joints
MBVEF 412
MBVEF 420
O'Ring set O'Ring set O'Ring set O'Ring set Комплект прокладок
13 011 314
13 011 368
