05/2009 - Art. Nr. 4200 1018 5300A 37
индекс
открытия
газового
клапана
Пуск

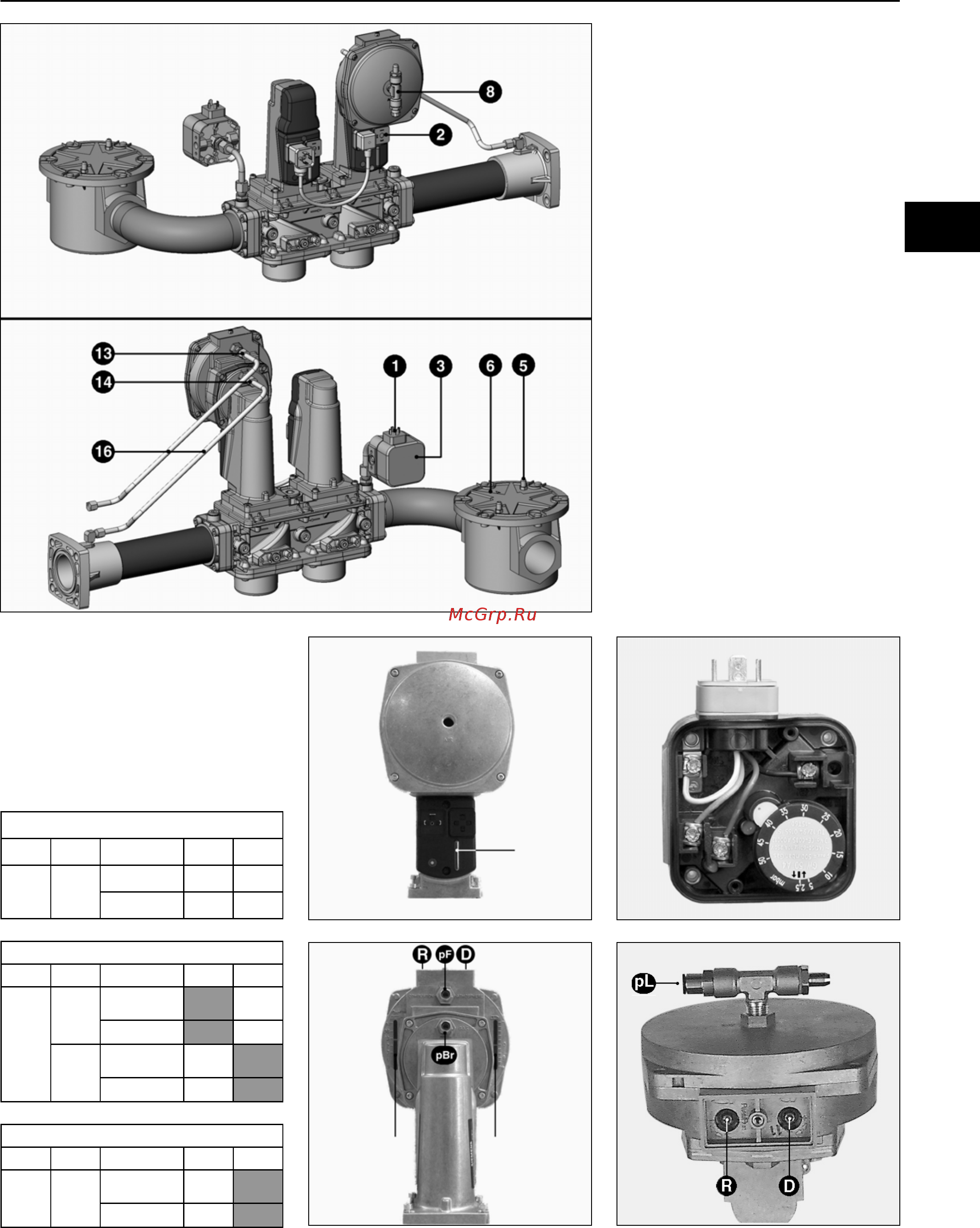

Описание и настройки
Газовый клапан VGD
Регулятор SKP75
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электроклапана (ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
фильтром, возможно с двух
сторон
6 Наружный фильтр ДН65
7 Идентификационная табличка
8 Подсоединение G 1/8 для
измерения давления воздуха pL
9 Винт R для настройки
соотношения газ /воздух
12 Регулировочный винт для
корректировки нулевой точки D
13 Подсоединение G 1/8 для
измерения давления pF
в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Трубки для отбора давления
pBr- pL-pF
Настройка реле давления газа
• Снимите прозрачную крышку. В
приборе содержится стрелка ↑ | ↓ и
градуированный подвижный диск.
• Временно установите реле
давления на минимальное
значение шкалы.
Клапан VGD с регулятором SKP75
обеспечивает постоянное
соотношение воздуха / газа.
Регулятор также
учитывает давление
в топочной камере pF или давление
воздуха.
При поставке клапан отрегулирован
согласно приведенной ниже таблице.
индекс
регулировки
соотношения R
индекс
регулировки D
ru
Горелка ES08.2800 GL-VTZ3
Газ P 40.065 40.080
(винт
R
)1 2
(винт
D
)2 1,4
Горелка ES08.3700 GL-VTZ3
Газ P 40.065 40.080
(винт
R
)2
(винт
D
)1,4
(винт
R
)1
(винт
D
)2
Горелка ES08.4000, 5000 GL-VTZ3
Газ P 40.065 40.080
(винт
R
)1
(винт
D
)2
VGD
VGD
VGD
G2 0 1 5 0
20 - 40
40
G2 0
150
G2 0
