![ELCO ES08.2800 GL-VTZ3 [46/56] 2009 art nr 4200 1018 4900a 22](/img/pdf.png)
ELCO ES08.2800 GL-VTZ3 [46/56] 2009 art nr 4200 1018 4900a 22
![ELCO ES08.2800 GL-VTZ3 [46/56] 2009 art nr 4200 1018 4900a 22](/views2/1499577/page46/bg2e.png)
05/2009 - Art. Nr. 4200 1018 4900A22
Pos. Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
100 Tête de combustion Testa di combustione Cabezal de combustión Mixing unit Mischeinrichtung Головка горелки
ES08.2800, 3700 T1 13 002 053
ES08.2800, 3700 T2 13 002 054
ES08.4000, 5000 T1 13 002 708
ES08.4000, 5000 T2 13 002 709
Accessoire chaudière
Accessori caldaia Accesorios caldera Boiler accessories Anschlußflansch BG Принадлежность котла 13 018 944

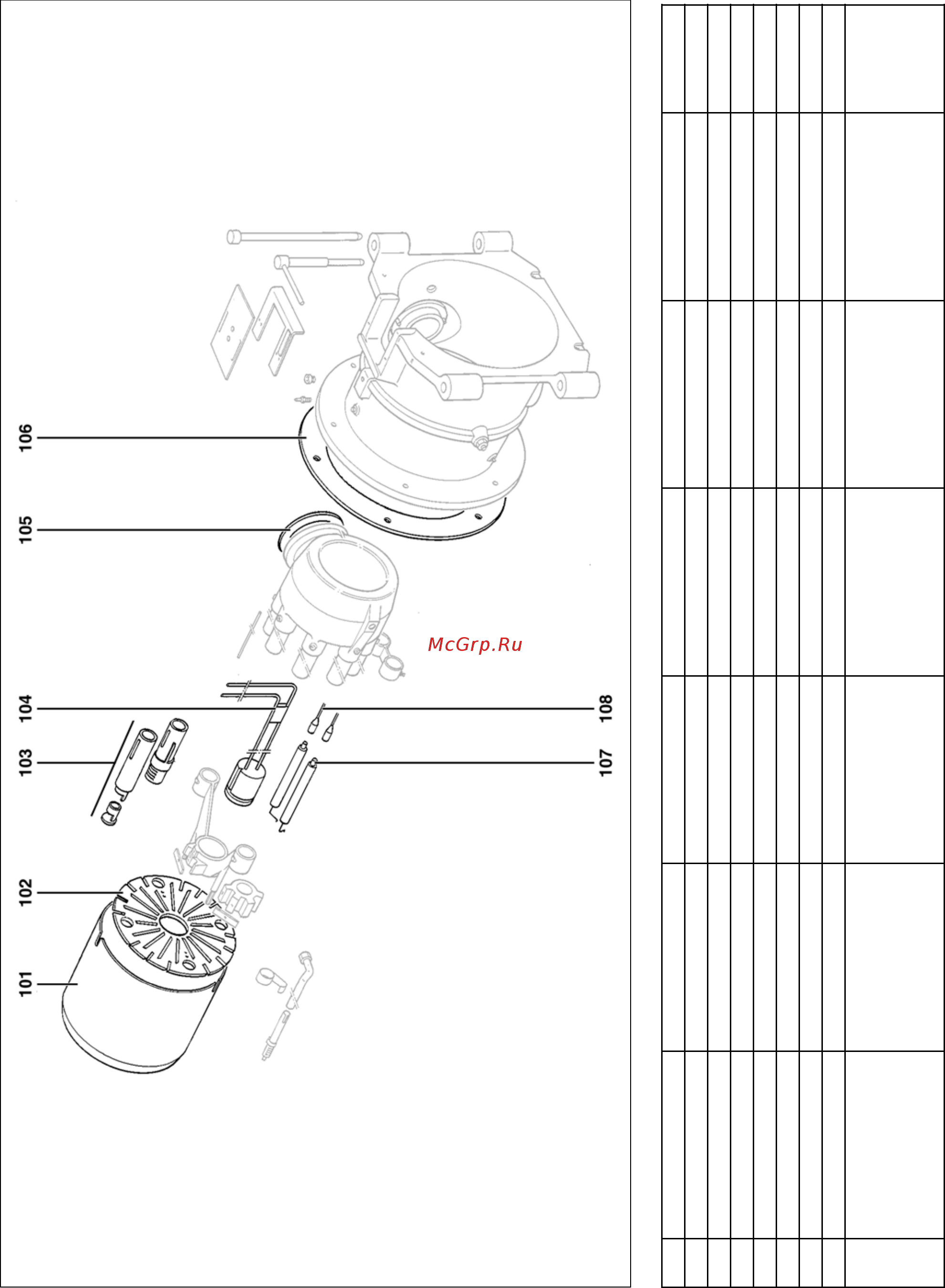

101 Embout
ES08.2800 à 5000 T1
Ø295/326X350 T1
ES08.2800 à 5000 T2
Ø295/326X650 T2
Imbuto
ES08.2800 a 5000 T1
Ø295/326X350 T1
ES08.2800 a 5000 T2
Ø295/326X650 T2
Cañon del quemador
ES08.2800 a 5000 T1
Ø295/326X350 T1
ES08.2800 a 5000 T2
Ø295/326X650 T2
Blast tube
ES08.2800 to 5000 T1
Ø295/326X350 T1
ES08.2800 to 5000 T2
Ø295/326X650 T2
Flammenrohr
ES08.2800 zu 5000 T1
Ø295/326X350 T1
ES08.2800 zu 5000 T2
Ø295/326X650 T2
Жаровая труба
ES08.2800... 5000 T1
Ø295/326X350 T1
ES08.2800... 5000 T2
Ø295/326X650 T2
13 015 973
13 015 974
