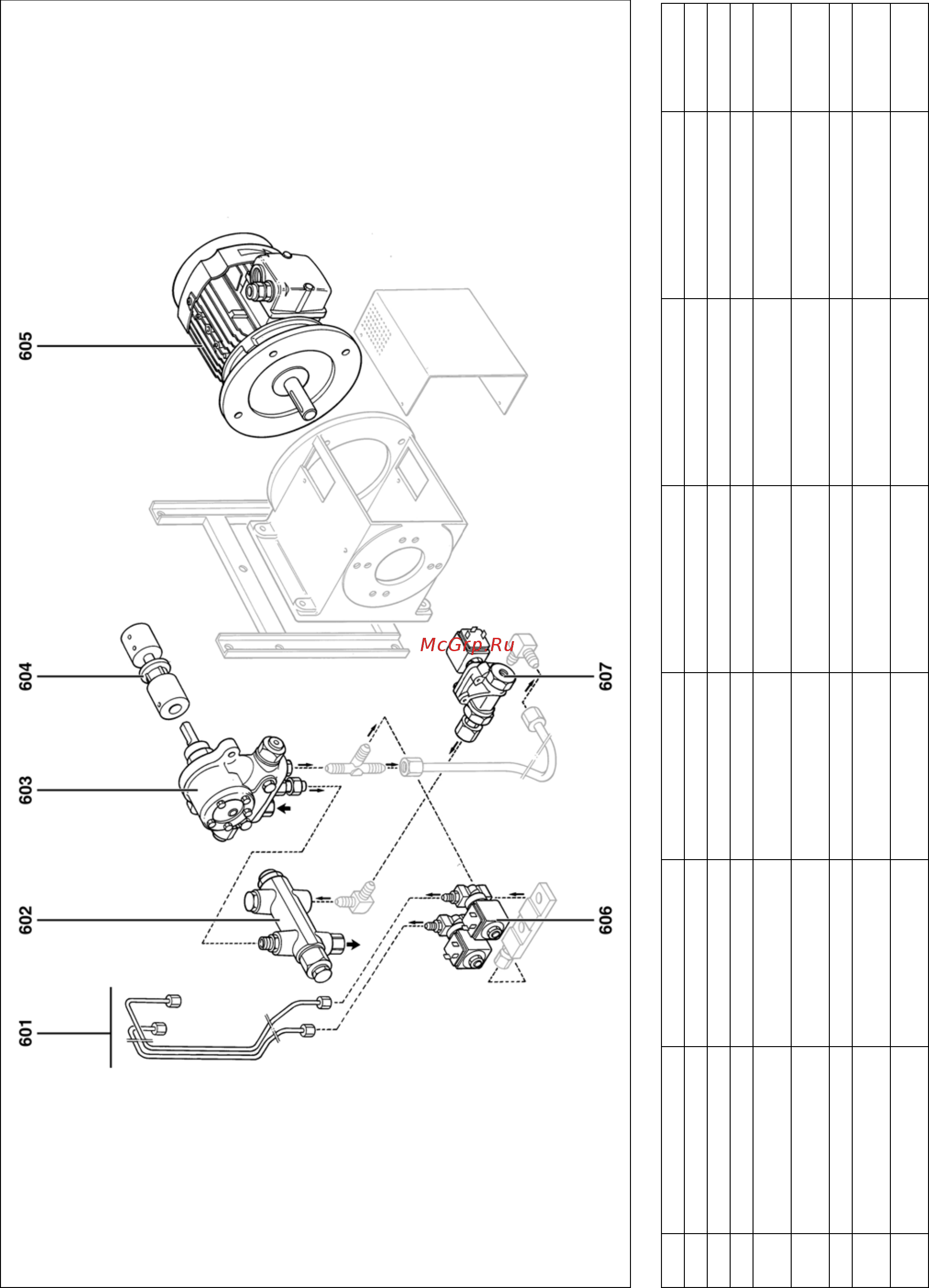

05/2009 - Art. Nr. 4200 1018 4900A30
Pos. Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
601 Ensemble tubes fioul Fuel pipe set Satz Röhren Heizöl 7 170 229
602 Régulateur hydraulique Hydraulic regulator Hydraulik-Regler 13 016 519
603
Pompe NVBGRPIC 600L/
2800
Pompa Bomba Pump Pumpe 13 016 439
604
Accouplementpompe /
moteur
Coupling Kupplung
13 015 520
605 Moteur 0.75 kW Motore Motor Motor Motor 13 016 361
606 Electrovanne
VE140.4AR G1/8 14W-H
Elettrovalvola Electrovalvula Electrovalve Magnetspule 13 016 765
607 Electrovanne
322 H7306-
G3/8-481865 8W
Elettrovalvola Electrovalvula Electrovalve Magnetspule 13 015 819
