05/2009 - Art. Nr. 4200 1018 5300A 35

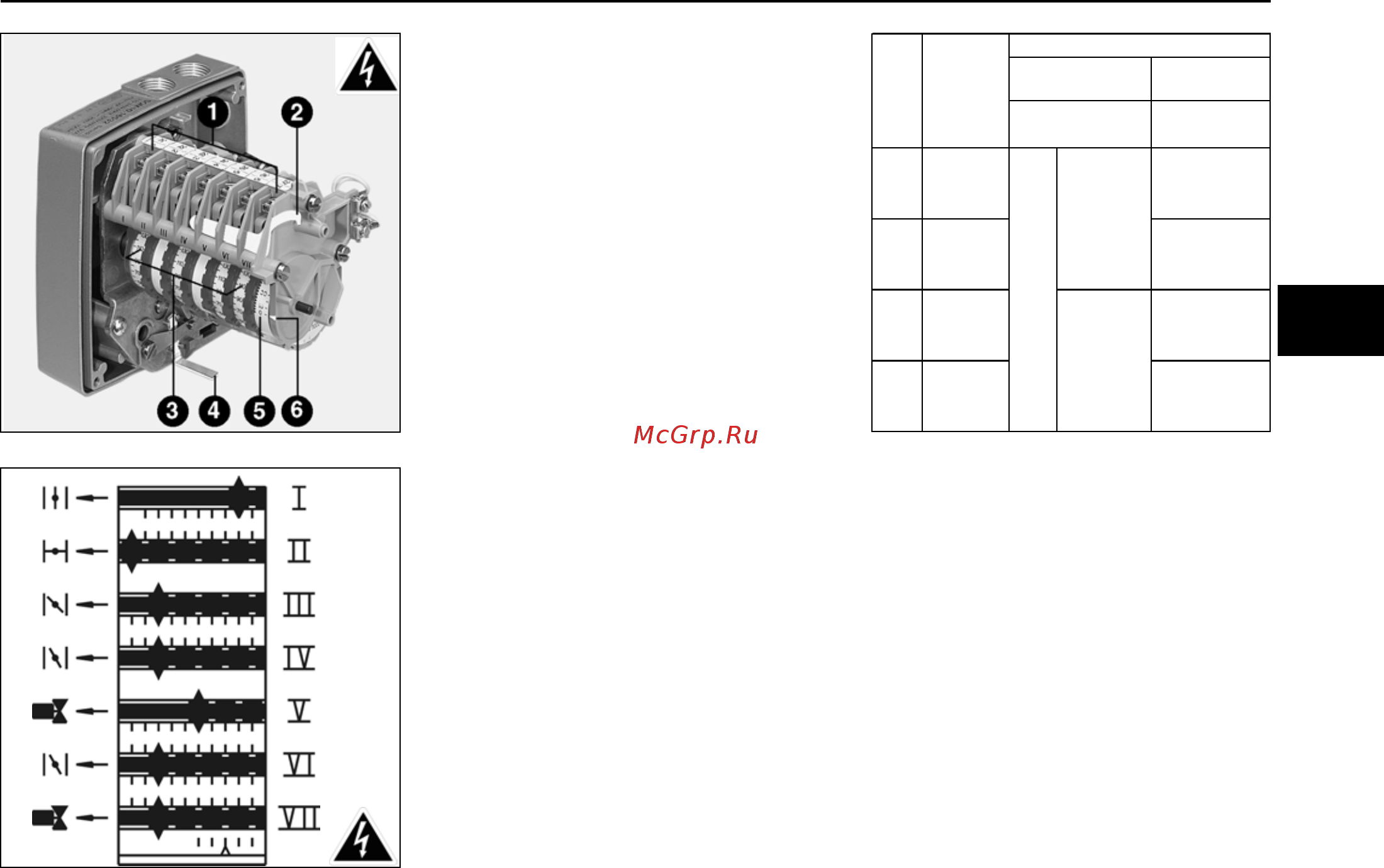

SQM 10 16
Серводвигатель Y10
1 Клеммная колодка
2 Ключ для установки кулачков
3 Семь регулируемых кулачков со
шкалой
4 Рычаг для размыкания
двигателя
5 Нерегулируемый цилиндр со
шкалой для настройки
серводвигателя
6 Индекс цилиндра со шкалой
Пуск
Описание и настройки
Воздух сгорания
Функции кулачков
Кулачок Функция
I Ном. расход воздуха
(жид.топливо и газ)
II Закрытие подачи воздуха при
останове 0°
III Расход воздуха при розжиге на
газе
IV Расход воздуха при розжиге на
жид.топливе
V Подпитка клапана Y2 с подачей
напряжения на фотоэлемент
среднего факела и
регулирование мин. расхода
жид.топлива
VI Регулирование мин. расхода
воздуха для
газа и счетчик
часов работы при ном. нагрузке
VII Подпитка жидкотопливного
клапана Y5 для ном. нагрузки с
подачей напряжения на
фотоэлемент большого факела
(жид. топливо или газ)
• Установленное значение
должно быть на несколько
градусов ниже считанного на
кулачке I.
Кулачок VI позволяет регулирование
минимального расхода при работе на
газе. Его установка
может быть выше
или ниже значения, считанного на
кулачке III или IV.
Настройки
• Снимите крышку.
• Проконтролируйте нулевое
положение кулачкового барабана.
• Установите кулачки согласно
мощности котла и значениям,
данным в таблице рядом.
Для этого:
• Отрегулируйте кулачки вручную или
при помощи ключа. Угловое
положение считывается по индексу
на каждом кулачке.
ru
Номин.
Газ
III
Жид. топл.
IV
Газ/жид.топл.
I
500
2100
2850
500
2250
800
600
2400
4000
700
2800
4600
ES08.
5000
55
80
ES08.
2800
55
80
ES08.
3700
50
80
ES08.
4000
20
15
25
55
80
Тип
Мощность
горелки
кВт
Настройка воздуха в °
Розжиг.кулачок
