05/2009 - Art. Nr. 4200 1018 5300A 31
Пуск
Контрль перед пуском и проверка на утечки
Установка реле давления воздуха
Выбор топлива
Пуск горелки автоматически означает
пуск всей системы монтажником или
его представителем; лишь они могут
гарантировать соответствие
котельной устновки требованиям
утвержденной практики и
действующим нормам.
Прежде всего монтажник должен
иметь "Сертификат соответствия для
газа", выдаваемый уполномоченным
органом или сетевым управлением,
проверить трубопровод на утечки и
вывести из него воздух до газового
шарового
крана.
Также следует полностью наполнить
трубу для всасывания жидкого
топлива, произвести ее деаэрацию и
нагнетание давления при загрузке.
Контроль перед пуском:
• Проверьте следующее:
- напряжение и частоту и сравните
их со значениями на
идентификационной табличке,
- полярность меду фазой и
нейтралью
- подсоединение предварительно
испытанного провода
заземления,
- отсутствие напряжения между
нейтралью
и землей,
- направление вращения
двигателей,
- биметаллическое реле только в
ручном (Н) положении и
установку силы тока.
• Отсоедините подачу напряжения.
• Убедитесь в том, что тока нет.
• Закройте топливные клапаны.
• Ознакомьтесь с инструкциями по
эксплуатации от изготовителей
котла и регулятора.
• Проверьте следующее:
- давление воды в котле,
- работу циркуляционного
(-ых)
насоса (-ов),
- открытие смесительного (-ых)
клапана (-ов),
- система подачи свежего воздуха в
котельную и отвода продуктов
сгорания через дымоход
работает правильно, и
соответствует мощности горелки
и горючему,
- наличие и функциональность
стабилизатора тяги в дымоходе,
- наличие, калибровку и установку
плавких предохранителей за
пределами горелки,
- установку системы регулирования
котла
.
Для жидкого топлива
- уровень жидкого топлива в баке,
- наполнение всасывающей трубы,
- положение жидкотопливного
шланга: подача и рециркуляция,
- нагнетательное давление горючего:
макс. 3 бара,
- положение защитных клапанов и
фильтра предварительной очистки.
Для газа
- тип газа и давление подачи
соответствуют горелке
Контроль утечек
Жидкое топливо
• Он производится во время розжига
при работе горелки
.
Газ
• Подсоедините манометр до газовой
арматуры.
• Откройте и закройте газовый
шаровой кран.
• Проверьте давление подачи и его
стабильность во времени.
• При помощи специальной пенки
проверьте герметичность
соединений газовой арматуры
включительно наружный фильтр.
Утечек быть не должно.
• Продуйте трубопровод за газовым
шаровым краном.
• Закройте дренажный клапан,
удалите манометр, закройте
точку
отбора давления.
Переключение горючего
При поставке переключение горючего
предусмотрено вручную посредством
переключателя S4 на панели
управления ТС.
По желанию возможна поставка
дистанционного переключателя
горючего.
Выбор горючего
При наличии обоих видов топлива:
Произведите установку в
следующем порядке:
1. Легкое жидкое топливо на 90%
номинальной мощности нового котла
или другое процентуальное
соотношение в зависимости
от
условий системы.
2. Газ - природный или пропан.
Номинальный расход газа зависит от
номинального расхода воздуха,
устанавливаемого при
регулировании жидкого топлива.
Эта процедура соответствует
оптимальному использованию котла
с горелкой.

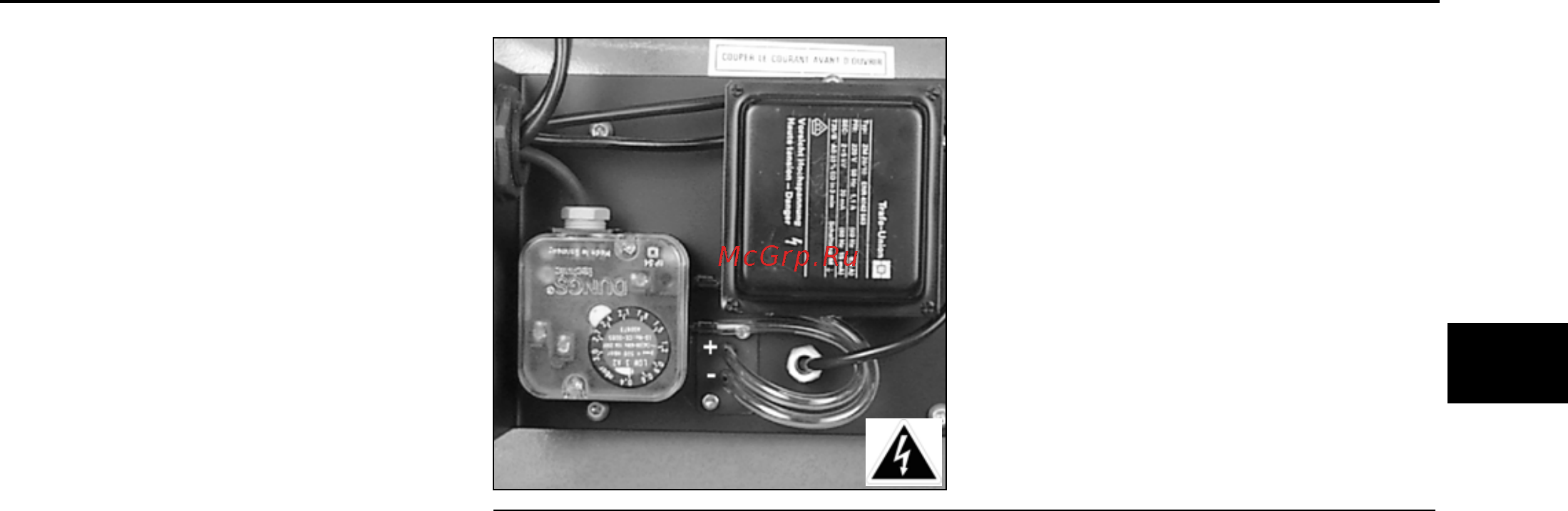

Натройка реле давления воздуха
• Снимите прозрачную крышку. На
приборе находится стрелка Δ и
градуированный подвижный диск.
• Для начала установите диск на
минимальное значение.
ru
