05/2009 - Art. Nr. 4200 1018 5300A28

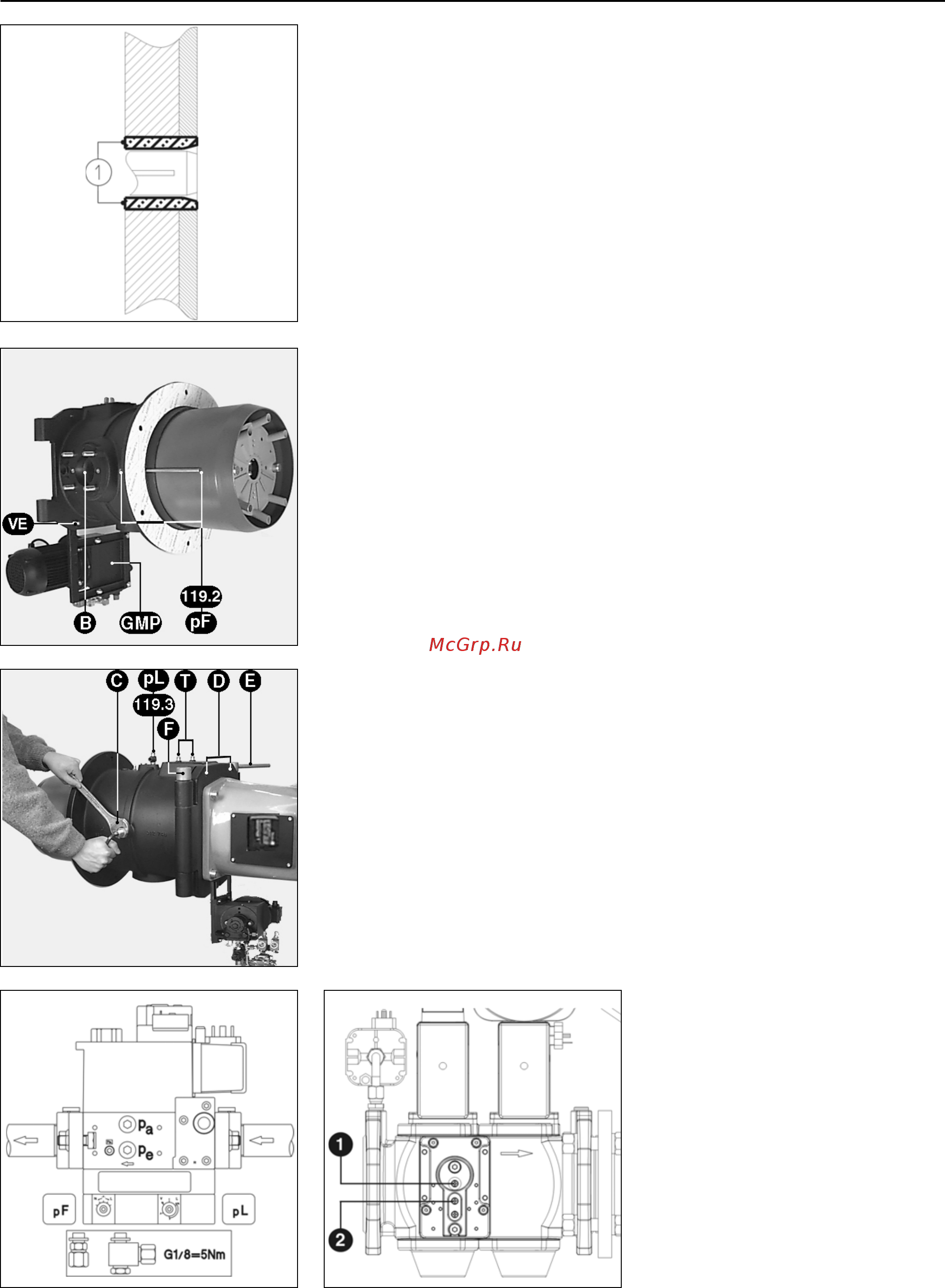

Установка
Монтаж
Передняя панель котла
• Подготовьте переднюю панель
котла согласно прилагаемой схеме
с требованиями к месту установки.
• При необходимости вставьте
ложную переднюю панель
(поставка по желанию).
• Заполните пространство 1
рекомендуемым
теплоизоляционным материалом
или материалом, поставляемым
производителем котла.
Проследите за тем, чтобы точка
отбора давления pF осталась
открытой.
Головка горелки
• Расположите головку
горелки так,
чтобы газовая арматура
подключалась справа
горизонтально.
• Другие положения монтажа
недопустимы.
• Смонтируйте и зафиксируйте
жаровую трубу с уплотнением на
передней части котла.
• Проконтролируйте отсутствие утечек.
Газовая арматура
• Проверьте наличие и положение
уплотнения во фланце газовой
трубы В.
• Используйте крепление PG21
(рисунок).
• Закрепите газовую арматуру таким
образом, чтобы магнитные катушки
клапанов обязательно находились
в верхнем вертикальном
положении.
Важно
При использовании монтируемой
слева газовой арматуры VGD следует
повернуть регулятор SKP на 180°.
Для этого:
• Снимите регулятор SKP.
• Снимите гнездо (3Р+Т
) со стороны
регулятора и смонтируйте его с
другой стороны.
Закройте место, накотором
находилось гнездо.
• Повернув регулятор SKP на полобо-
рота (180°), вновь смонтируйте его.
Насосный комплект GMP
• Насосный комплект монтируется
только снизу на головку горелки
(винты и гайки).
• Подключите оба шланга.
• Направления всасывания или
нагнетания и рециркуляции должны
быть соблюдены.
• Проверьте отсутствие утечек.
Корпус горелки
Монтаж корпуса горелки только
вверху.
• Подвесьте горелку на жаровую
трубу при помощи осевого болта F
напротив газовой арматуры
.
• Подключите кабели на оба
трансформатора.
• Закройте горелку подвижным
осевым болтом Е.
• Смонтируйте предохранительный
винт D.
• Подсоедините трубки "жидкое
топливо" между клапанами и
подачей к соплу Т.
Подключение к точке отбора
давления газа
• Соедините подключение pF на
клапане с поключением pF на
головке горелки двумя
реверсивными трубками (справа-
слева),
сочлененными друг с
другом (см. рисунок).
• Отбортуйте на трубках кольца.
• Подсоедините трубку с
обозначением pL к подключению
pL на клапане.
• Затяните вручную гайки.
• Проконтролируйте через некоторое
время отсутствие утечек.
Монтаж органа контроля утечек
VPS 504 S02.
• Удалите два винта pa и pe на
клапане MBVEF, на клапане VGD -
винты 1 и 2. Проверьте
наличие
двух уплотнительных колец на VPS.
∗
• Закрепите VPS четырьмя
самонарезающими винтами,
входящими в объем поставки.
• Подключите кабель 7п согласно
электросхеме.
• Подключите штекер 7п к VPS
• Проверьте через некоторое время
отсутствие утечек.
∗ Газовый клапан VGD20: сначала как
в предыдущем пункте (до ∗), затем:
• Смонтируйте входящие в объем
поставки трубки и соединительный
блок
• Закрепите VPS на соединительном
блоке четырьмя самонарезающими
винтами
• Затем продолжите как описано
выше .
