05/2009 - Art. Nr. 4200 1018 5300A 41
TC
Пуск
Функции

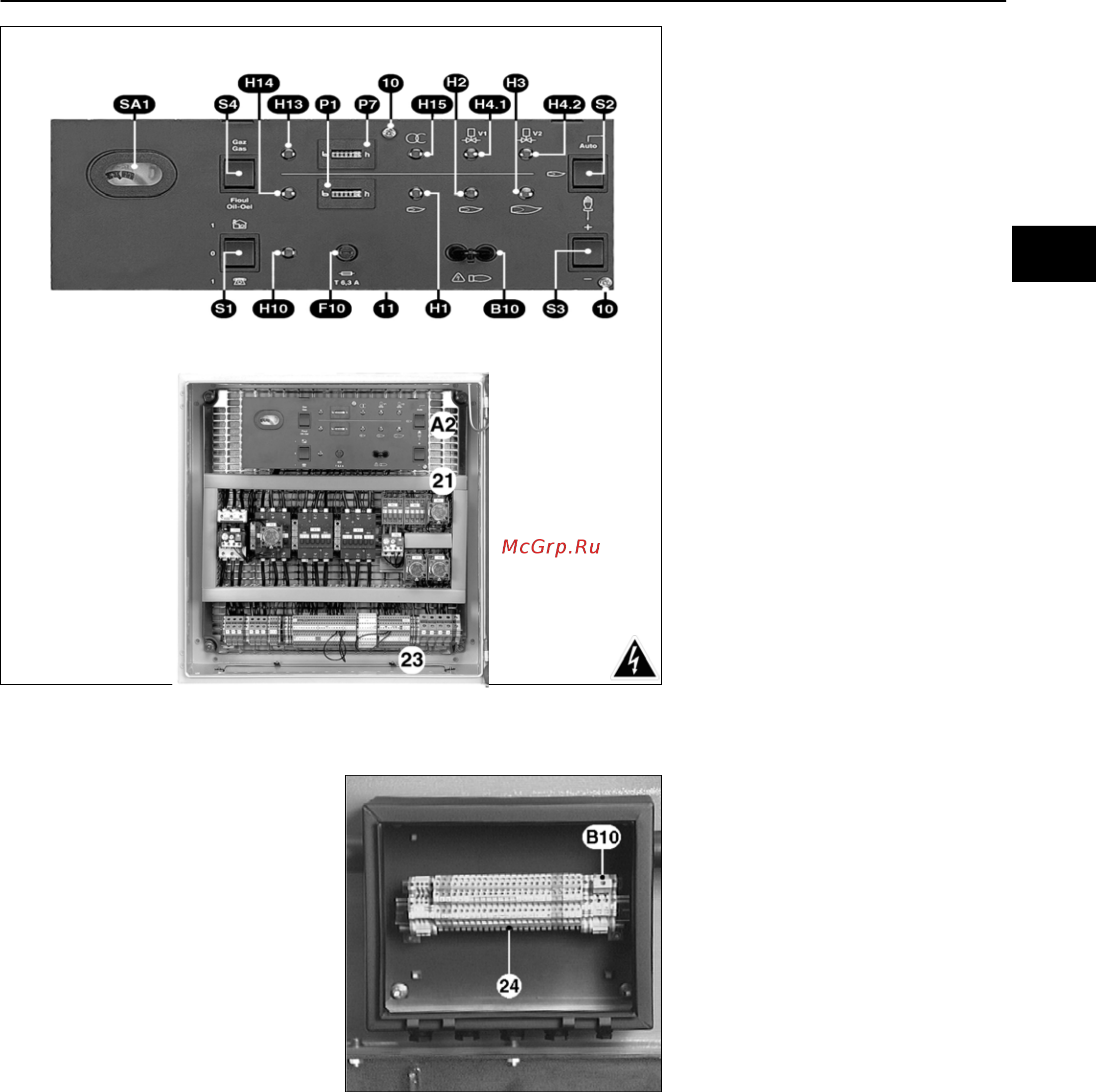

Панель управления ТС
Распределительный шкаф на
горелке
Распределительный шкаф содержит
все необходимые для работы
компоненты. Через смотровое окно
возможно наблюдение панели
управления ТС и сигнальной
индикации, внутри находится место
для хранения документации. В
нижней части имеется съемная
панель с различными сальниками.
В этом шкафу с легким доступом
возможен монтаж следующих опций:
- Регулятор мощности со
стандртизированными размерами
48 х 48 или 48 х 96 мм.
- Реле для дистанционной
информации на шине ДИН 35 мм
под панелью управления (удалите
два винта 10)
Описание функций панели
управления ТС
A2 Опция, стандартизированные
позиции 48х48 или 48х96 мм для
монтажа регулятора мощности.
F10 Плавкий предохранитель
панели управления (ТС)
Зеленая лампочка
H1 Расход при розжиге
H2 Регулирование мин
. расхода
H3 Номинальный расход
H4.1 Предохранительный клапан
H4.2 Главный клапан
H10 ТС под напряжением
H13 Горючее: газ
H14 Горючее: жидкое топливо
H15 Трансформатор
P1 Счетчик часов работы для
жидкого топлива
P7 Счетчик часов работы для газа
Переключатель с 3 позициями
S1 Главный переключатель
0 Выключен
1& Локальный режим
1> Дистанционный режим
S2 Выбор регулирования
мощности
' Ручной режим с S3
Auto Автомат. режим с S1&
S3 Через импульсы с S2'
+/- Увеличение /уменьшение
мощности
S4 Выбор горючего с S1&
SA1 Показания на панели
управления:
- цикл программы,
- помехи: загорается красная
лампочка и кнопка сброса.
10 Два винта, которые удаляются
для доступа к прибору
управления и месту монтажа
опций
11 Удалите под ТС два винта 10
Шина ДИН 35 мм и клеммы для
опций
21 Идентификационная табличка
22 Место для монтажа регулятора
мощности
23 Съемная панель для сальников
Клеммная колодка для
подключения к горелке
Опция для шкафа без горелки
В10 Измерительный мост
(мкА пр.ток)
24 Клеммы для соединения между
горелкой и распределительным
шкафом
