05/2009 - Art. Nr. 4200 1018 5300A 39
Пуск

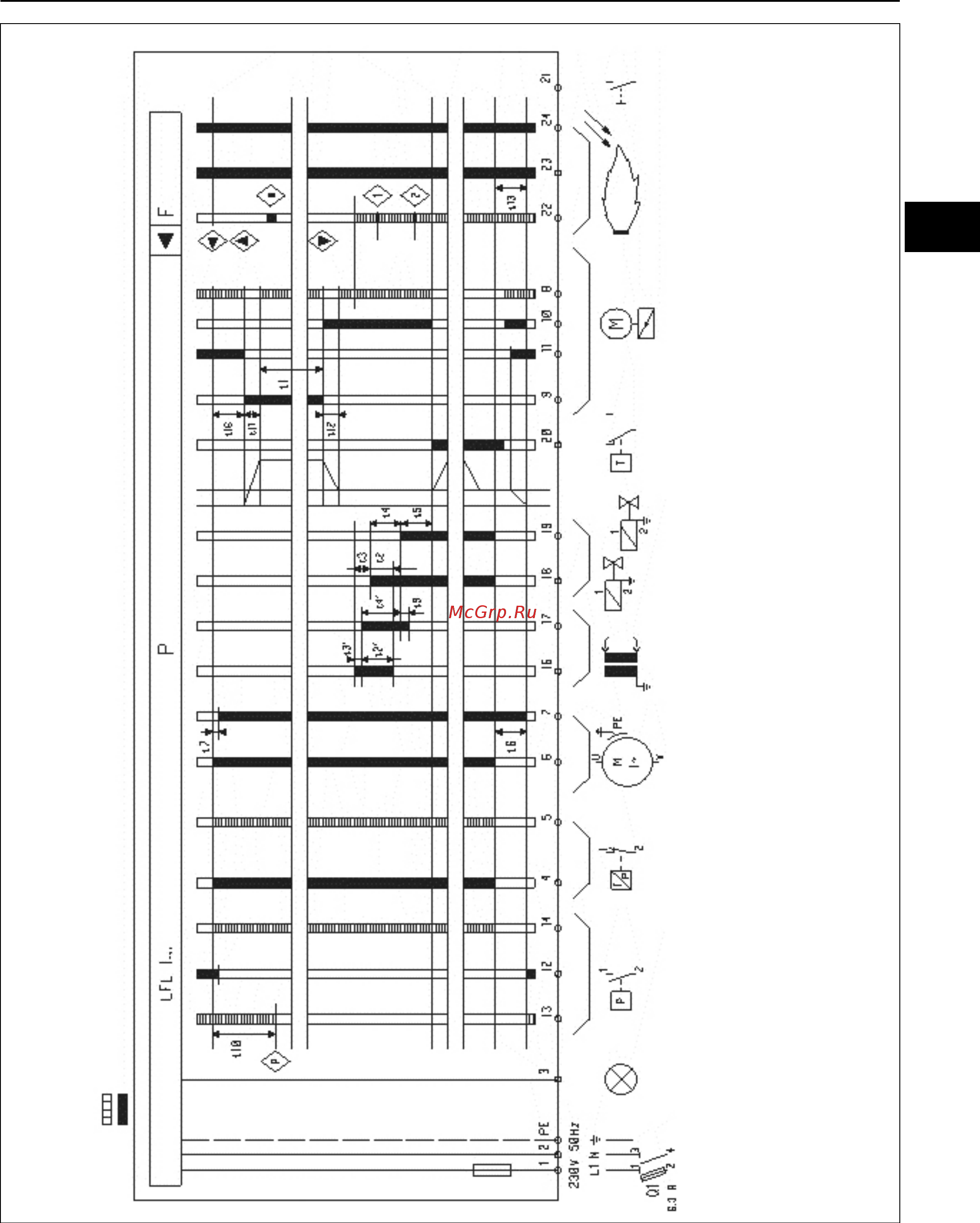

Прибор LFL 1.333 / Описание функций
Необходимые входные сигналы
Сигналы вывода
Неисправность Pеле давления воздуха Ограничитель Двигатель горелки Трансформатор Топливный клапан Регулировка Серводвигатель Контроль пламени Разблокировка
t1 Время предварительной продувки с открытой воздушной заслонкой
t2 Предохранительное время
t2’ Предохранительное время или 1-е предохранит.время для горелки с пилотным управлением
t3 Короткое предрозжиговое время (клемма трансформатора 16)
t3’ Длинное предрозжиговое время (клемма трансформатора 15)
t4 I Интервал
между напряжением на клемме 18 (старт t2) и 19 (BV1-BV2)
t4’ Интервал между стартом t2ґи 19 (BV2)
t5 Интервал между напряжением на клемме 19 и 20 (регул. BV)
t6 Время дополнительной продувки (с М2)
t7 Интервал между командой старта и напряжением в 7
t10 Интервал между стартом и контролем давления воздуха без времени для движения заслонки
t11 Время для перехода воздушной заслонки в положение
ОТКРЫТИЯ
t12 Время для перехода воздушной заслонки в положение MINIMUM
t13 Допустимое послерозжиговое время
t16 Интервал до команды открытия воздушной заслонки
ru
