Техническое обслуживание
80

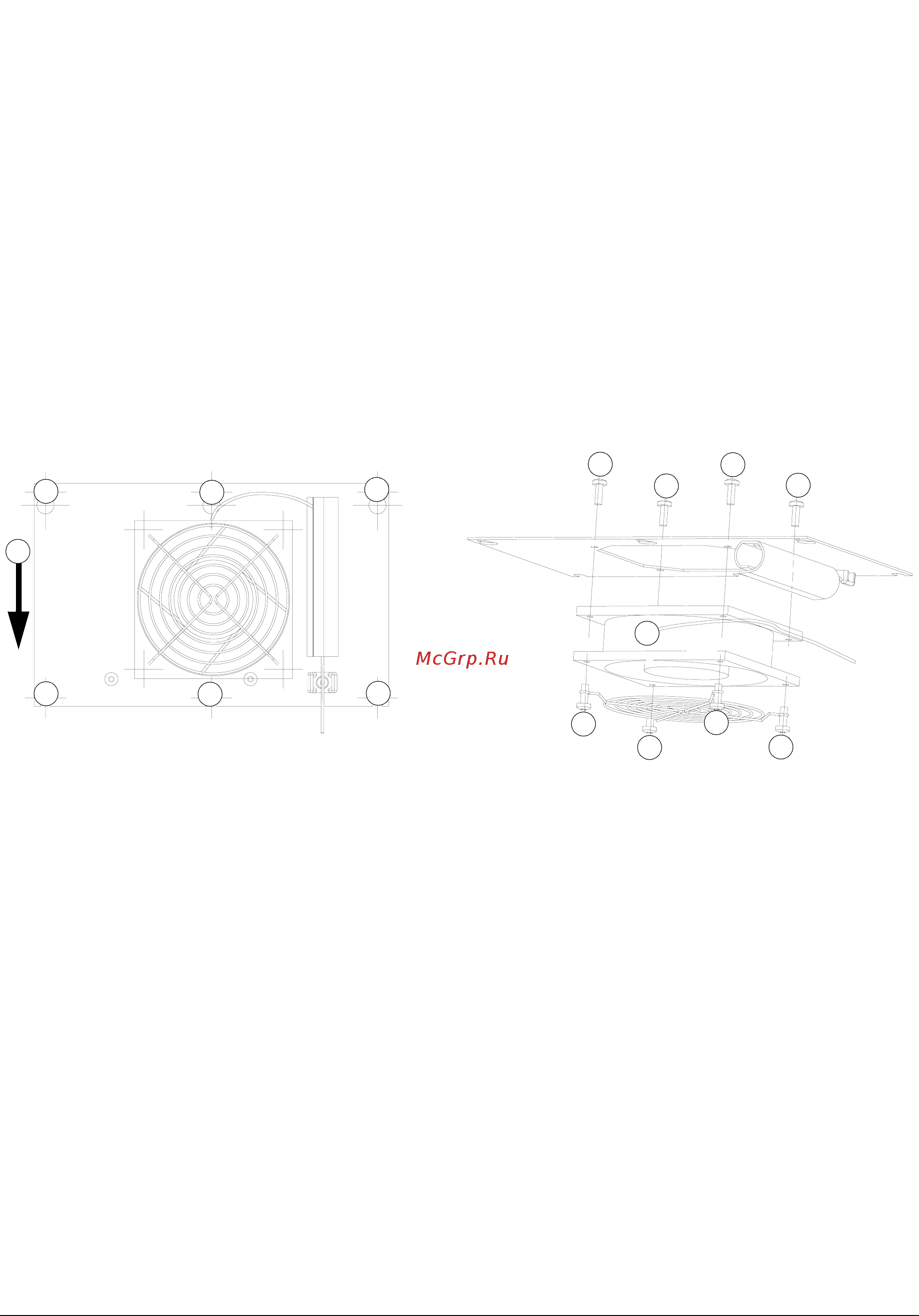

Замена вентилятора скеции расширения
Вентилятор закреплен на внутренне стороне верхней панели.
Демонтаж вентилятора выполняется следующим образом:
1. Отсоедините провода вентилятора.
2. Отпустите шесть крепежных винтов кассеты вентилятора.
3. Сдвиньте кассету вентилятора в сторону и вытащите ее из секции
расширения.
4. Отверните винты, с помощью которых вентилятор крепится к основанию
кассеты.
5. Отверните винты, крепящие защитную решетку.
6. Установите новый вентилятор в обратном порядке.
4
2
2
2
2
2
2
4
4
1
Вид снизу
Передняя сторона, типоразмер R7
3
5
5
5
5
4
Передняя сторона, типоразмер R8
64669800-C
