Техническое обслуживание
81

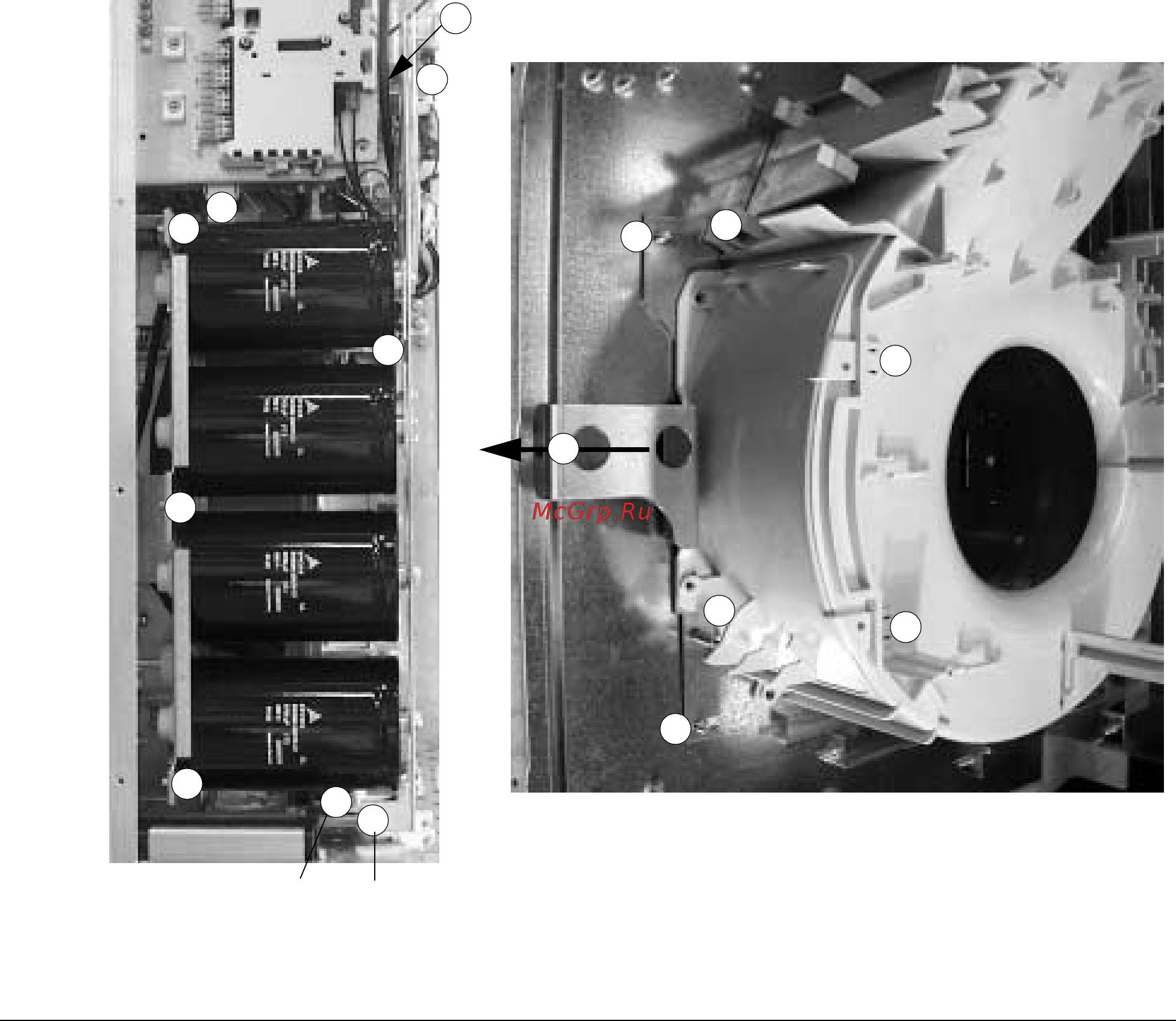

Замена вентилятора (R7)
1. Снимите верхнюю переднюю панель и отсоедините кабели управления.
2. Отсоедините провод разрядного резистора.
3. Снимите блок конденсаторов, отвернув красные винты и вытянув блок
наружу.
4. Отсоедините провода питания вентилятора (разъем).
5. Отсоедините провода конденсатора вентилятора и снимите конденсатор.
6. Отсоедините провода платы AINP от разъемов X1 и X2.
7. Отверните красные крепежные винты кассеты вентилятора.
8. Нажмите фиксаторы и снимите боковую панель.
9. Поднимите рукоятку и вытащите кассету вентилятора нару жу.
10. Установите новый вентилятор и конденсатор вентилятора в обратном
порядке.
