Техническое обслуживание
82

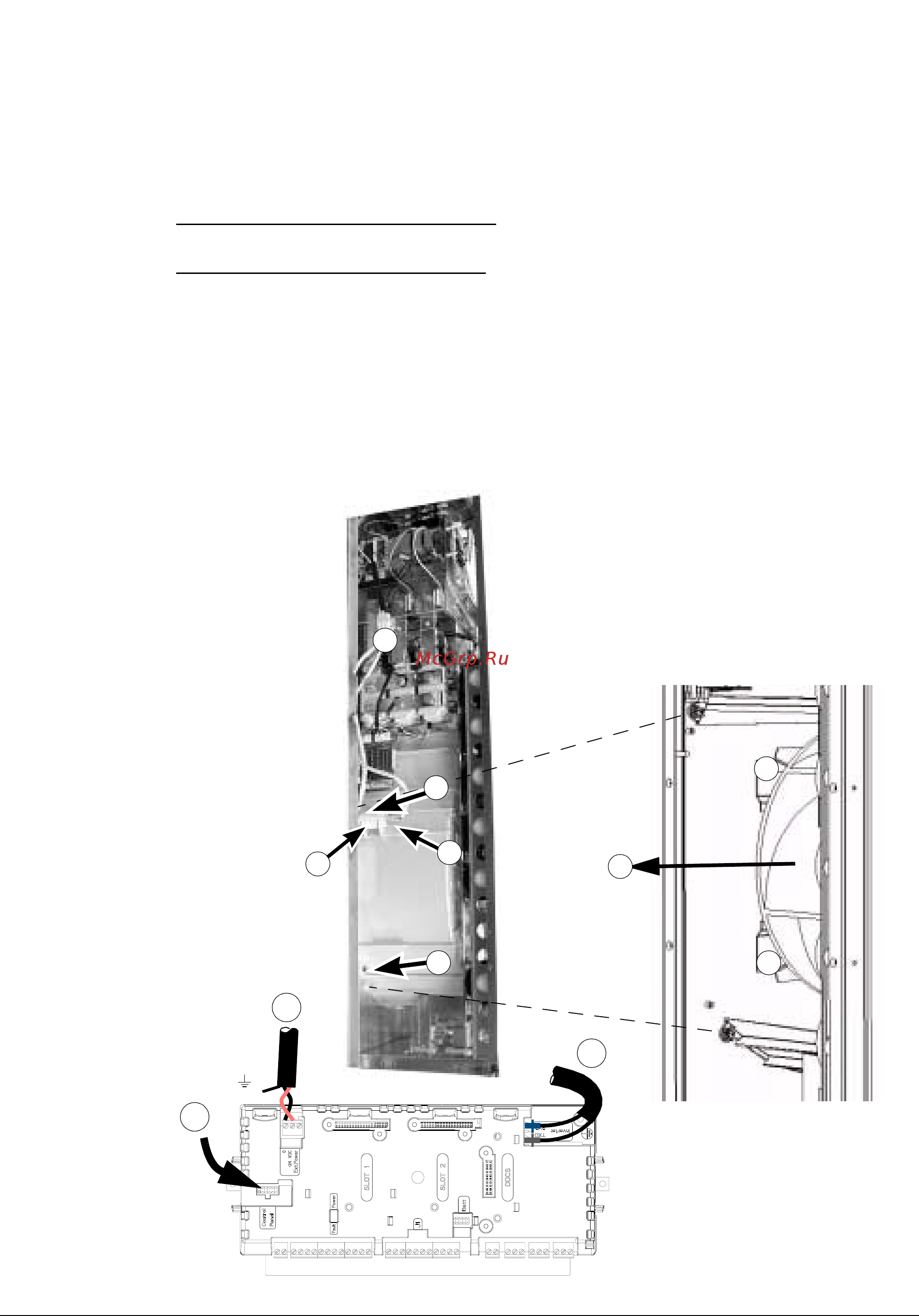

Замена вентилятора (R8)
1. Снимите передние панели, отвернув крепежные винты и отсоединив кабель
панели управления.
2. Отсоедините провода питания и конденсатора вентилятора.
3. Снимите конденсатор вентилятора.
4. Приводы без секции расширения
: отсоедините кабели питания (a),
волоконно-оптический кабель и кабель панели управления от платы RMIO.
Приводы с секцией расширения
: сдвиньте в сторону провода, проходящие
перед вентилятором.
5. Отверните красные крепежные винты пластмассового бокового щитка
вентилятора. Сдвиньте щиток вправо, чтобы освободить правый край,
ивыньте щиток наружу.
6. Отверните красные крепежные винты вентилятора.
7. Извлеките вентилятор наружу.
8. Установите новый вентилятор и конденсатор вентилятора в обратном поря дке.
2
6
6
7
5
5
2
4a
4b
4c
3
