6.1.3 Подъем
Преобразователь частоты следует поднимать только за
предназначенные для этого проушины. Чтобы избежать
изгиба подъемных петель, при подъеме всех корпусов
E2 (IP00) используйте траверсу.

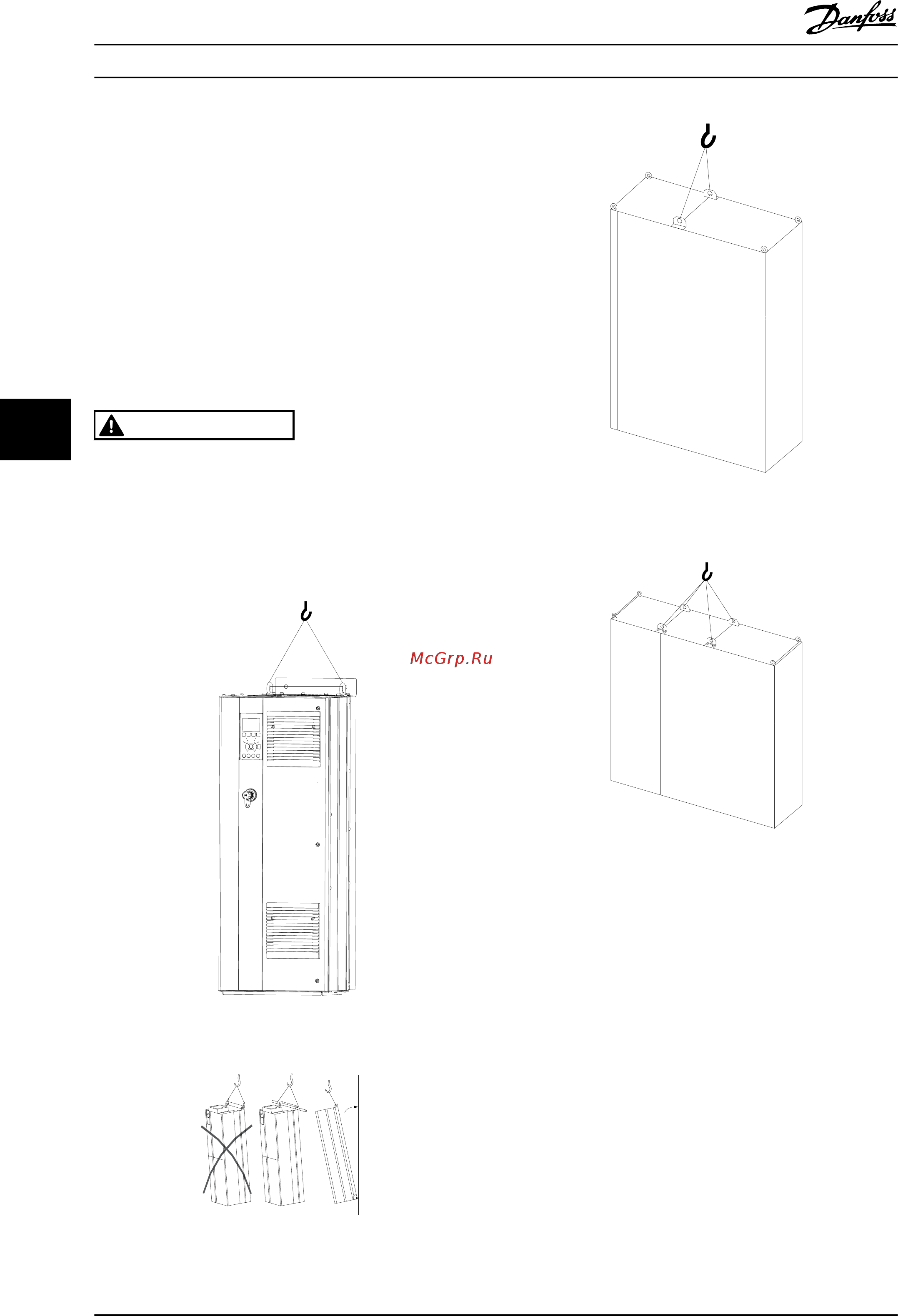

На следующих иллюстрациях показаны рекомендуемые
способы подъема при транспортировке для корпусов
различных типоразмеров. Помимо способов,
показанных на Рисунок 6.4, Рисунок 6.5 и Рисунок 6.6, для
подъема корпусов F можно использовать балочную
траверсу.
ВНИМАНИЕ!
Траверса должна быть способна выдержать вес
преобразователя частоты. Вес корпусов различных
типоразмеров см. в глава 6.1.4 Габаритные размеры.
Максимальный диаметр траверсы — 2,5 см. Угол
между верхней частью привода и подъемным тросом
должен составлять 60 ° и более.
130BC525.10
Рисунок 6.2 Рекомендуемый метод подъема, типоразмер D
176FA245.10
Рисунок 6.3 Рекомендуемый метод подъема, типоразмер E
130BB688.10
Рисунок 6.4 Рекомендуемый метод подъема, типоразмеры
F1, F2, F9 и F10
130BB689.10
Рисунок 6.5 Рекомендуемый метод подъема, типоразмеры
F3, F4, F11, F12 и F13
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
122 MG34S250 — Вер. 29-11-2013
