Гармоники не оказывают непосредственного влияния на
потребление мощности, но увеличивают тепловые
потери в трансформаторе и кабелях. В установках с
большой долей нагрузки, приходящейся на
выпрямители, важно поддерживать токи гармоник на
низком уровне для исключения перегрузки
трансформатора и сильного нагрева кабелей.
УВЕДОМЛЕНИЕ
Некоторые токи гармоник могут нарушать работу
устройств связи, подключенных к тому же
трансформатору, что и преобразователь частоты, или
вызывать резонанс в батареях конденсаторов,
предназначенных для коррекции коэффициента
мощности.
Ток гармоник Входной ток
I
эфф
1,0
I
1
0,9
I
5
0,4
I
7
0,2
I
11-49
< 0,1
Таблица 7.76 Токи гармоник в сравнении с эффективным
значением входного тока
Для обеспечения малых токов гармоник
преобразователь частоты в стандартной комплектации
оснащен в промежуточной цепи катушками
индуктивности. Катушки постоянного тока уменьшают
суммарное гармоническое искажение до 40 %.
7.9.1
Влияние гармоник в системе
распределения мощности

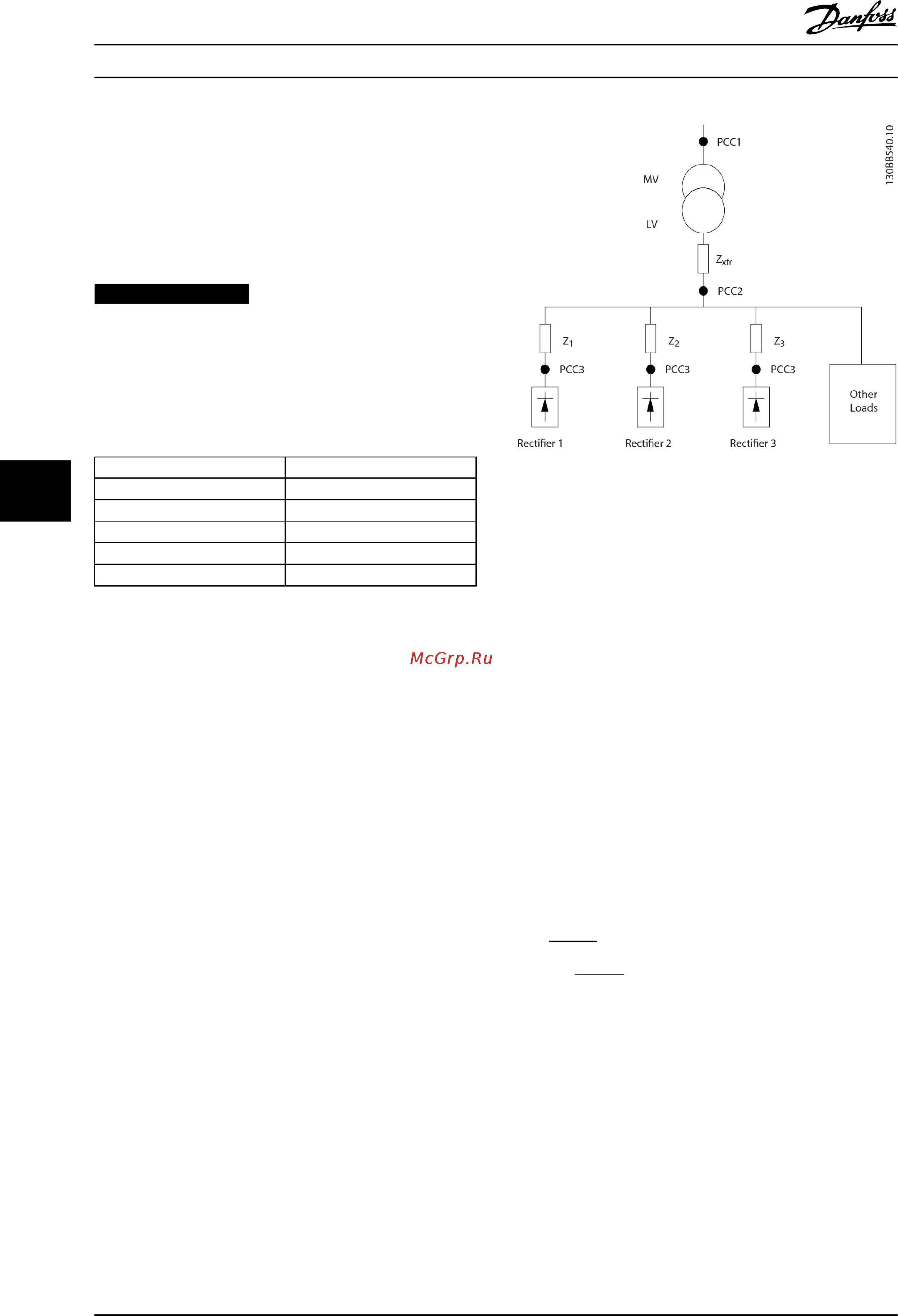

На Рисунок 7.63, первичная обмотка трансформатора
подключена к общей точке нескольких присоединений
(PCC1) источника среднего напряжения. Трансформатор
имеет импеданс Z
xfr
и питает несколько нагрузок. В
общей точке нескольких присоединений PCC2
подключены вместе все нагрузки. Каждая нагрузка
подключена посредством кабелей, которые имеют
импеданс Z
1
, Z
2
, Z
3
.
Рисунок 7.63 Малая система распределения
Токи гармоник нелинейных нагрузок вызывают
искажение напряжения из-за перепада напряжений на
импедансах системы распределения. Чем больше
импедансы, тем выше уровни искажения напряжения.
Искажение тока влияет на работу аппаратуры и на
отдельные нагрузки. Искажение напряжения влияет на
производительность системы. Зная только
гармоническую характеристику нагрузки, невозможно
предсказать искажение напряжения в PCC. Чтобы
предсказать искажение в PCC, необходимо знать
конфигурацию системы распределения и
соответствующие импедансы.
Для описания импеданса сети используется
распространенный термин «отношение короткого
замыкания» (R
sce
). R
sce
— это отношение между
кажущейся мощностью короткого замыкания источника
питания в точке PCC (S
к.з.
) и номинальной кажущейся
мощностью нагрузки (S
оборуд.
).
R
sce
=
S
ce
S
оборуд.
где
S
к.з.
=
U
2
Z
питания
и
S
оборуд.
=
U
×
I
оборуд.
Негативное влияние гармоник имеет два аспекта
•
Токи гармоник вносят свой вклад в системные
потери мощности в кабелях и трансформаторе.
•
Гармоническое искажение напряжения
вызывает возмущения в других нагрузках и
увеличивают потери в других нагрузках.
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
246 MG34S250 — Вер. 29-11-2013
