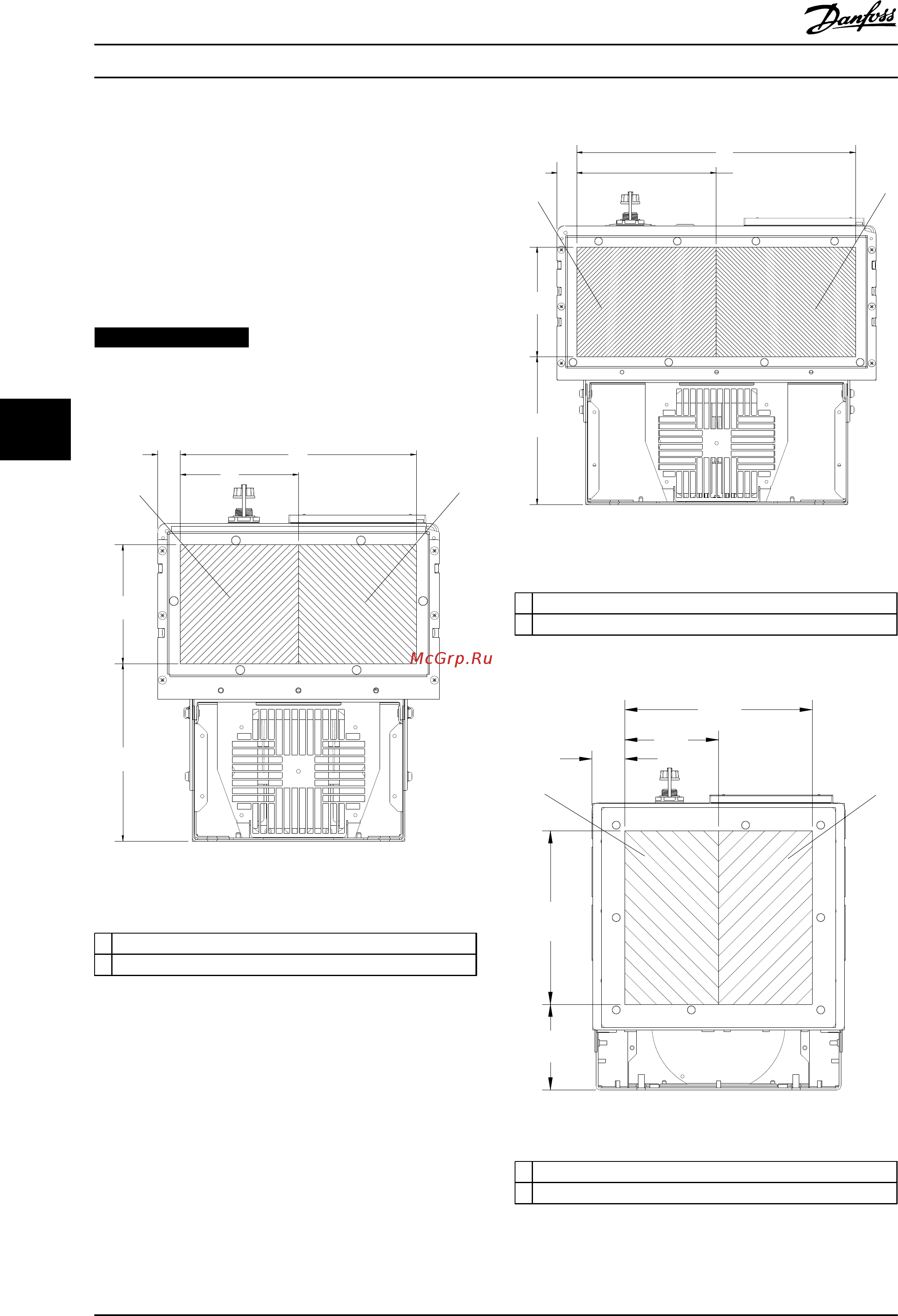

6.2.7 Ввод с использованием уплотнения/
кабелепровода — IP21 (NEMA 1) и
IP54 (NEMA12)
Кабели подключаются через панель уплотнений в
нижней части. Удалите плату и разметьте расположение
уплотнений или кабелепроводов. На следующих
рисунках показаны точки кабельного ввода для
различных преобразователей частоты (вид снизу).
УВЕДОМЛЕНИЕ
Панель уплотнений должна устанавливаться на
преобразователь частоты для обеспечения
определенной степени защиты.
130BC521.10
205
[8.1]
138
[5.4]
274
[10.8]
27
[1.0]
137
[5.4]
1
2
Рисунок 6.80 D1h, вид снизу 1) Сторона сети 2) Сторона
двигателя
1
Сторона сети
2 Сторона двигателя
Таблица 6.47 Пояснения к Рисунок 6.80
130BC524.11
196
[7.7]
145
[5.7]
27
[1.0]
185
[7.3]
1
2
369
[14.5]
Рисунок 6.81 D2h, вид снизу
1 Сторона сети
2 Сторона двигателя
Таблица 6.48 Пояснения к Рисунок 6.81
111
[4.4]
224
[8.8]
242
[9.5]
121
[4.8]
43
[1.7]
1
2
130BC550.11
Рисунок 6.82 D5h и D6h, вид снизу
1 Сторона сети
2 Сторона двигателя
Таблица 6.49 Пояснения к Рисунок 6.82
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
174 MG34S250 — Вер. 29-11-2013
