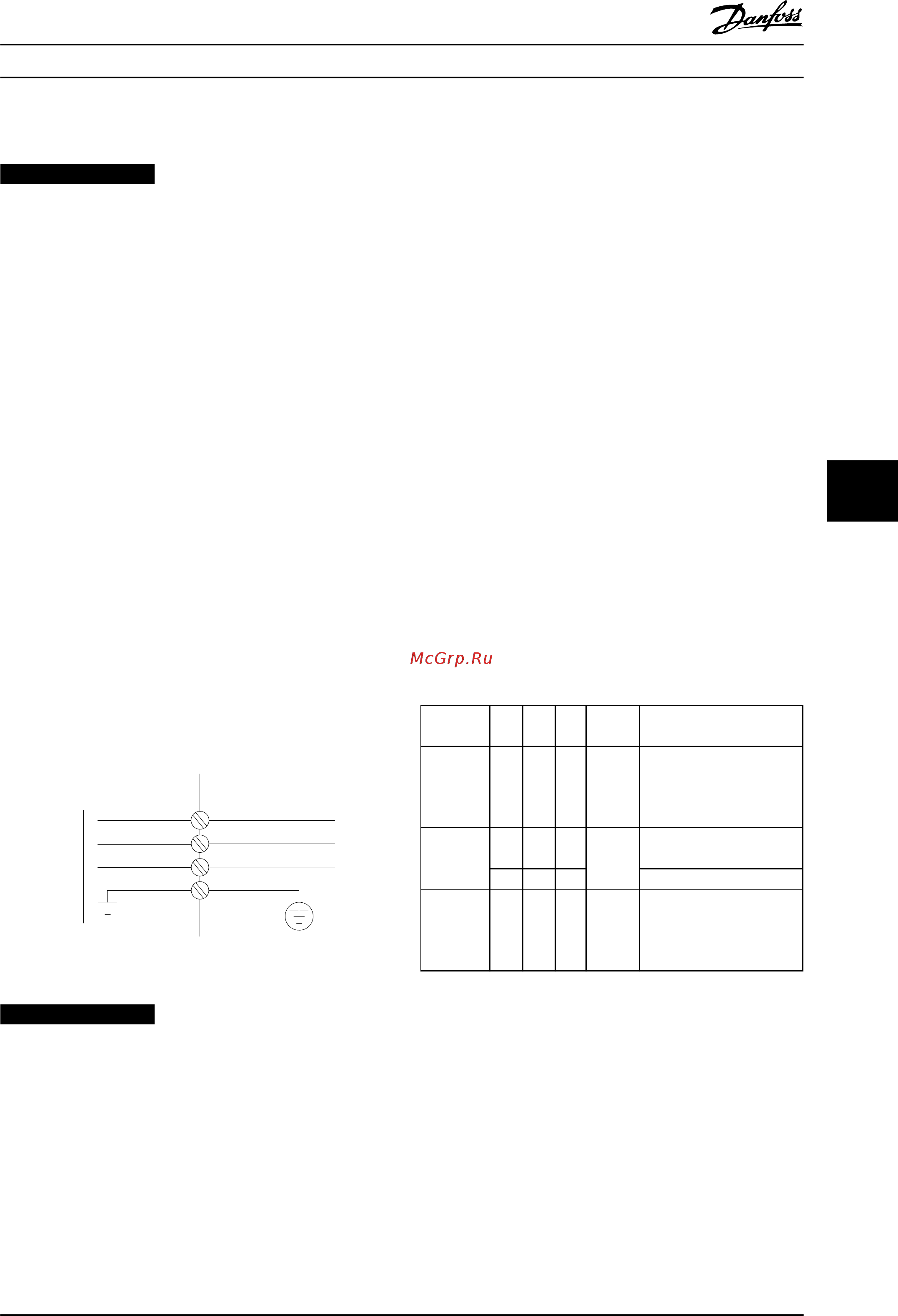

Danfoss VLT Automation Drive FC-302N132KT5 [189/306] Уведомление
![Danfoss VLT Automation Drive FC-302N132KT5 [189/306] Уведомление](/views2/1560591/page189/bgbd.png)
7.1.2 Подключение электропитания
УВЕДОМЛЕНИЕ
Вся система кабелей должна соответствовать
государственным и местным нормам и правилам в
отношении сечения кабелей и температуры
окружающей среды. Применения UL требуют
использования медных проводников, рассчитанных
на 75 °C. В применениях, не сертифицированных
согласно UL, могут использоваться медные
проводники, рассчитанные на 75 °C используйте
90 °C.
Подключения силовых кабелей расположены как
показано на Рисунок 7.1. Сечения кабелей должны
соответствовать номинальным токовым нагрузкам и
местным нормативам. См. глава 4.3 Общие технические
требования для правильного определения размеров
поперечного сечения и длины кабеля двигателя.
Если блок не имеет встроенных предохранителей, для
защиты преобразователя частоты следует использовать
рекомендуемые плавкие предохранители.
Рекомендуемые предохранители перечислены в
Инструкциях по эксплуатации. Защита с помощью
плавких предохранителей должна соответствовать
местным нормам и правилам.
Подключение сети осуществляется через сетевой
выключатель, если он входит в комплект поставки.
3 Phase
power
input
130BA026.10
91 (L1)
92 (L2)
93 (L3)
95 PE
Рисунок 7.1 Подключение кабеля электропитания
УВЕДОМЛЕНИЕ
Кабель двигателя должен быть экранированным/
защищенным. Если используется неэкранированный/
незащищенный кабель, некоторые требования ЭМС
окажутся невыполненными. Для обеспечения
выполнения требований по ограничению
электромагнитного излучения в соответствии с
нормативами ЭМС используйте для подключения
двигателя экранированный/защищенный кабель. Для
получения дополнительных сведений см.
глава 7.8 Монтаж с учетом требований по ЭМС.
Экранирование кабелей
Избегайте монтажа с помощью скрученных концов
экрана (скруток). Это снижает эффективность
экранирования на высоких частотах. Если необходимо
разорвать экран для монтажа разъединителя или
контактора двигателя, восстановите затем
непрерывность экрана, обеспечивая минимально
возможное сопротивление высоких частот.
Присоедините экран кабеля двигателя к развязывающей
панели преобразователя частоты и металлическому
корпусу двигателя.
При подключении экрана обеспечьте максимально
возможную площадь контакта (с помощью кабельного
зажима); используйте монтажные устройства
преобразователя частоты.
Длина и сечение кабелей
Преобразователь частоты протестирован на ЭМС при
заданной длине кабеля. Для снижения уровня шума и
токов утечки кабель двигателя должен быть как можно
более коротким.
Частота коммутации
При использовании преобразователей частоты
совместно с синусоидальными фильтрами,
предназначенными для снижения акустического шума
двигателя, частота коммутации должна устанавливаться
в соответствии с указаниями в 14-01 Частота
коммутации.
№
клеммы
96 97 98 99
U V W
PE
1)
Напряжение двигателя,
0–100 % напряжения
сети.
3 провода от двигателя
U1 V1 W1
PE
1)
Соединение по схеме
треугольника
W2 U2 V2 6 проводов от двигателя
U1 V1 W1
PE
1)
Соединение по схеме
звезды: U2, V2, W2
U2, V2 и W2 соединяются
отдельно.
Таблица 7.2 Подключение кабеля электродвигателя
1)
Подключение защитного заземления
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 187
7 7
